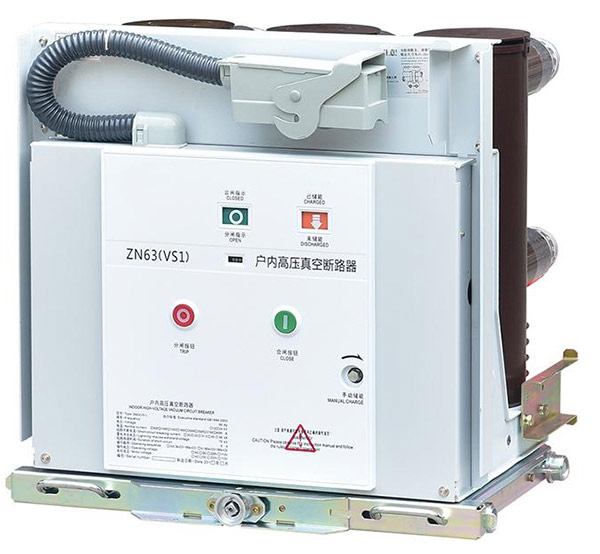

Vakuový jističTechnologie se stala důležitým spínacím řešením pro rozvody středního napětí, protože kombinuje vakuové přerušení oblouku s kompaktní mechanickou strukturou a řízeným elektrickým provozem. Když se kontakty uvnitř utěsněného vakuového zhášedla oddělí, oblouk je přerušen procesem, který se zásadně liší od přerušení okruhu vzduchu, oleje nebo plynu. Tato architektura může podporovat rychlé odstraňování poruch, omezený rutinní servis přerušovací komory, kompaktní konstrukci rozváděče a opakované spínání za definovaných provozních podmínek. Výkon jističe však nelze hodnotit pouze podle jeho přerušujícího média. Jmenovité napětí, jmenovitý proud, zkratová schopnost, úroveň izolace, kontaktní systém, ovládací mechanismus, ochranné relé, řídicí napětí, prostředí instalace, mechanická odolnost a příslušné požadavky na testování, to vše přispívá ke konečnému systému. Pochopení těchto vztahů je zásadní pro inženýry, výrobce rozváděčů, veřejné služby, průmyslová zařízení, projekty obnovitelné energie a další uživatele středního napětí.
Obsah
Kliknutím na libovolné téma přejdete přímo do sekce.
- 1. Proč potřebuje vysokonapěťové spínání speciální ochranu?
- 2. Jak funguje přerušení vakuového oblouku?
- 3. Jaké jsou hlavní součásti jističe?
- 4. Jak jmenovité napětí a proud ovlivňují výběr?
- 5. Proč je důležitá schopnost zkratu a rychlost přerušení?
- 6. Jak operační mechanismus ovlivňuje výkon?
- 7. Jaký je rozdíl mezi vnitřním a venkovním designem?
- 8. Jak se vakuové jističe porovnávají s jinými technologiemi přerušení?
- 9. Jak funguje jistič s ochrannými relé a senzory?
- 10. Které aplikace používají tuto technologii přepínání?
- 11. Jakým běžným chybám při výběru a instalaci byste se měli vyvarovat?
- 12. Jak by se mělo testování a standardy hodnotit?
- 13. Co by měla obsahovat profesionální technická specifikace?
- 14. Často kladené otázky
Proč potřebuje vysokonapěťové spínání speciální ochranu?
Elektrické systémy vysokého napětí pracují na úrovních napětí, které vyžadují pečlivě koordinované spínací a ochranné zařízení. Spínací zařízení musí nejen přenášet normální zátěžový proud, ale také správně reagovat, když dojde k poruše sítě.
Elektrické distribuční sítě běžně propojují transformátory, motory, generátory, průmyslové napáječe, inženýrské sítě, obnovitelné zdroje energie a další zátěže. Za normálních podmínek proud protéká vodiči a spínacími zařízeními nepřetržitě. Během zkratu se však proud může dramaticky zvýšit a způsobit značné tepelné a elektrodynamické napětí.
Jistič poskytuje řízenou metodu přerušení tohoto proudu. Jeho činnost je třeba koordinovat s ochrannými relé, proudovými transformátory, napěťovými transformátory, řídicími obvody a celkovou filozofií ochrany elektrické sítě.
Zvláště důležité je přerušovací médium. Historicky jističe používaly několik metod pro ovládání oblouku, který se tvoří, když se kontakty oddělují. Vzduch, olej a různé plyny byly použity v různých generacích zařízení. Vakuová technologie poskytuje další přístup, ve kterém proces primárního přerušení oblouku probíhá uvnitř utěsněného vakuového zhášedla.
Jistič může za svých jmenovitých provozních podmínek připojit nebo odpojit definovaný elektrický obvod.
Když ochranný systém detekuje poruchu, může jistič otevřít a přerušit proud v rámci své specifikované vypínací schopnosti.
Když je vypínač integrován do vhodné architektury rozváděče, může se podílet na definovaných postupech izolace a údržby.
Provoz jističe spolupracuje se snímacími a ochrannými zařízeními k izolaci poruch při zachování zamýšlené distribuční struktury.
Funkce jističe by proto měla být zvažována na úrovni systému. Vysoký stupeň přerušení nemůže kompenzovat nesprávné nastavení ochrany. Dobře navržený jistič nemůže kompenzovat nedostatečné zakončení kabelu. Sofistikovaný ovladač nemůže opravit mechanický mechanismus, který nebyl správně udržován.
Tyto prvky spojuje dobrá konstrukce rozváděčů. Jistič, přípojnice, vývod, ochranné relé, přístrojové transformátory, řídicí napájení, blokování a kryt musí být specifikovány kolem stejného elektrického systému.
Proč se poruchové přerušení liší od běžného spínání
Rozpojení obvodu za normálních podmínek zatížení a odstranění zkratu nejsou ekvivalentní operace. Během poruchy může být proud mnohem větší a elektrická energie spojená s poruchou je významná.
Přerušovač proto musí být schopen přerušit proud při napětí a podmínkách systému, pro které byl navržen. Proces přerušení musí také proběhnout dostatečně rychle, aby ochránil připojené zařízení a zachoval zamýšlenou koordinaci ochrany.
Díky tomu je technologie přerušení spíše základním technickým rozhodnutím než funkcí kosmetického produktu.
Jak funguje přerušení vakuového oblouku?
Definující charakteristikou vakuového přerušení je použití utěsněného vakuového zhášedla jako zhášecí komory oblouku. Zhášedlo obsahuje pevné a pohyblivé elektrické kontakty uzavřené v prostředí řízeného vakua.
Když jsou kontakty sepnuté, proud protéká kontaktními plochami. Když ovládací mechanismus vydá povel k otevření jističe, pohyblivý kontakt se oddělí od pevného kontaktu. Když se kontaktní plochy oddělí, může se mezi nimi vytvořit elektrický oblouk.
Na rozdíl od oblouku ve vzduchu neposkytuje vakuové zhášedlo dostatečné plynné médium pro udržení konvenční ionizované dráhy. Proces přerušení je proto z velké části řízen výpary kovu generovanými z kontaktního materiálu během separace.
Oddělení kontaktů
Pohyb otevírání musí být přesně řízen. Rychlost kontaktu, dráha kontaktu, kontaktní tlak a mechanický vztah mezi pohyblivým kontaktem a ovládacím mechanismem ovlivňují výkon.
Kontakty potřebují dostatečný pohyb k vytvoření požadované dielektrické vzdálenosti po přerušení proudu. Mechanický mechanismus proto musí zajistit konzistentní pohyb při opakovaných operacích.
Chování kovových par
Během oblouku může materiál z kontaktů vytvářet kovové páry. Tato pára poskytuje dočasné vodivé médium, které podporuje oblouk. Když se proud v obvodu střídavého proudu přiblíží své přirozené nule, oblouk může zhasnout a kovové páry rychle kondenzují.
Zhášedlo pak musí obnovit dostatečnou dielektrickou pevnost mezi oddělenými kontakty, aby vydrželo elektrické obnovovací napětí.
Kontaktní materiál
Kontaktní materiál je významnou součástí konstrukce vakuových zhášedel. Musí podporovat přenos proudu, přerušení oblouku, odolnost proti erozi a obnovu dielektrika.
Různé konstrukce zhášedel používají specifické kontaktní slitiny a geometrie pro řízení rozložení proudu a magnetických efektů během přerušení.
Stínění
Kovové páry vznikající při přerušení se mohou usazovat na okolních površích. Stínící struktury uvnitř zhášedla pomáhají kontrolovat, kudy se tento materiál pohybuje, a pomáhají udržovat požadované rozložení elektrického pole.
| Fáze přerušení | Co se stane | Požadavek na design |
|---|---|---|
| Uzavřené kontakty | Kontaktním systémem protéká proud | Nízký kontaktní odpor a spolehlivý kontaktní tlak |
| Otevření kontaktu | Kontakty se začnou oddělovat a může se vytvořit oblouk | Řízená rychlost otevírání a geometrie kontaktu |
| Období jiskření | Kovové páry podporují elektrické vedení | Řízené chování oblouku a kontaktní eroze |
| Současná nula | Střídavý proud dosáhne přirozeného nulového bodu | Rychlá obnova dielektrika |
| Po přerušení | Oddělené kontakty odolávají obnovovacímu napětí | Stabilní izolace mezi kontakty |
Proč záleží na zapečetěném přerušovači
Vakuové zhášedlo je utěsněná součást. Jeho vnitřní prostředí je vytvořeno během výroby a udržováno po celou dobu jeho zamýšlené životnosti.
Tím se liší od systémů, které jsou závislé na velkém objemu kapaliny nebo plynu jako primárního přerušovacího média. Vakuové zhášedlo může být zabaleno do relativně kompaktní sestavy a integrováno do rozváděče několika způsoby.
Utěsněné zhášedlo však neznamená, že celý jistič je bezúdržbový. Ovládací mechanismus, vnější izolace, svorky, řídicí obvody, ložiska, propojení a rozhraní rozváděče stále vyžadují odpovídající kontrolu a údržbu.
Přerušení vakua by proto mělo být chápáno jako jedna část architektury vypínače. Jeho účinnost závisí na konstrukci kontaktu, konstrukci zhášedla, mechanickém pohybu, obnově izolace a koordinaci s ochranným systémem.
Jaké jsou hlavní součásti jističe?
Moderní vysokonapěťový vypínač obsahuje několik funkčních sestav. Každý z nich přispívá buď k trase proudu, procesu přerušení, mechanickému provozu, izolačnímu systému, ovládacímu rozhraní nebo struktuře instalace.
Vakuový přerušovač
Vakuové zhášedlo obsahuje pevný kontakt, pohyblivý kontakt, kontaktní tyč, vnitřní stínící prvky a utěsněné pouzdro. Je to část zodpovědná za přerušení proudu ve vakuovém prostředí.
Jeho rozměrová přesnost a vnitřní konstrukce jsou kritické, protože kontaktní mezera, vyrovnání, kontaktní tlak a dielektrická geometrie musí zůstat v zamýšlených konstrukčních limitech.
Ovládací mechanismus
Ovládací mechanismus přeměňuje uloženou nebo dodávanou mechanickou energii na pohyb kontaktu. Mechanismy ovládané pružinou jsou široce používány ve středněnapěťových aplikacích, zatímco elektromagnetické operační systémy jsou k dispozici v určitých provedeních.
Mechanismus musí otevírat a zavírat zhášedlo s konzistentním časováním a chodem. Musí také udržovat požadovanou přítlačnou sílu v zavřené poloze.
Izolační podpěry
Izolace podporuje fyzicky oddělené komponenty pod napětím od uzemněné skříně a okolních konstrukcí. Pomáhají také udržovat požadované vůle a mechanickou stabilitu.
Terminály a proudová cesta
Primární svorky spojují jistič s předřazenou a následnou elektrickou sítí. Jejich konstrukce určuje, jak se jistič propojuje s přípojnicemi, kabelovými spoji nebo jinými součástmi rozváděče.
Polohový a indikační systém
V mnoha instalacích rozváděčů mechanické indikátory ukazují, zda je vypínač vypnutý, uzavřený nebo v jiné definované poloze. To může být důležité zejména u výsuvných zařízení.
Řídicí a pomocné obvody
Pomocné kontakty, vypínací cívky, uzavírací cívky, motorové pohony, polohové spínače a další obvody umožňují komunikaci vypínače s ochranným a ovládacím zařízením.
| Komponent | Hlavní funkce | Klíčová technická úvaha |
|---|---|---|
| Vakuový přerušovač | Přerušení oblouku | Konstrukce kontaktu, integrita vakua, obnova dielektrika |
| Ovládací mechanismus | Otevírání a zavírání kontaktu | Rychlost, cestování, síla, důslednost, vytrvalost |
| Izolační podpěry | Elektrické oddělení a konstrukční podpora | Dielektrické vlastnosti a mechanická pevnost |
| Primární terminály | Připojte jistič k napájecímu obvodu | Proudová kapacita, geometrie připojení, nárůst teploty |
| Pomocné kontakty | Stavová a řídicí zpětná vazba | Spolehlivost kontaktů a kompatibilita obvodů |
| Vypnutí a uzavření okruhů | Elektrické ovládání | Řídicí napětí, časování, koordinace ochran |
Mechanická synchronizace
Třífázové jističe potřebují kontakty, aby fungovaly koordinovaným způsobem. Mechanismus přenáší pohyb na jednotlivé póly tak, aby se fáze otevíraly a zavíraly v požadovaném časovém vztahu.
Nadměrné kolísání časování může ovlivnit spínací výkon, takže seřízení a kontrola mechanismu jsou důležitou součástí kontroly kvality a údržby.
Proč je integrace komponent důležitá
Kvalitní zhášedlo nemůže kompenzovat špatné seřízení mechanismu. Silná izolace nemůže kompenzovat nesprávně navržené připojení svorek. Přesné relé nemůže kompenzovat nedostatečnou řídicí kabeláž.
Spolehlivý výkon jističe proto závisí na interakci všech těchto komponent.
Jak jmenovité napětí a proud ovlivňují výběr?
Jmenovité napětí a proud tvoří základní elektrickou provozní obálku jističe. Patří mezi první specifikace, které inženýři zkoumají, ale jsou pouze součástí kompletního technického hodnocení.
Jmenovité napětí
Jmenovité napětí musí odpovídat elektrickému systému, ve kterém bude jistič fungovat. Izolační systém musí být rovněž navržen pro příslušné výkonově-frekvenční a přechodové napěťové namáhání.
Vysokonapěťové jističe lze vyrobit pro různé třídy napětí. Produktové rodiny mohou zahrnovat zařízení kolem 10 kV, 12 kV, 24 kV, 36 kV nebo jiné definované jmenovité hodnoty v závislosti na konstrukci a trhu.
Skutečný výběr by se měl řídit jmenovitým napětím systému a platným standardem, spíše než prostým výběrem další dostupné jmenovité hodnoty.
Jmenovitý proud
Jmenovitý proud představuje trvalý proud, který může jistič přenášet za definovaných podmínek. Tepelný výkon je proto ústředním bodem specifikace.
Kontakty, svorky, vodiče, flexibilní připojení, rozhraní přípojnic a ventilace skříně přispívají k vytváření a odvodu tepla.
Frekvence
Frekvence napájení ovlivňuje elektrické chování systému přerušení a souvisejícího ochranného a měřicího zařízení. Produkty mohou být specifikovány pro 50 Hz, 60 Hz nebo jinou definovanou pracovní frekvenci.
Úroveň izolace
Koordinace izolace zahrnuje více než jmenovité provozní napětí. Zařízení může vyžadovat, aby odolávalo napěťovým a impulzním podmínkám definovaným příslušnými konstrukčními požadavky.
| Parametr | Co to definuje | Proč na tom záleží |
|---|---|---|
| Jmenovité napětí | Třída napětí elektrické soustavy | Určuje požadavky na izolaci a spínání |
| Jmenovitý proud | Možnost trvalého proudu | Určuje tepelné a vodičové požadavky |
| Jmenovitá frekvence | Provozní frekvence napájecího systému | Zajišťuje kompatibilitu s elektrickou sítí |
| Úroveň izolace | Požadavky na dielektrickou odolnost | Podporuje koordinaci izolace |
| Hodnocení zkratu | Přerušení poruchového proudu a odolnost | Chrání zařízení při poruchách sítě |
Úvahy o zvýšení teploty
Trvalý proud vytváří teplo na elektrických kontaktech a vodičích. Schopnost nárůstu teploty je proto třeba hodnotit spolu s uspořádáním krytu.
Jistič instalovaný uvnitř kompaktního kovového krytu může vykazovat jiné tepelné podmínky než stejný jistič instalovaný ve větším ventilovaném uspořádání. Okolní teplota a nadmořská výška instalace mohou také ovlivnit tepelný výkon.
Systémové napětí je pouze výchozím bodem
Dva jističe mohou sdílet podobné jmenovité napětí, ale liší se jmenovitým proudem, zkratovou schopností, ovládacím mechanismem, konfigurací izolace, uspořádáním svorek a mechanickou odolností.
Odborná specifikace by se proto měla vyhnout omezení výběru na jediné číslo.
Proč je důležitá schopnost zkratu a rychlost přerušení?
Zkratový výkon je jednou z nejdůležitějších specifikací při výběru vysokonapěťových jističů. Porucha může během krátké doby generovat velmi velké proudy a velké elektromechanické síly.
Zkratový proud
Dostupný poruchový proud je určen elektrickou sítí, včetně generátorů, transformátorů, vodičů a impedance systému. Inženýr rozváděče to obvykle určí pomocí studie zkratu.
Jistič musí mít schopnost přerušení odpovídající vypočteným poruchovým stavům.
Vypínací proud
Jistič musí být schopen přerušit stanovený zkratový proud při jmenovitém napětí systému. Proces přerušení musí zachovat obnovu dielektrika po zhasnutí proudu.
Krátkodobá odolnost
Sestavy rozváděčů mohou být také vystaveny poruchovým proudům, když ochranný systém ruší událost. Mechanická a tepelná konstrukce musí odolat definovanému proudu po příslušnou dobu.
Špičková výdrž
Špičková hodnota poruchového proudu vytváří elektrodynamické síly na vodiče a konstrukční součásti. Mechanický návrh musí zohledňovat tato napětí.
Načasování přerušení
Celková sekvence odstraňování závad zahrnuje několik fází: detekci závady, rozhodnutí relé, přenos vypínacího signálu, pohyb ovládacího mechanismu, oddělení kontaktů, přerušení oblouku a obnovení sítě.
Přerušovač nepůsobí samostatně. Doba úplného vymazání závisí na relé, řídicích obvodech, vypínací cívce, mechanickém mechanismu, pohybu kontaktů a elektrickém systému.
Ochranné relé musí identifikovat poruchu a vydat vypínací povel v rámci své navržené provozní doby.
Elektrická cesta mezi relé a vypínačem musí správně přenášet vypínací povel.
Mechanický systém musí převést elektrický příkaz na opakovatelný pohyb kontaktu.
Zhášedlo musí uvolnit proud a obnovit požadovanou dielektrickou pevnost.
Proč je důležité přerušování média
Přerušovací médium určuje, jak se oblouk chová při oddělení kontaktů. Vakuová technologie poskytuje kontrolované uzavřené prostředí a využívá kontaktní geometrii a chování materiálu k dosažení přerušení.
To umožňuje kompaktní rozměry zhášedla a relativně jednoduchou přerušovací komoru ve srovnání s některými staršími technologiemi přerušování.
Konečné hodnocení jističe však stále závisí na kompletním návrhu. Vakuová technologie neznamená, že každý vakuový vypínač může přerušit libovolný poruchový proud.
Správným technickým přístupem je proto začít s vypočítanou úrovní poruchy systému a poté ověřit jmenovité vypínací schopnosti jističe a odolnost podle platné normy.
Jak operační mechanismus ovlivňuje výkon?
Ovládací mechanismus určuje, jak rychle a konzistentně se kontakty vypínače pohybují. Vzhledem k tomu, že k přerušení dochází během přesné sekvence mechanických událostí, je konstrukce mechanismu zásadní pro výkon.
Pružinové ovládací mechanismy
Pružinové mechanismy ukládají mechanickou energii před zavíráním nebo otevíráním. Elektrické ovládací povely uvolňují uloženou energii pro pohyb kontaktů vypínače.
Tato architektura je široce používána ve vysokonapěťových rozvaděčích, protože mechanismus může zajistit řízený pohyb kontaktů bez nutnosti nepřetržitého elektrického napájení během celého mechanického zdvihu.
Elektromagnetické mechanismy
Některé konstrukce jističů používají elektromagnetické operační systémy ke generování pohybu kontaktů. Tyto mechanismy mohou poskytovat různé provozní charakteristiky a mohou být vybrány podle specifické architektury vypínače a požadavků na ovládání.
Zavírací operace
Při zavírání musí mechanismus přivést kontakty k sobě odpovídající rychlostí a konečnou kontaktní silou. Stabilní chování při zavírání pomáhá snižovat mechanické rázy a zajišťuje správné vedení proudu.
Operace otevření
Otevírací zdvih musí být dostatečně rychlý a konzistentní, aby podpořil zamýšlený proces přerušení. Vzdálenost kontaktů a rychlost jsou důležité, protože zhášedlo musí po přerušení proudu vytvořit správné dielektrické podmínky.
Skladování energie
Mechanismy běžně zahrnují indikátor akumulace energie nebo motorem ovládaný nabíjecí systém. Řídicí systém dokáže určit, zda má mechanismus dostatek energie pro další operaci.
Mechanická odolnost
Opakované operace způsobují opotřebení pružin, hřídelů, ložisek, pák, západek a pomocných spínačů. Testování mechanické odolnosti pomáhá zjistit, zda mechanismus může dokončit stanovený počet operací bez nepřijatelného poškození.
| Oblast mechanismu | Požadované chování | Možná obava ze selhání |
|---|---|---|
| Skladování energie | Spolehlivá příprava na provoz | Neúplné nabíjení nebo problémy s motorem |
| Otevírací pohon | Konzistentní rychlé oddělení kontaktů | Pomalý pohyb, opotřebení, mechanická překážka |
| Zavírání pohonu | Kontrolované zapojení kontaktu | Nadměrný náraz nebo neúplné uzavření |
| Západka | Zajistěte polohu kontaktu | Nesprávné nastavení nebo opotřebení západky |
| Pomocné spínače | Přesná zpětná vazba polohy | Nesprávná indikace nebo degradace kontaktu |
Důležité je mechanické načasování
U třífázového jističe musí činnost tří pólů zůstat ve specifikovaném časovém vztahu. Nadměrné kolísání mezi póly může ovlivnit spínací chování a mělo by být kontrolováno během výroby a údržby.
Údržba mechanismu
Utěsněné zhášedlo může vyžadovat omezený servis během své zamýšlené životnosti, ale mechanismus je vnější a mechanický. Důležitá zůstává kontrola spojů, mazání tam, kde je to specifikováno, upevňovacích prvků, pružin, ložisek a pomocných kontaktů.
Plán údržby by se měl řídit technickými pokyny výrobce a skutečnou spínací povinností instalace.
Jaký je rozdíl mezi vnitřním a venkovním designem?
Vnitřní a venkovní jističe mohou používat stejný základní princip přerušení, přičemž mají velmi odlišné mechanické a environmentální požadavky.
Vnitřní jističe
Vnitřní jističe jsou obvykle instalovány v rozvaděčích nebo elektrických místnostech. Jejich okolní prostředí může být lépe kontrolováno, což umožňuje kompaktní izolaci a uspořádání krytu.
Vnitřní konstrukce se často objevují jako výsuvné jednotky nebo pevné instalace v kovovém rozvaděči. Přesné uspořádání závisí na architektuře panelu.
Venkovní jističe
Venkovní zařízení musí tolerovat déšť, vlhkost, změny teploty, sluneční záření, znečištění, prach, vítr a další zátěže prostředí.
Outdoorové produkty proto vyžadují vhodné těsnění krytu, vnější izolaci, výběr materiálu, povrchovou ochranu a mechanismy odolné vůči povětrnostním vlivům.
Kompozitní izolace
Venkovní jističe mohou používat kompozitní izolační materiály, jako je silikonová pryž nebo komponenty na bázi epoxidu v závislosti na architektuře produktu. Tyto materiály mohou podporovat izolační vlastnosti v měnících se podmínkách prostředí, jsou-li správně navrženy.
Instalace na sloup
Některé venkovní rozvodné jističe jsou určeny pro montáž na sloup. Tato konfigurace může zjednodušit integraci do nadzemních distribučních sítí a umožnit spínacímu zařízení zabírat relativně malou plochu.
Instalace rozvoden
Jističe rozvodny mohou být instalovány na konstrukcích nebo ve venkovních rozváděčích. Jejich připojení k přípojnicím, proudovým transformátorům, napěťovým transformátorům, svodičům přepětí a zemnicím systémům je třeba koordinovat.
| Typ instalace | Typické prostředí | Hlavní designové zaměření |
|---|---|---|
| Vnitřní rozvaděč | Elektrické místnosti a uzavřené skříně | Kompaktnost, integrace přihrádek, servisní přístup |
| Venkovní distribuce | Sítě pod širým nebem | Odolnost vůči povětrnostním vlivům a izolační výkon |
| Na tyči | Nadzemní rozvody | Hmotnost, montážní konstrukce, dálkové ovládání |
| Venkovní rozvodna | Inženýrské a průmyslové rozvodny | Odolnost vůči životnímu prostředí, integrace přípojnic, koordinace izolace |
Faktory prostředí
Teplota, nadmořská výška, znečištění, vlhkost, expozice solí a ultrafialové záření, to vše může ovlivnit výběr zařízení.
Například vysoká nadmořská výška může ovlivnit dielektrické vlastnosti vzduchové izolace, zatímco silné znečištění může ovlivnit vnější izolační povrchy. Pobřežní prostředí může zvýšit vystavení korozi, zejména kolem kovových konstrukcí a spojů.
Vnitřní neznamená bezúdržbový
Vnitřní vybavení je chráněno před přímým počasím, ale prach, kondenzace, teplotní cykly a mechanické opotřebení mohou stále ovlivňovat mechanismus a elektrické spoje.
Ochrana životního prostředí by proto měla být posuzována spíše realisticky než za předpokladu, že vnitřní zařízení funguje v ideálních podmínkách.
Jak se vakuové jističe porovnávají s jinými technologiemi přerušení?
Pochopení rozdílů mezi technologiemi přerušení pomáhá technikům činit informovaná technická rozhodnutí. Každá technologie má své vlastní elektrické, mechanické, environmentální a údržbové charakteristiky.
Přerušení vzduchu
Přerušení vzduchového okruhu využívá vzduch jako médium oblouku. Historicky byly vzduchové systémy používány v mnoha třídách napětí. Jejich konstrukce může zahrnovat zhášecí komory, magnetické vyfukování nebo jiné způsoby ovládání oblouku.
Při středním napětí může kompaktní vakuové přerušení nabídnout jinou fyzickou architekturu umístěním procesu přerušení do uzavřené komory.
Přerušení oleje
Olejové jističe používají izolační olej jako izolační médium i jako součást procesu zhášení oblouku. Starší instalace mohou stále obsahovat taková zařízení, ale moderní instalace středního napětí často využívají alternativní technologie.
Olejové systémy vyžadují pozornost věnovanou stavu oleje, zadržování, únikům, znečištění a souvisejícím problémům údržby.
Přerušení SF6
Plyn SF6 se historicky používal v plynem izolovaných a plynových jisticích zařízeních kvůli jeho elektrické izolaci a charakteristikám zhášení oblouku. Ohledy na životní prostředí však podpořily vývoj a přijetí alternativních technologií ve vhodných aplikacích.
Přerušení vakua
Přerušení vakua využívá utěsněnou vakuovou komoru. Jeho kompaktní přerušovací prvek a nedostatek izolačního oleje uvnitř zhášedla jsou důležité charakteristiky technologie.
| Technologie | Střední oblouk | Typická úvaha |
|---|---|---|
| Vzduch | Vzduch | Struktura řízení oblouku a požadavky na fyzickou izolaci |
| Olej | Izolační olej | Stav oleje, kontejnment, údržba |
| plyn SF6 | SF6 | Plynové těsnění, manipulace, ekologické aspekty |
| Vakuum | Vakuum s chováním oblouku kov-pára | Konstrukce zhášedla, materiál kontaktu, výkon mechanismu |
Proč je vakuová technologie široce používána ve středním napětí
Vakuové přerušení může poskytnout kompaktní zhášedlo, rychlé zhášení oblouku a utěsněné prostředí přerušení. Tyto vlastnosti dobře zapadají do vnitřních rozváděčů středního napětí a mnoha venkovních distribučních aplikací.
Technologie je také kompatibilní s moderními jisticími mechanismy a digitálními ochrannými systémy.
Výběr technologie by měl zůstat specifický pro aplikaci
Není technicky správné prohlašovat jedno médium přerušení za univerzálně lepší. Správným přístupem je porovnat požadavky elektrické sítě, dostupný prostor pro instalaci, podmínky prostředí, provozní povinnost, architekturu ochrany, platné normy a strategii údržby.
Vhodná technologie je ta, která splňuje kompletní soubor požadavků.
Jak funguje jistič s ochrannými relé a senzory?
Jistič málokdy funguje samostatně. Jeho vypínací a zapínací akce jsou normálně koordinovány s ochranným systémem, který měří elektrické podmínky a určuje, kdy je vyžadována spínací akce.
Proudové transformátory
Proudové transformátory poskytují škálované proudové informace ochranným relé a měřičům. Jejich poměry a charakteristiky přesnosti musí odpovídat schématu ochrany.
Proudový transformátor a jistič tvoří součást stejného řetězce odstraňování poruch. Pokud je konfigurace nebo zapojení CT nesprávné, relé nemusí přijmout očekávaný signál.
Napěťové transformátory
Napěťové transformátory mohou poskytovat informace o napětí pro ochranu, měření, synchronizaci a řízení. V závislosti na ochranné funkci může relé použít napětí spolu s proudem k určení elektrického stavu sítě.
Ochranná relé
Ochranná relé nepřetržitě vyhodnocují elektrická měření. V závislosti na aplikaci mohou funkce zahrnovat nadproud, zemní poruchu, podpětí, přepětí, směrovou ochranu, ochranu motoru, ochranu transformátoru nebo jiné specializované funkce.
Výletní okruh
Když relé určí, že by se měl vypínač rozpojit, vyšle přes řídicí obvod vypínací povel. Vypínací cívka ovládá mechanismus, který pak odděluje kontakty.
Ovládání zavírání
Kontrolováno je i zavírání. Systém může zahrnovat místní a dálkové ovládání zavírání, elektrické blokování, synchronizační funkce a povolovací signály.
| Systémový prvek | Funkce | Vztah k Breakerovi |
|---|---|---|
| Proudový transformátor | Měří proud | Poskytuje ochranu a měřicí vstup |
| Napěťový transformátor | Měří napětí | Poskytuje informace o napětí pro ochranu a ovládání |
| Ochranné relé | Vyhodnocuje elektrické podmínky | Vydává příkazy vypnutí nebo povolení |
| Vypínací cívka | Převádí elektrický příkaz na mechanickou akci | Iniciuje otevření jističe |
| Řídící systém | Dohlíží na přepínání a stav | Spravuje místní, vzdálený a propojený provoz |
Blokování
Blokování je důležitým bezpečnostním prvkem. Mechanické nebo elektrické blokování může zabránit vybraným akcím, když je zařízení v nevhodném stavu.
Například výsuvnému jističi nemusí být povoleno pohybovat se mezi polohami, když je zavřený. V závislosti na architektuře systému může být uzemňovači zabráněno v činnosti, když je primární okruh pod napětím.
Vzdálené sledování
Moderní elektroinstalace stále častěji využívají digitální komunikaci ke sledování polohy vypínače, stavu vypnutí, stavu mechanismu a dalších parametrů.
Vzdálené informace mohou zlepšit povědomí o provozu, ale digitální monitorování nenahrazuje správné místní bezpečnostní postupy. Týmy údržby stále potřebují definovanou izolaci, ověřování, uzemnění a pracovní postupy.
Které aplikace používají tuto technologii přepínání?
Technologie vakuového přerušení se používá v mnoha aplikacích středního napětí, protože její kompaktní tvar a utěsněné zhášedlo vyhovuje široké škále distribučních architektur.
Používá se pro spínání vývodů, připojení transformátorů, sběrnicových sekcí a ochranu rozvodů v inženýrských sítích.
Používá se pro vysokonapěťové vývody pro motory, transformátory, procesní zařízení a vnitřní rozvody.
Podporuje sběrné systémy, připojení transformátorů, ochranu napáječe a řízené spínání v solárních a větrných instalacích.
Může být aplikován na distribuční sítě středního napětí, kde zařízení musí pracovat v náročných průmyslových prostředích.
Používá se ve velkých budovách a areálech, které přijímají elektrické zdroje středního napětí a distribuují energii prostřednictvím transformátorů a napáječů.
Může podporovat elektrickou distribuci pro železnici, tranzit, letiště a další infrastrukturu vyžadující řízené přepínání středního napětí.
Distribuce utility
Inženýrské sítě používají vysokonapěťové jističe pro řízení napáječů a rozdělení distribučních okruhů. Jistič může izolovat vadný napáječ a zároveň umožnit ostatním částem sítě zůstat pod napětím, když to topologie sítě a koordinace ochrany dovolí.
Venkovní konfigurace namontované na sloup mohou být užitečné v horních distribučních systémech, zatímco vnitřní vypínače rozváděčů jsou často integrovány do rozvoden a kompaktních distribučních sestav.
Průmyslová distribuce
Průmyslové závody mohou mít více vysokonapěťových motorů, transformátorů, procesních linek a velké elektrické zátěže. Selektivní ochrana je zvláště důležitá, protože zbytečné vypínání větší části rozvodu může ovlivnit několik výstupních obvodů.
Jistič proto musí pracovat s ochranným schématem, které odráží elektrickou architekturu elektrárny.
Ochrana transformátoru
Vysokonapěťové jističe lze použít na primární nebo sekundární straně transformátorů v závislosti na provedení sítě. Ochranný systém může zahrnovat nadproud, zemní poruchu, teplotu a další funkce specifické pro transformátor.
Spínání motoru
Velké motory mohou vyžadovat spínání a ochranu středního napětí. Motorové aplikace představují své vlastní výzvy, protože startovací proudy mohou být výrazně vyšší než normální provozní proud.
Jistič a ochranné relé musí být proto vybrány podle spouštěcích charakteristik motoru a požadavků na ochranu.
Systémy obnovitelné energie
Solární a větrné projekty často obsahují více sběračů a transformátorových rozhraní. Pro připojení a izolaci úseků sběrné sítě a koordinaci ochrany s výrobním zařízením lze použít vysokonapěťové jističe.
Kritická infrastruktura
Nemocnice, datová centra, letiště, zařízení na úpravu vody a komunikační infrastruktura mohou vyžadovat vysoce koordinované distribuční systémy středního napětí. Výběr jističe v těchto prostředích úzce souvisí s redundancí, selektivitou ochrany, postupy údržby a provozní kontinuitou.
Ve všech těchto aplikacích je jistič součástí větší elektrické architektury. Aplikace určuje správné napětí, proud, klasifikaci poruch, schéma ochrany, uspořádání řízení, návrh prostředí a strategii údržby.
Jakým běžným chybám při výběru a instalaci byste se měli vyvarovat?
Mnoho problémů s jističem lze vysledovat zpět k neúplným specifikacím nebo instalačním předpokladům. K nejdůležitějším chybám dochází, když inženýři zacházejí s jističem jako s izolovanou součástí namísto součásti kompletního ochranného a distribučního systému.
- Výběr pouze podle napětí:Jmenovitý proud, poruchová schopnost, izolace, ovládací mechanismus a prostředí musí také odpovídat.
- Ignorování výpočtů zkratu:Dostupný poruchový proud by měl být stanoven dříve, než bude konečný jmenovitý výkon vypínače.
- Ignorování koordinace ochrany:Nastavení relé a výkon vypínače musí podporovat požadovanou selektivitu.
- Podcenění prostoru pro kabely:Koncovky kabelů a poloměry ohybu mohou ovlivnit praktické uspořádání rozváděče.
- Přehlížející řídicí napětí:Vypínací a uzavírací obvody vyžadují odpovídající pomocné napájení.
- Ignorování blokování:Provozní sekvence by měly být porovnány s kompletní architekturou rozváděče.
- Vynechání plánování údržby:Mechanismus, svorky, řídicí obvody a okolní rozváděč stále vyžadují kontrolu.
- Použití neúplné dokumentace:Výkresy, schémata zapojení, údaje na typovém štítku a záznamy o zkouškách by měly popisovat stejnou konfiguraci.
Problém „nejvyšší hodnocení je vždy lepší“.
Vyšší hodnocení není automaticky správnou inženýrskou volbou. Jistič stále musí odpovídat fyzickému rozvaděči, uspořádání kabelů, ochrannému systému, řídicímu napětí a instalačnímu prostředí.
Výběr by měl být založen na vypočtených požadavcích a použitelných konstrukčních rezervách.
Problém „vakuum znamená bezúdržbový“.
Vakuové zhášedlo je utěsněno, ale přerušovač obsahuje mechanické a elektrické součásti, které mohou podléhat opotřebení. Pružiny, ložiska, táhla, pomocné spínače, vypínací obvody, svorky a ovládací konektory zůstávají relevantními body údržby.
Problém „všude stejný jistič“.
Čistá vnitřní průmyslová místnost a pobřežní venkovní rozvodna představují velmi odlišná prostředí. Nemělo by se automaticky předpokládat, že stejná fyzická konstrukce vyhovuje oběma.
Problém „instalace později“.
Při návrhu rozváděče je třeba vzít v úvahu montáž jističe, zakončení kabelu, ovládací kabeláž, blokování a rozměry krytu. Dodatečné vybavení těchto detailů po výrobě může být obtížné.
Problém „dokument jednou“.
Změny provedené během projektu by se měly konzistentně odrážet v jednořádkovém schématu, výkresech panelů, schématech zapojení, nastavení ochran, kusovníku a dokumentech pro uvedení do provozu.
Jak by se mělo testování a standardy hodnotit?
Vysokonapěťové jističe jsou elektrická zařízení kritická z hlediska bezpečnosti, takže testování hraje ústřední roli při potvrzování jejich výkonu.
IEC 62271 je důležitou skupinou norem pokrývajících vysokonapěťová spínací a řídicí zařízení. Různé části se týkají různých typů zařízení a požadavků na zkoušky.
Rutinní testování
Na vyrobeném zařízení se provádí rutinní testování, aby se potvrdilo, že každá výrobní jednotka odpovídá příslušným konstrukčním požadavkům.
Přesný zkušební program závisí na konstrukci jističe, ale může zahrnovat elektrické, mechanické, kontrolní a izolační kontroly.
Typové testování
Typové zkoušky ověřují výkonnost konkrétního návrhu za specifikovaných zkušebních podmínek. Mohou se zabývat nárůstem teploty, dielektrickým výkonem, přerušením zkratu, mechanickou odolností, chováním vnitřního oblouku a dalšími charakteristikami, kde je to vhodné.
Dielektrické testování
Dielektrické testy posuzují, zda izolační systém odolá předepsanému napěťovému namáhání. To může zahrnovat zkoušky odolnosti vůči výkonové frekvenci a zkoušky související s impulsy v závislosti na příslušných požadavcích.
Testování mechanické odolnosti
Mechanické testy odolnosti hodnotí, zda ovládací mechanismus dokáže dokončit požadovaný počet sepnutí bez nepřijatelného poškození.
Testování zkratu
Zkoušky typu zkrat mohou vyhodnotit schopnost jističe přerušit definované podmínky poruchového proudu. Jedná se o jednu z nejvýznamnějších ukázek kompletního systému přerušení.
Testování nárůstu teploty
Testování nárůstu teploty kontroluje tepelné chování součástek pod proudem za definovaných aktuálních podmínek. Kontaktní odpor, geometrie vodičů, svorky a design krytu, to vše přispívá k výsledku.
| Kategorie testu | Hlavní účel | Typický důkaz |
|---|---|---|
| Rutinní test | Ověřte každou vyrobenou jednotku | Záznamy o rutinní kontrole a zkouškách |
| Typový test | Ověřte návrh za definovaných podmínek | Protokol o typové zkoušce nebo certifikát |
| Dielektrický test | Ověřte odolnost izolace | Záznam o elektrické zkoušce |
| Mechanická odolnost | Ověřte životnost spínacího mechanismu | Dokumentace ke zkoušce odolnosti |
| Zkratová zkouška | Ověřte schopnost přerušení poruchy | Příslušná dokumentace typové zkoušky |
| Nárůst teploty | Vyhodnoťte trvalé tepelné chování | Záznam o zkoušce tepelného výkonu |
Rozsah testu je důležitý
Certifikát o zkoušce by měl být přezkoumán v kontextu. Testované napětí, proud, konstrukce jističe, mechanismus, izolační systém a příslušenství by měly odpovídat dodávané konfiguraci.
Certifikát spojený s jednou konfigurací produktu by se neměl automaticky předpokládat, že pokrývá všechny varianty rodiny produktů.
Tovární kontrola
Programy kvality mohou také zahrnovat kontrolu rozměrů, ověření integrity vakua, měření odporu kontaktů, kontrolu mechanického časování, ověření řídicího obvodu a vizuální kontrolu.
Uvedení místa do provozu
Po instalaci musí být sestava jističe a rozváděče uvedena do provozu podle projektových postupů. To může zahrnovat testování izolace, měření odporu kontaktů, kontroly mechanické činnosti, testování ochranných relé, kontroly řídicích obvodů, ověření blokování a funkční testování.
Co by měla obsahovat profesionální technická specifikace?
Profesionální specifikace by měla poskytnout technikům a nákupním týmům dostatek informací k výběru správného jističe předtím, než se zařízení dostane do výroby nebo instalace.
| Oblast specifikace | Informace k definování | Proč na tom záleží |
|---|---|---|
| Jmenovité napětí | Napětí systému a jmenovité hodnoty zařízení | Definuje elektrické a izolační požadavky |
| Jmenovitý proud | Možnost trvalého proudu | Definuje tepelné a vodičové požadavky |
| Frekvence | 50 Hz, 60 Hz nebo specifikovaná systémová frekvence | Zajišťuje kompatibilitu s elektrickou sítí |
| Vypínací schopnost | Požadovaná hodnota zkratového přerušení | Určuje vhodnost pro úroveň poruchy |
| Schopnost odolat | Krátkodobě a špičkově odolávají požadavkům | Podporuje strukturální a tepelnou poruchu |
| Izolace | Úroveň izolace a konstrukce | Zajišťuje dielektrickou vhodnost |
| Ovládací mechanismus | Pružinová, elektromagnetická nebo definovaná alternativa | Určuje ovládání a mechanické chování |
| Řídicí napětí | Vypínací, zapínací, motor a napětí pomocného obvodu | Zajišťuje kompatibilitu s řídicím systémem |
| Montážní uspořádání | Pevné, výsuvné, tyčové nebo jiné uspořádání | Zajišťuje fyzickou kompatibilitu |
| Prostředí | Vnitřní, venkovní, teplota, nadmořská výška, znečištění | Přizpůsobuje produkt podmínkám místa |
Začněte s jednořádkovým diagramem
Jednopólové schéma definuje, kde je jistič v elektrické síti. Zobrazuje přívody a vývody, transformátory, motory, generátory, přípojnice, ochranné zóny a další hlavní prvky.
Specifikace jističe by měla být vyvinuta z tohoto elektrického kontextu.
Definujte polohu jističe
Specifikace by měla uvádět, zda je jistič pevný nebo výsuvný, a popisovat příslušné požadavky na polohu a blokování.
Definujte primární připojení
Geometrie připojení je zvláště důležitá pro integraci rozváděče. Rozteč přípojnic, zakončení kabelu, orientace svorek a uspořádání fází by měly odpovídat konstrukci panelu.
Definujte pomocné funkce
Pomocné kontakty, vypínací cívky, uzavírací cívky, podpěťové spouště, pohony motorů, mechanické indikátory a rozhraní dálkového ovládání by měly být jasně uvedeny tam, kde je to vhodné.
Definujte požadavky na ochranu
Specifikace ochrany by měla identifikovat požadované funkce relé, poměry transformátorů proudu, případně napěťové vstupy, vypínací logiku, blokování a komunikační rozhraní.
Definujte požadavky na životní prostředí
Projekt by měl určit, zda jistič bude fungovat uvnitř nebo venku, a případně poskytnout relevantní informace o teplotě, nadmořské výšce, vlhkosti, znečištění, seismice a korozi.
Definujte požadavky na testování
Technický dokument by měl identifikovat použitelné normy, rutinní zkoušky, očekávání typových zkoušek, požadavky na kontrolu a postupy uvádění do provozu.
- Definujte elektrický systém:Stanovte napětí, frekvenci, konfiguraci sítě a uspořádání uzemnění.
- Vypočítejte chybové stavy systému:Určete dostupný zkratový proud v místě jističe.
- Definujte trvalé zatížení:Stanovte jmenovitý proud a očekávané provozní podmínky.
- Vyberte architekturu přerušení:Potvrďte vakuovou technologii a vhodnou konfiguraci jističe.
- Definujte provozní mechanismus:Specifikujte požadované pružinové nebo elektromagnetické uspořádání a pracovní sekvenci.
- Definujte ochranu:Koordinujte transformátory proudu, napěťové vstupy, relé, vypínací obvody a blokování.
- Definujte fyzickou instalaci:Potvrďte pevnou nebo výsuvnou konstrukci, svorky, rozměry a kabelová rozhraní.
- Zkontrolujte podmínky webu:Potvrďte teplotu, vlhkost, nadmořskou výšku, znečištění, korozi a expozici prostředí.
- Definujte testování:Potvrďte příslušné rutinní, typové, tovární, místní a uvedení do provozu.
- Řídící dokumentace:Ujistěte se, že všechny výkresy, nastavení, specifikace a certifikáty popisují stejnou konečnou konfiguraci.
Co by měli kupující požadovat před schválením?
- Celkový výkres uspořádání:Potvrďte celkové rozměry, montáž, polohy svorek a servisní vůle.
- Elektrické schéma:Potvrďte vypnutí, uzavření, pomocné, blokovací a řídicí obvody.
- Údaje na typovém štítku:Ověřte napětí, proud, frekvenci, vypínací kapacitu a příslušné jmenovité charakteristiky.
- Ochranné rozhraní:Ověřte CT, VT, relé, vypínací a komunikační rozhraní.
- Testovací dokumentace:Potvrďte rozsah záznamů o rutinních a typových zkouškách platných pro dodaný návrh.
- Informace o instalaci:Potvrďte požadavky na zvedání, přepravu, připojení, uvedení do provozu a údržbu.
Podrobná technická specifikace snižuje nejednoznačnost mezi týmy inženýrů, nákupu, výroby, uvádění do provozu a údržby. Pomáhá také předcházet změnám v pozdní fázi způsobených chybějícími informacemi o rozhraní.
Často kladené otázky
Jaká je hlavní funkce vakuového jističe?
Připojuje a odpojuje vysokonapěťové elektrické obvody a přerušuje proud za stanovených normálních a poruchových podmínek. Proces přerušení probíhá uvnitř utěsněného vakuového zhášedla.
Proč se k přerušení elektrického oblouku používá vakuum?
Vakuum poskytuje řízené dielektrické prostředí, ve kterém se chování oblouku liší od přerušování vzduchem, olejem nebo plynem. Po oddělení kontaktů a nulování proudu může vakuové zhášedlo rychle obnovit dielektrickou pevnost za navržených podmínek.
Co je vakuový zhášedlo?
Vakuové zhášedlo je uzavřená komora obsahující pevné a pohyblivé elektrické kontakty a vnitřní stínící komponenty. Provádí skutečné přerušení proudu při rozepnutí jističe.
Jaký je rozdíl mezi jističem a stykačem?
Jistič je navržen tak, aby přerušoval poruchové proudy v rámci své jmenovité kapacity a poskytoval ochranné funkce. Stykač je obecně navržen pro časté spínání zátěží za definovaných provozních podmínek a není normálně určen k tomu, aby plnil stejnou úlohu při odstraňování poruch jako jistič.
Jaké napěťové úrovně může technologie vakuového přerušení sloužit?
Vakuové přerušení je široce používáno ve vysokonapěťových zařízeních. Specifické produkty mohou být navrženy pro napěťové třídy jako 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV a další definované jmenovité hodnoty v závislosti na konstrukci výrobce a příslušné normě.
Proč je důležitá zkratová vypínací schopnost?
Porucha může produkovat velmi vysoký proud. Jistič musí být schopen přerušit specifikovaný poruchový proud při systémovém napětí bez nepřijatelného selhání. Požadované hodnocení by mělo být založeno na skutečném výpočtu zkratu v síti.
Jaká je role operačního mechanismu?
Ovládací mechanismus zajišťuje mechanický pohyb potřebný k otevření a sepnutí kontaktů. Řídí dráhu kontaktu, rychlost, sílu a časování, a proto má přímý vliv na výkon přerušení a zavírání.
Jsou pružinové mechanismy běžně používané?
Ano. Mechanismy ovládané pružinou jsou široce používány ve vysokonapěťových vypínačích. Ukládají mechanickou energii a uvolňují ji, aby provedly operaci otevření nebo zavření, když je na to povel.
Lze použít i elektromagnetické mechanismy?
Ano. Některé konstrukce jističů používají elektromagnetické ovládací mechanismy. Výběr závisí na architektuře vypínače, požadavcích na ovládání, provozní sekvenci a specifikaci projektu.
Jsou vakuové drtiče bezúdržbové?
Ne. Vakuové zhášedlo je utěsněno, což omezuje údržbu uvnitř vypínací komory, ale kompletní zhášedlo stále obsahuje mechanické mechanismy, svorky, pomocné kontakty, ovládací obvody, izolační konstrukce a další součásti, které vyžadují příslušnou kontrolu a servis.
Jakou údržbu vyžaduje ovládací mechanismus?
Údržba může zahrnovat kontrolu mechanických spojů, pružin, ložisek, západek, upevňovacích prvků, pomocných spínačů, ovládacích kabelů a míst mazání, pokud je to specifikováno. Přesný postup by se měl řídit dokumentací údržby výrobce a provozní povinností zařízení.
Jaký je rozdíl mezi vnitřními a venkovními vysavači?
Vnitřní výrobky jsou běžně integrovány do chráněných rozvaděčů nebo elektrických místností, zatímco venkovní výrobky jsou navrženy tak, aby vydržely déšť, změny teploty, sluneční záření, znečištění a další podmínky prostředí. Princip elektrického přerušení může být podobný, ale liší se požadavky na kryt a izolaci.
Co je to výsuvný jistič?
Výsuvný jistič se může pohybovat mezi definovanými mechanickými polohami v rozváděči, jako jsou připojené, testovací a izolované polohy, podle konstrukce zařízení. Toto uspořádání může podporovat postupy údržby a testování při zachování definovaných funkcí blokování.
Jak funguje jistič s ochranným relé?
Relé přijímá elektrická měření z proudových transformátorů a případně napěťových transformátorů. Když relé identifikuje definovaný abnormální stav, vyšle vypínací signál do jističe. Vypínací cívka poté aktivuje mechanismus pro otevření kontaktů.
Proč jsou proudové transformátory důležité?
Proudové transformátory poskytují škálované proudové signály pro ochranu a měření. Jejich poměr, přesnost, zátěž a uspořádání připojení je třeba koordinovat s ochranným relé a celkovým elektrickým systémem.
Proč se někdy používají transformátory napětí s jističem?
Napěťové transformátory poskytují odstupňované napěťové signály pro měření, ochranu, synchronizaci a řízení. V závislosti na aplikaci může ochranné relé použít informace o napětí spolu s informacemi o proudu k určení, zda existuje porucha nebo abnormální provozní stav.
Jaký je účel blokování?
Blokování pomáhá předcházet definovaným nebezpečným provozním sekvencím. V závislosti na konstrukci rozváděče může omezit pohyb vypínače, činnost uzemňovacího spínače nebo zapínací činnosti, dokud nejsou splněny požadované podmínky.
Jaké normy jsou běžně spojovány s vypínači středního napětí?
IEC 62271 je důležitou skupinou norem pokrývajících vysokonapěťová spínací a řídicí zařízení. Použitelná část závisí na typu a konstrukci zařízení. Mohou také platit národní a regionální požadavky.
Jaký je rozdíl mezi rutinním testováním a testováním typu?
Na vyrobených jednotkách se provádí rutinní testování za účelem ověření shody s příslušnými výrobními požadavky. Typové testování hodnotí výkonnost návrhu za specifikovaných zkušebních podmínek a je obecně prováděno jako součást ověřování návrhu.
Jaké technické informace je třeba uvést při výběru jističe?
Důležité informace zahrnují napětí systému, jmenovitý proud, frekvenci, úroveň zkratu, požadavky na izolaci, místo instalace, pevnou nebo výsuvnou konstrukci, ovládací napětí, ochranné funkce, pomocné kontakty, uspořádání svorek, podmínky prostředí a příslušné normy a testy.
Lze jistič přizpůsobit pro konkrétní skříň rozvaděče?
V závislosti na produktové řadě mohou požadavky specifické pro projekt zahrnovat montážní rozměry, uspořádání svorek, řídicí napětí, pomocné obvody, konfiguraci mechanismu, ochranná rozhraní a další definované technické parametry. Přizpůsobené konfigurace by měly být řízeny prostřednictvím schválených technických dokumentů.
Která průmyslová odvětví běžně používají technologii vakuového přerušení?
Aplikace zahrnují rozvody veřejných služeb, rozvodny, průmyslové závody, těžbu, zařízení pro obnovitelné zdroje energie, komerční budovy, dopravní infrastrukturu, úpravu vody a další elektroinstalace středního napětí.
Proč by měly být jistič a rozváděč specifikovány společně?
Jistič musí mechanicky a elektricky lícovat s rozváděčem. Rozhraní přípojnic, kabelová připojení, řídicí obvody, blokování, ochranné systémy, servisní vůle a požadavky na prostředí, to vše závisí na kompletní konfiguraci panelu.
Jak může lepší výběr jističe posílit rozvod vysokého napětí?
Vysokonapěťové spínací zařízení je jedním z klíčových rozhraní mezi elektrickou sítí a ochranným systémem odpovědným za řízení abnormálních podmínek. Jistič musí přenášet nepřetržitý zatěžovací proud, fungovat spolehlivě, přerušovat definované poruchové proudy, odolávat elektrickému a mechanickému namáhání a přesně komunikovat s okolní architekturou řízení.
Přerušení vakua poskytuje praktický základ pro mnoho z těchto požadavků. Utěsněné zhášedlo vytváří kontrolované prostředí pro zhášení oblouku a může podporovat kompaktní konstrukci rozváděče. Samotné vakuum je však pouze jedním prvkem kompletního produktu.
Kontaktní systém, uspořádání stínění, izolační podpěry, ovládací mechanismus, svorky, řídicí obvody, pomocné kontakty a kryt musí spolupracovat. Mechanická důslednost je zvláště důležitá, protože vypínací a zavírací pohyb určuje podmínky, za kterých zhášedlo plní svou funkci.
Stejně důležitý je výběr elektřiny. Jmenovité napětí a proud poskytují výchozí bod, ale zkratový proud, úroveň izolace, frekvence, nárůst teploty a podmínky prostředí určují, zda konkrétní konfigurace vyhovuje skutečné síti.
Ochranný systém přidává další vrstvu. Proudové transformátory, napěťové transformátory, relé, vypínací cívky, řídicí napájení, komunikační rozhraní a blokování tvoří řetězec, jehož prostřednictvím elektrický systém detekuje poruchu a reaguje na ni.
Důležitá je také aplikace. Rozvodny, průmyslová zařízení, sítě obnovitelné energie, těžební lokality, komerční budovy, dopravní infrastruktura a kritická zařízení nemusí mít nutně stejné elektrické nebo ekologické požadavky.
Testování a dokumentace poskytují konečný technický základ. Rutinní zkoušky, typové zkoušky, dielektrická hodnocení, zkoušky mechanické odolnosti, zkratové zkoušky, hodnocení nárůstu teploty, kontroly instalace a postupy uvádění do provozu by všechny měly odpovídat konečné konfiguraci zařízení.
A správně specifikovánoVakuový jističnení tedy pouhou spínací komponentou. Je součástí integrované architektury ochrany středního napětí, která spojuje elektrické přerušení, mechanický provoz, snímání, řízení a bezpečnost systému.
Potřebujete konfiguraci vysokonapěťového jističe pro svůj projekt?
Comewillpodporuje středněnapěťová spínací řešení pro veřejné, průmyslové, obnovitelné zdroje energie, komerční a infrastrukturní aplikace, s konfiguracemi pokrývajícími elektrické jmenovité hodnoty, provozní mechanismy, ochranná rozhraní, montážní uspořádání a specifické technické požadavky projektu. Podrobnosti o aplikaci a technické diskuse naleznetekontaktujte nás.
