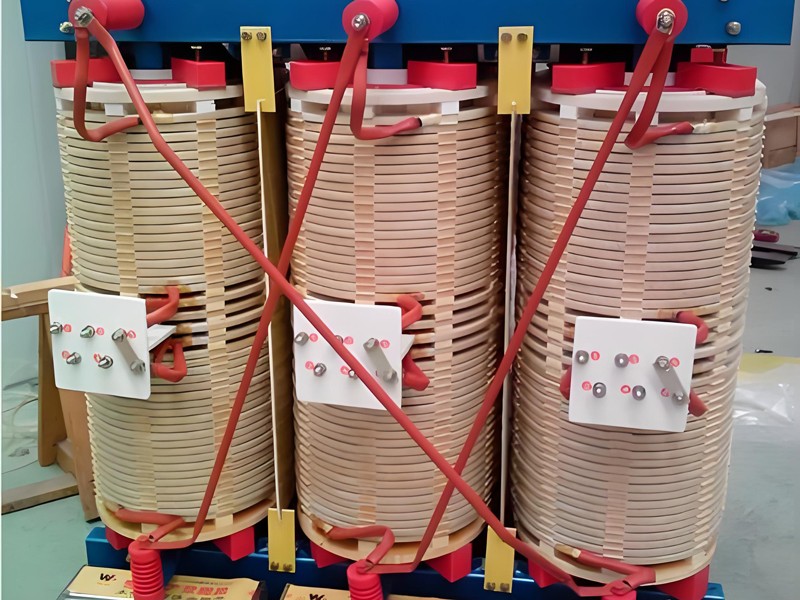

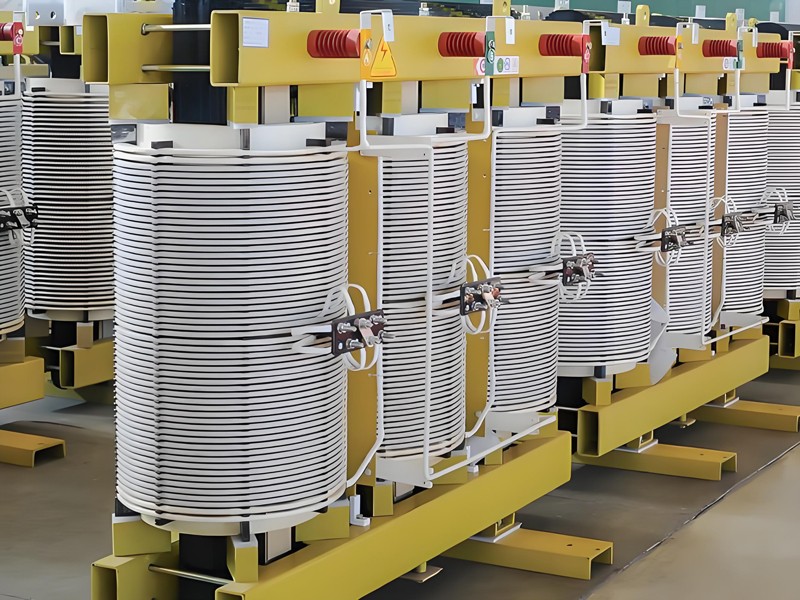

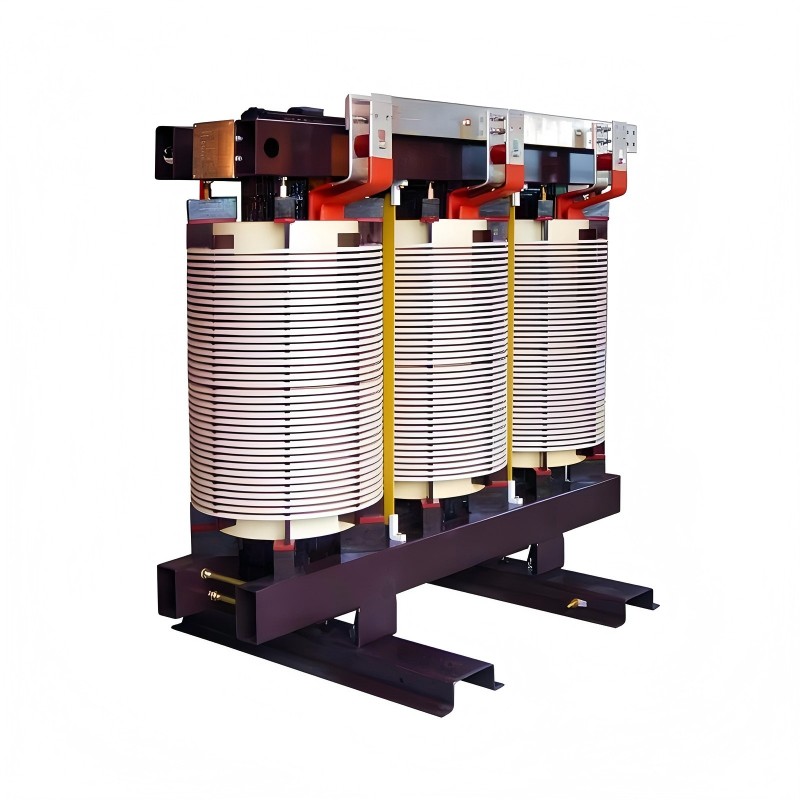

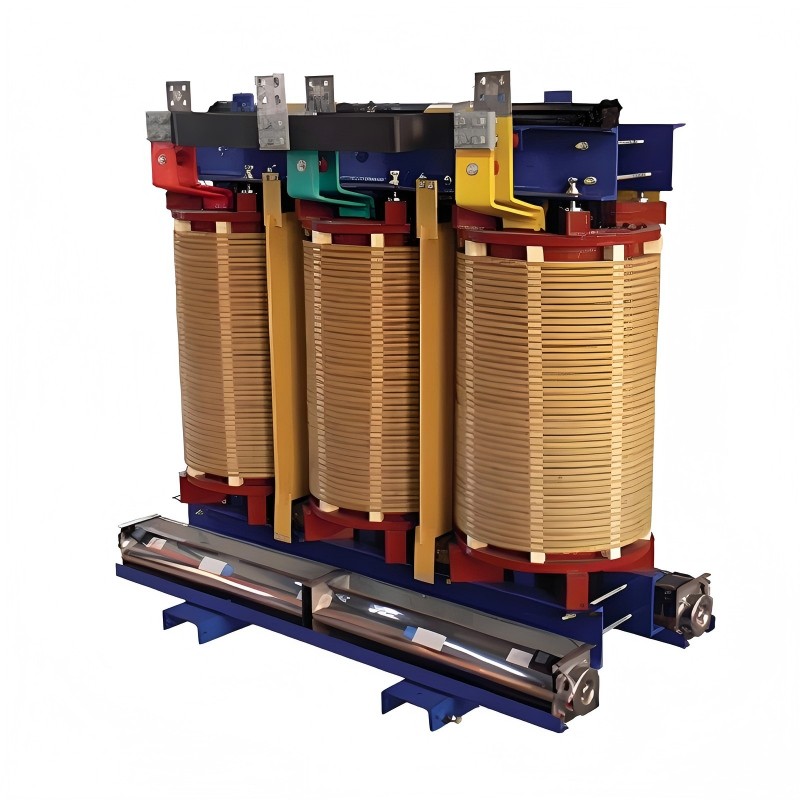

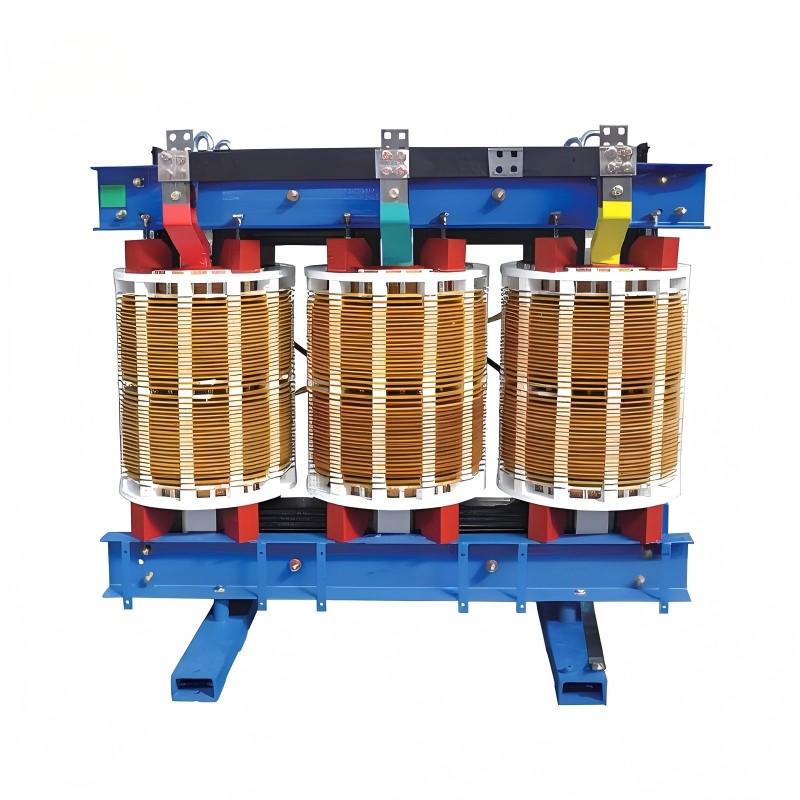

Třífázový nezapouzdřený suchý transformátor SGB od továrny Comewill je řešením pro uživatele, kteří chtějí koupit suché transformátory pro průmyslové a komerční aplikace. Tento transformátor, navržený se špičkovou izolací, optimalizací magnetického obvodu a modulární konstrukcí, nabízí vysokou bezpečnost, účinnost a přizpůsobivost prostředí.
Třífázový nezapouzdřený suchý transformátor řady SGB je nezapouzdřený suchý transformátor, který využívá pokročilou technologii vakuové tlakové impregnace (VPI) namísto tradičního odlévání pryskyřicí. Je speciálně navržen pro:
Transformace vysokého napětí na nízké napětí (10–35 kV / 0,4 kV)
Vnitřní a polovenkovní instalace
Aplikace vyžadující vysokou požární bezpečnost a odolnost proti vlhkosti
Třífázový nezapouzdřený suchý transformátor řady SGB integruje několik pokročilých technologií pro zajištění spolehlivého a efektivního provozu:
1. Pokročilý design magnetického jádra
Vysoce propustná laminovaná silikonová ocel
Struktura stupňovitého klínu snižuje ztráty jádra
Účinně potlačuje zkreslení třetí harmonické
2. Vysoce výkonný izolační systém
Dvojitý izolační systém (třída H + NOMEX®)
Vynikající tepelná odolnost a dielektrická pevnost
Odolný vůči chemické korozi a vlhkosti

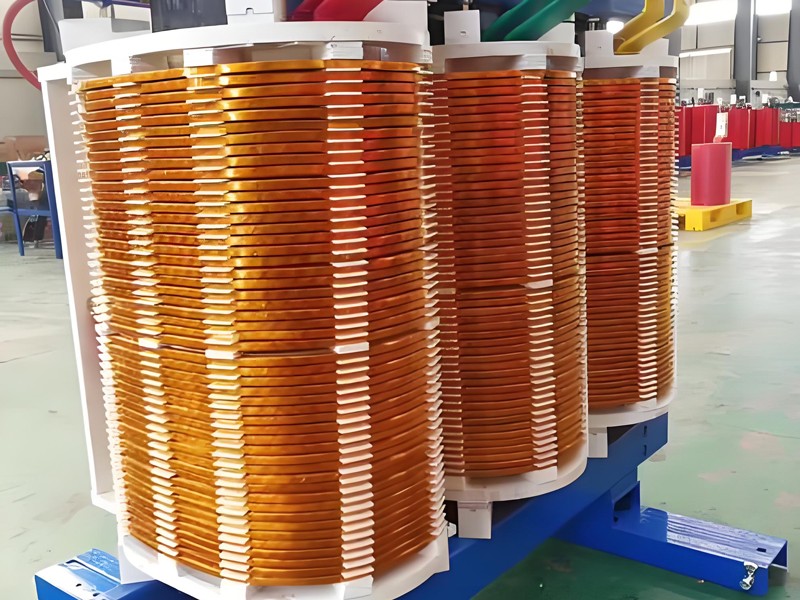

3. Optimalizovaná struktura vinutí
Vysoké napětí: Vrstvená struktura koláče
Nízké napětí: Fóliové vinutí pro rovnoměrné rozložení proudu
Zvýšená odolnost proti zkratu a mechanická pevnost
4. Efektivní tepelné řízení
Otevřená ventilace zlepšuje účinnost chlazení
Nízkoztrátové materiály snižují tvorbu tepla
Stabilní provoz i v prostředí s vlhkostí > 95 %.
5. Proces výroby VPI
Sekundární vakuová tlaková impregnace
Silná odolnost proti vlhkosti a znečištění
Extrémně nízké částečné vybíjení, prodloužená životnost
6. Bezpečnost a ochrana životního prostředí
Nehořlavé a nevýbušné provedení
Plně recyklovatelné materiály
Splňuje mezinárodní ekologické normy
| Jmenovitá kapacita (kVA) | Jmenovité napětí | Vektorová skupina | Ztráta naprázdno (W) | Ztráta zatížení (W) | Proud naprázdno (%) | Impedanční napětí (%) | ||||||||||
| HV (kV) | Rozsah klepnutí (%) | nn (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Nebo ±2 X 2,5 | 0.4 | Dyn11 nebo Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Offshore platformy a mořské prostředí
Chemické a petrochemické závody
Výškové komerční budovy a datová centra
Letiště, nemocnice a systémy železniční dopravy
Průmyslová výrobní zařízení
Vlhké nebo vysokoteplotní oblasti (tropické podnebí)
Díky modulární a otevřené struktuře je údržba třífázového nezapouzdřeného suchého transformátoru řady SGB jednoduchá a nákladově efektivní:
Pravidelná kontrola
Zkontrolujte nahromadění prachu a vyčistěte ventilační kanály
Zkontrolujte spoje, zda nejsou uvolněné nebo přehřáté
Monitorování životního prostředí
Zajistěte řádné větrání a vyhněte se nadměrné kontaminaci
Pokud je to možné, udržujte vlhkost v doporučených mezích
Elektrické testování
Pravidelně měřte izolační odpor
Sledujte podmínky zatížení a nárůst teploty
Preventivní údržba
Vyčistěte vinutí a povrch jádra
Zkontrolujte známky koroze nebo degradace izolace
