Vakuové jističe (VCB)se staly zlatým standardem pro ochranu středního napětí, nabízejí rychlé zhášení oblouku, nulové emise skleníkových plynů a minimální údržbu. Tento komplexní průvodce odpovídá na zásadní otázky: Jak fungují VCB? Jaké jsou jejich základní součásti? Jak si stojí ve srovnání s vakuovými stykači? A proč jsou preferovanou technologií pro veřejné služby, průmysl a obnovitelné zdroje? S postřehy od předního výrobceComewill, tento článek vybaví inženýry a kupující znalostmi pro výběr správného VCB pro jejich aplikaci.
Účinnost vakuového vypínače spočívá v jeho použití vysokého vakua – jednoho z nejlepších známých elektrických izolátorů – k hašení oblouků. Když se kontakty VCB oddělí, vzniklý oblouk je rychle zhášen, protože v plazmatu nejsou téměř žádné molekuly plynu. To má za následek dobu přerušení kratší než polovinu cyklu střídavého průběhu, minimalizuje energii poruch a chrání následné zařízení. Kromě toho jsou VCB ekologicky lepší než SF₆ jističe, protože nevypouštějí žádné skleníkové plyny, což z nich činí klíčovou technologii pro udržitelné energetické sítě.
Provoz aVCBlze rozdělit do řady rychlých a přesných kroků:
Celý tento proces probíhá v mikrosekundách, díky čemuž jsou VCB výjimečně rychlé a spolehlivé pro spínání zátěže i poruchového proudu.
Vysoce kvalitní VCB je sestava několika kritických komponent:
Zatímco oba používají vakuová zhášedla, VCB a vakuové stykače slouží odlišným účelům. Níže uvedená tabulka objasňuje klíčové rozdíly.
| Funkce | Vakuový jistič (VCB) | Vakuový stykač |
|---|---|---|
| Primární role | Ochrana proti poruchovým proudům (zkratům) a málo častému spínání. | Časté provozní spínání zátěží, jako jsou motory a topení. |
| Rozsah napětí | 3 kV až 36 kV (až 40,5 kV u specializovaných modelů). | Až 15 kV, typicky 200 A až 630 A. |
| Typické zatížení | Transformátory, generátory, kondenzátory, velké motory, distribuční napáječe. | Motory, osvětlení, topné okruhy a často spínaná zařízení. |
| Přepínací frekvence | Méně časté (ochrana a izolace). | Velmi časté (tisíce operací). |
| Hodnocení zkratu | Vysoká (typicky 20 kA až 50 kA). | Nižší (do 10 kA). |
Vakuové jističe nabízejí přesvědčivou sadu výhod, díky kterým jsou preferovanou volbou pro aplikace se středním napětím:
VCB jsou k dispozici v několika konfiguracích, aby vyhovovaly různým prostředím a provozním potřebám.

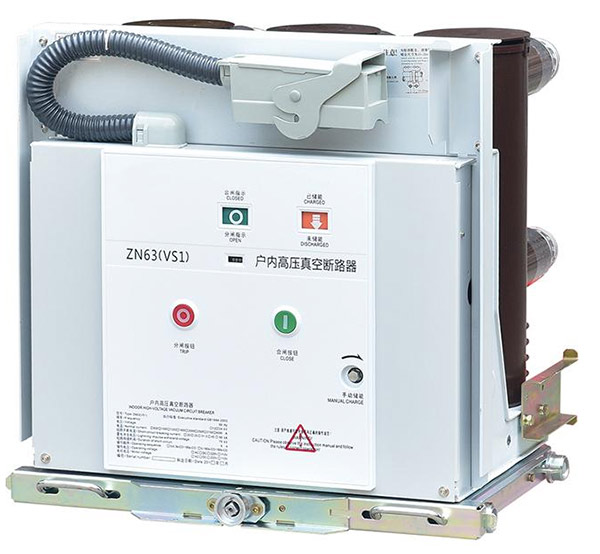

Kompaktní jednotky určené pro instalaci do rozváděčových panelů v továrnách, komerčních budovách a vnitřních rozvodnách. Příklady zahrnují široce používané pevné a výsuvné typy VS1-12.
Modely odolné vůči povětrnostním vlivům vyrobené pro rozvodny a přenosové sítě, schopné odolat dešti, větru a teplotním extrémům.
VCB jsou nezbytné v širokém spektru průmyslových odvětví a infrastruktury:
A1: Hlavním rozdílem je médium pro zhášení oblouku – VCB používají vakuum, zatímco přerušovače SF₆ používají stlačený plyn. VCB jsou šetrnější k životnímu prostředí (žádné emise skleníkových plynů), mají rychlejší obnovu dielektrika a vyžadují méně údržby pro aplikace se středním napětím.
Odpověď 2: Vakuové zhášedlo je utěsněno po celou dobu životnosti, za normálních podmínek obvykle vydrží 10–20 let. Mechanická životnost ovládacího mechanismu často přesahuje 30 000 operací.
Odpověď 3: Ano, ale specializované kondenzátorové spínací VCB s řízeným spínáním se doporučují k minimalizaci předúderů, zapínacích proudů a opětných zážehů, čímž je zajištěna životnost kontaktů a stabilita systému.
Odpověď 4: Běžná údržba se zaměřuje na ovládací mechanismus, elektrická připojení a řídicí obvody – nikoli na samotný vakuový zhášedlo. Typické úkoly zahrnují vizuální kontrolu, měření přechodového odporu a mechanické provozní zkoušky každých 3–5 let.
A5: Rozhodně. Venkovní VCB jsou speciálně navrženy s kryty odolnými vůči povětrnostním vlivům, vysoce kvalitními izolátory a antikorozní úpravou, aby vydržely drsné podmínky prostředí.
Vakuové jističe jsou jasným vítězem pro moderní rozvody středního napětí, kombinující vynikající výkon, odpovědnost k životnímu prostředí a dlouhodobou spolehlivost. Jak průmysl pokračuje ve vyřazování SF₆, poptávka po vysoce kvalitních VCB bude stoupat. Výběr důvěryhodného výrobce je zásadní pro zajištění konzistentního výkonu a bezpečnosti vašeho zařízení.
Comewill, přední továrna a dodavatel se sídlem v Číně, nabízí komplexní řadu vnitřních, venkovních a specializovaných VCB. Naše produkty jsou precizně navrženy, přísně testovány a jsou dostupné jak pro objednávky na sklad, tak pro zakázkové velkoobchodní projekty. Výběrem Comewill získáte výhody z přímých výrobních cen, technických znalostí a vstřícné zákaznické podpory.
