Vakuový jistič (VCB), kritické zařízení v moderních rozvodech středního napětí. Prozkoumáme základní fyziku zhášení oblouku ve vakuu, rozebereme základní součásti – od vakuového zhášedla po ovládací mechanismus – a představíme podrobné praktické srovnání s technologií SF₆. Článek také nastiňuje klíčové oblasti použití, výběrová kritéria a osvědčené postupy údržby, všechny založené na principech průmyslového inženýrství. Jako profesionálVýrobce a dodavatel se sídlem v Číně, Comewilldodává vysoce kvalitní, přizpůsobitelná řešení VCB, která kombinují spolehlivost, dlouhou životnost a ekologickou odpovědnost pro průmyslové, komerční a utilitní projekty po celém světě.

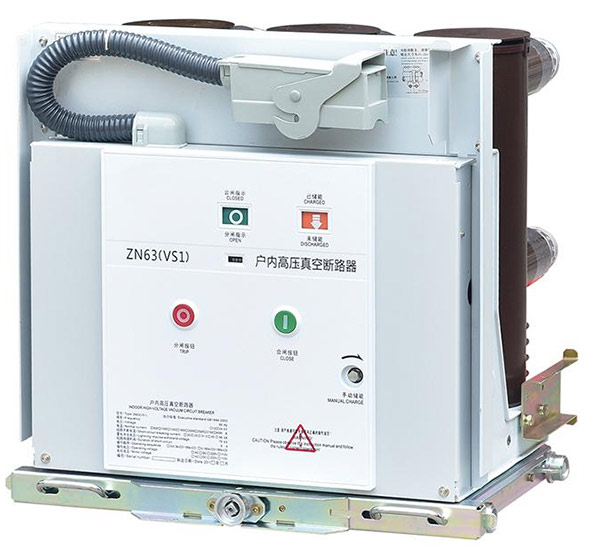

TheVakuový jistič (VCB)se stala základním kamenem spolehlivých rozvodů vysokého napětí, sloužící jako primární ochranné zařízení v rozvodnách, průmyslových závodech a komerčních zařízeních. Na rozdíl od starších technologií, které se spoléhají na olej, vzduch nebo plyn SF₆, využívá VCB prostředí s vysokým vakuem k uhašení oblouku, který vzniká při odpojení kontaktů během poruchy. Tato metoda nabízí výrazné výhody v rychlosti spínání, provozní spolehlivosti a bezpečnosti životního prostředí, a proto je preferovanou volbou pro aplikace od 3 kV do 36 kV.
Moderní elektrická infrastruktura vyžaduje vybavení, které nejen funguje pod zátěží, ale vyžaduje také minimální zásahy po desetiletí provozu. VCB splňují tuto výzvu prostřednictvím svých utěsněných zhášedel na celou dobu životnosti a robustních mechanických konstrukcí, které výrazně zkracují intervaly údržby ve srovnání s jinými typy jističů.Comewill, jako zkušený čínský výrobce, se specializuje na výrobu VCB, které jsou navrženy tak, aby poskytovaly konzistentní výkon v široké škále provozních podmínek, od tropické vlhkosti až po průmyslová prašná prostředí.
Tento článek nabízí originální technický pohled na technologii VCB se zaměřením na inženýrské principy, které řídí její provoz, kritické komponenty, které zajišťují její dlouhou životnost, a praktické faktory, které musí inženýři zvážit při výběru a specifikaci těchto zařízení pro nové nebo modernizované projekty.
Jádrem každého VCB je základní fyzikální princip: neschopnost elektrického oblouku udržet se ve vysokém vakuu. Když se kontakty jističe rozpojí za poruchových podmínek, proud se snaží udržet cestu skrz ionizované kovové páry. Protože je však přerušovač evakuován na tlak pod 10⁻⁴ Pa, je střední volná dráha molekul extrémně dlouhá a dostupné částice pro ionizaci jsou vzácné.
Oblouk, který se tvoří, existuje téměř výhradně jako plazma kovových par z kontaktních povrchů. Jak proud přirozeně prochází nulou v cyklu střídavého proudu, tato pára téměř okamžitě kondenzuje na chladnějších kontaktních plochách a okolních obloukových štítech. Tato rychlá kondenzace – známá jakoobnova dielektrika—zabraňuje opětovnému zapálení oblouku a účinně odstraňuje poruchu během poloviny cyklu. Celý proces je čistý, tichý a vytváří minimální erozi kontaktů, což přispívá k vysoké elektrické odolnosti VCB, často přesahující 5 000 operací při plném zatížení.
Důležité je, že konstrukce vakuového zhášedla zajišťuje, že oblouk zůstane koncentrovaný a difúzní, čímž se zabrání vzniku horkých míst, která by mohla poškodit keramický obal. Použití specifických kontaktních geometrií, jako jsou kontakty axiálního nebo radiálního magnetického pole, dále řídí pohyb oblouku a zajišťuje rovnoměrné opotřebení, čímž prodlužuje funkční životnost zhášedla. Tento princip zhášení oblouku dělá VCB výjimečně vhodnými pro časté spínací úlohy, jako je spouštění motoru nebo přepínání kondenzátorové baterie, kde by jiné technologie degradovaly rychleji.
Pro aplikace středního napětí je volba mezi vakuovou a SF₆ technologií běžným technickým rozhodnutím. Obě jsou vyspělé technologie, ale jejich vlastnosti se odlišují od priorit projektu. Níže uvedená tabulka poskytuje originální podrobné srovnání založené na provozních a environmentálních faktorech, aniž by se spoléhalo na data externích dodavatelů.
| Parametr | Vakuový jistič (VCB) | Jistič SF6 |
|---|---|---|
| Přerušení Střední | Vakuum (dielektrická pevnost ~10⁷ V/m) | Plyn SF₆ pod tlakem (obvykle 5–7 barů) |
| Typická třída napětí | 3 kV – 36 kV (primární střední napětí) | 3 kV – 800 kV+ (pokrývá VN až VVN) |
| Vliv na životní prostředí | nulové emise; žádný skleníkový efekt | Vysoký GWP (23 500x CO₂); vyžaduje přísnou manipulaci a recyklaci |
| Kontaktujte Erosion & Life | Nízká eroze; elektrická životnost až 30 úplných poruch nebo 5 000+ sepnutí | Mírná eroze; produkty rozkladu plynu vyžadují řízení |
| Režim údržby | Minimální; zhášedla jsou zapečetěna na celý život; pouze mazání mechanismu | Periodické kontroly hustoty plynu; monitorování vlhkosti a vedlejších produktů |
| Operační mechanismus | Pružinový nebo magnetický pohon – nízká spotřeba energie | Pružinová, hydraulická nebo pneumatická – často s vyšší energií |
| Typické silné stránky | Časté spínání, nenáročné na údržbu, šetrné k životnímu prostředí | Vynikající pro vysokonapěťové, kompaktní instalace, schopnost vysokého poruchového proudu |
Toto srovnání ukazuje, že VCB jsou obzvláště silné v aplikacích, kde je rozhodující odpovědnost vůči životnímu prostředí, častý provoz a nízké náklady na životní cyklus. Pro energetické společnosti a průmyslové uživatele, kteří hledají udržitelné, vysoce výkonné řešení pro sítě středního napětí, představují VCB přesvědčivou technologickou volbu.Comewillvyrábí VCB, které využívají těchto inherentních výhod, a nabízí řadu produktů od 12 kV do 40,5 kV pro vnitřní i venkovní použití.
VCB je sestava přesně navržených součástí, z nichž každá hraje klíčovou roli při zajišťování spolehlivého provozu. Dvě nejdůležitější části jsou vakuové zhášedlo a ovládací mechanismus.
Vakuové zhášedlo je hermeticky uzavřený keramický válec obsahující pevné a pohyblivé kontakty. Keramický materiál (často oxid hlinitý) poskytuje vynikající dielektrickou izolaci a mechanickou pevnost. Uvnitř kovový měch spojuje pohyblivý kontakt s vnější ovládací tyčí, udržuje vakuové těsnění a zároveň umožňuje axiální pohyb. Sofistikovaný systém stínění obklopuje kontakty, aby kondenzovaly kovové páry a bránily jejich usazování na keramickém vnitřním povrchu, čímž je zachována integrita izolace po celou dobu životnosti zařízení. Kontaktní materiál, typicky slitina mědi a chrómu, je zvolen pro svou odolnost vůči svařování a schopnost udržovat nízký řezný proud, což je důležité pro indukční spínání zátěže.
Ovládací mechanismus poskytuje hnací sílu k otevření a zavření kontaktů přesným a rychlým způsobem. Mechanismy ovládané pružinou jsou u VCB nejběžnější kvůli jejich spolehlivosti a nezávislosti na externích zdrojích energie během vypínání. Energie je uložena v uzavírací pružině (přes ruční nebo motorický nabíjecí systém) a uvolněna, když je přijat vypínací signál. Tato konstrukce s uloženou energií zajišťuje, že se jistič otevírá konzistentní rychlostí a silou, bez ohledu na ovládací napětí. Mezi další možnosti patří magnetické aktuátory, které používají permanentní magnety a cívku pro aretaci, což nabízí jednodušší mechanickou konstrukci s menším počtem pohyblivých částí. VCB od Comewill jsou vybaveny robustními mechanismy, jako je řada CT, navrženými pro tisíce operací s minimálním nastavením.
VCB jsou kategorizovány podle jejich instalačního prostředí a specifických provozních požadavků. Dva primární typy jsou:
Mezi klíčové oblasti použití patří:
Díky širokému portfoliu,Comewilldodává VCB pro vnitřní i venkovní aplikace a nabízí přizpůsobení pro splnění specifických požadavků zákazníků a projektových standardů.
Výběr správného VCB pro konkrétní projekt vyžaduje důkladné vyhodnocení jak parametrů systému, tak provozních podmínek. Následující kritéria tvoří základ správného rozhodnutí o zadání zakázky:
Pečlivým vyhodnocením těchto kritérií mohou inženýři a nákupní týmy specifikovat VCB, které nejen splňuje okamžité technické požadavky, ale také poskytuje dlouhodobou spolehlivost a nákladovou efektivitu.Comewillposkytuje podrobnou technickou podporu, která zákazníkům pomáhá orientovat se v těchto možnostech, a nabízí produkty, které splňují hlavní mezinárodní standardy.
Primární výhoda spočívá v jeho schopnosti uhasit oblouk téměř okamžitě po nule proudu ve vakuu, což poskytuje rychlou obnovu dielektrika. To má za následek velmi krátké doby oblouku, sníženou erozi kontaktů a minimální údržbu, díky čemuž je vysoce spolehlivý pro systémy středního napětí.
VCB jsou primárně určeny pro aplikace středního napětí, pokrývají rozsah přibližně od 3 kV do 36 kV. Díky tomu jsou standardní volbou pro distribuční sítě a průmyslové energetické systémy.
VCB mají významnou výhodu pro životní prostředí, protože používají jako přerušovací médium vakuum, které nemá žádný skleníkový efekt. Naproti tomu plyn SF₆ má velmi vysoký potenciál globálního oteplování (GWP) a vyžaduje pečlivé zacházení a postupy recyklace na konci životnosti.
Dvě nejkritičtější součásti jsou vakuové zhášedlo (utěsněné kontakty) a ovládací mechanismus. Materiál kontaktu a stínění zhášedla určují elektrickou životnost, zatímco konstrukce mechanismu a kvalita materiálu diktují mechanickou odolnost.
Ano, VCB jsou výjimečně vhodné pro časté spínací úlohy, jako je spouštění motoru, přepínání baterií kondenzátorů a ovládání obloukové pece. Jejich robustní konstrukce a nízká kontaktní eroze umožňují vysoký počet bezpečných operací.
VCB vyžadují velmi minimální údržbu. Mezi primární úkoly patří periodická kontrola správného mazání ovládacího mechanismu, kontrola mechanických indikátorů a vizuální kontrola zhášedla, zda nejeví známky poškození. Zhášedla samotná jsou utěsněna na celou dobu životnosti a za normálních provozních podmínek nevyžadují doplňování plynu nebo výměnu kontaktů.
