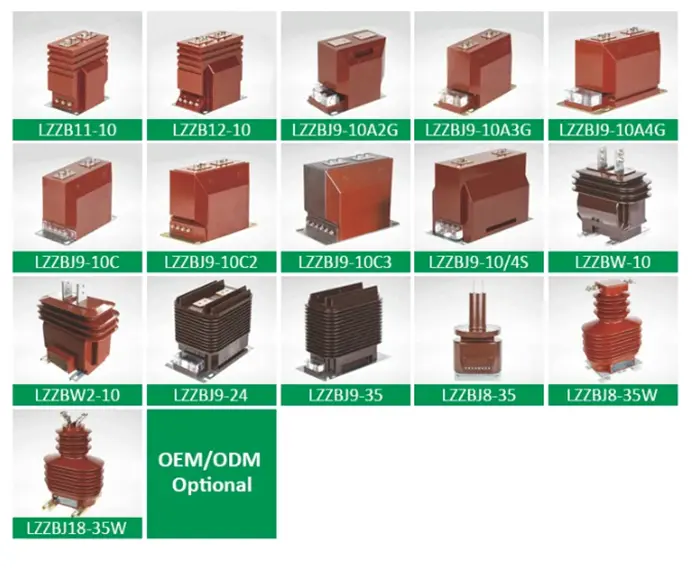

Comewill, důvěryhodný výrobce a dodavatel elektrických měřicích a ochranných zařízení v Číně, poskytuje0,72–40,5 kV transformátor vnitřního proudu (CT)pro průmyslové, komerční a užitkové aplikace.
Transformátor vnitřního proudu 0,72-40,5 kVfunguje na základě elektromagnetické indukce, převádí vysoké primární proudy na nižší, měřitelné sekundární proudy, což umožňuje přesné měření a ochranu.
1. Elektromagnetická indukce: Střídavý proud primárním vodičem generuje magnetické pole v železném jádru, které indukuje proporcionální proud v sekundárním vinutí (např. poměr 1000:1).
2. Izolace signálu: Sekundární proud (typicky 5A nebo 1A) je izolován od vysokonapěťového primárního okruhu, což zajišťuje bezpečnost personálu a zařízení.
3. Kontrola přesnosti: Materiály s vysokou magnetickou vodivostí, jako jsou plechy z křemíkové oceli nebo nanokrystalické slitiny, minimalizují hysterezní ztráty a dosahují úrovně přesnosti až 0,2 (chyba ±0,2 %), v souladu s normami IEC 60044-1.

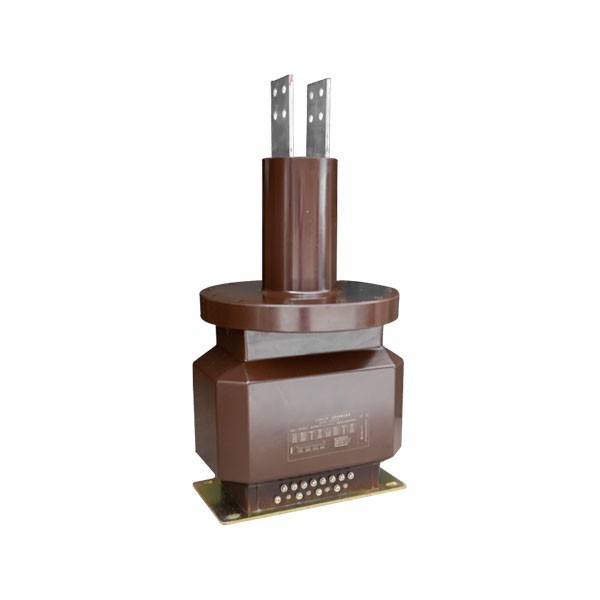

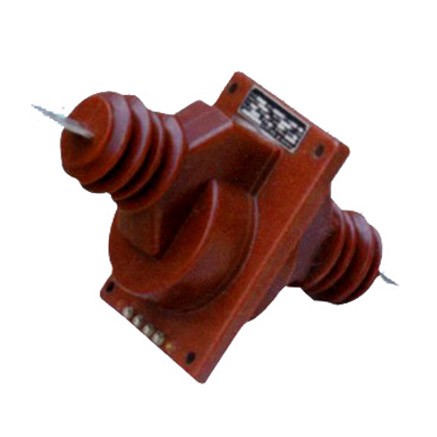

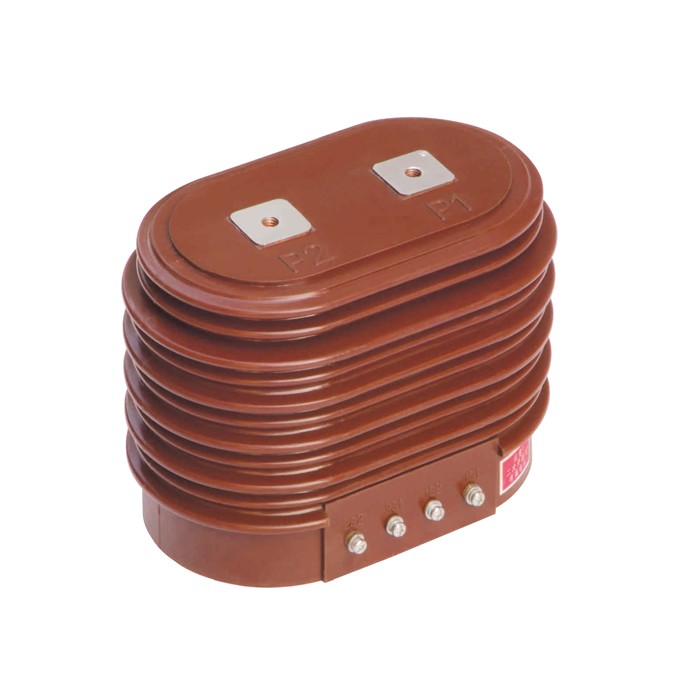

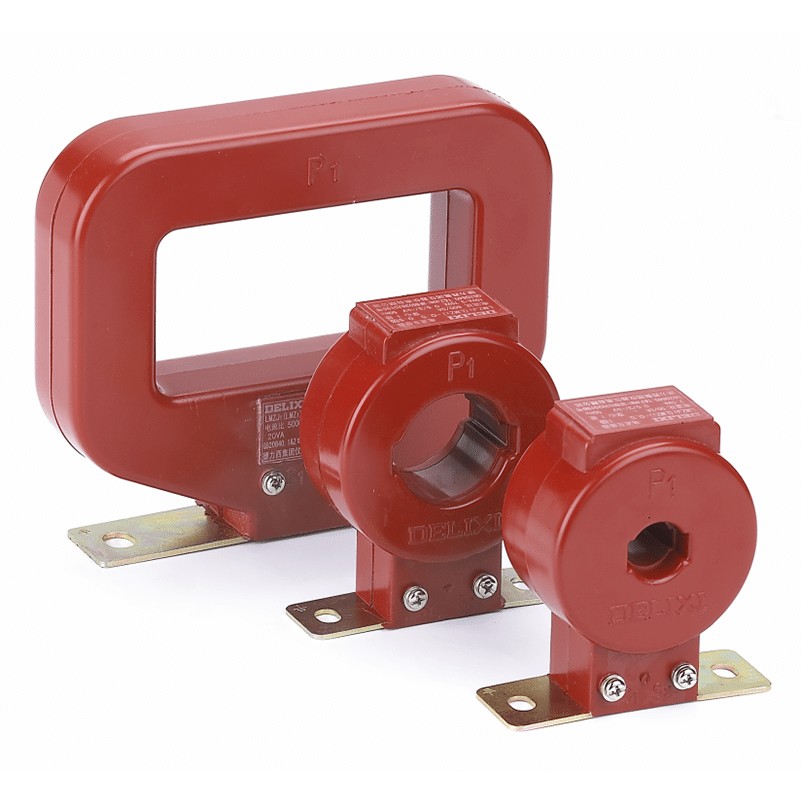

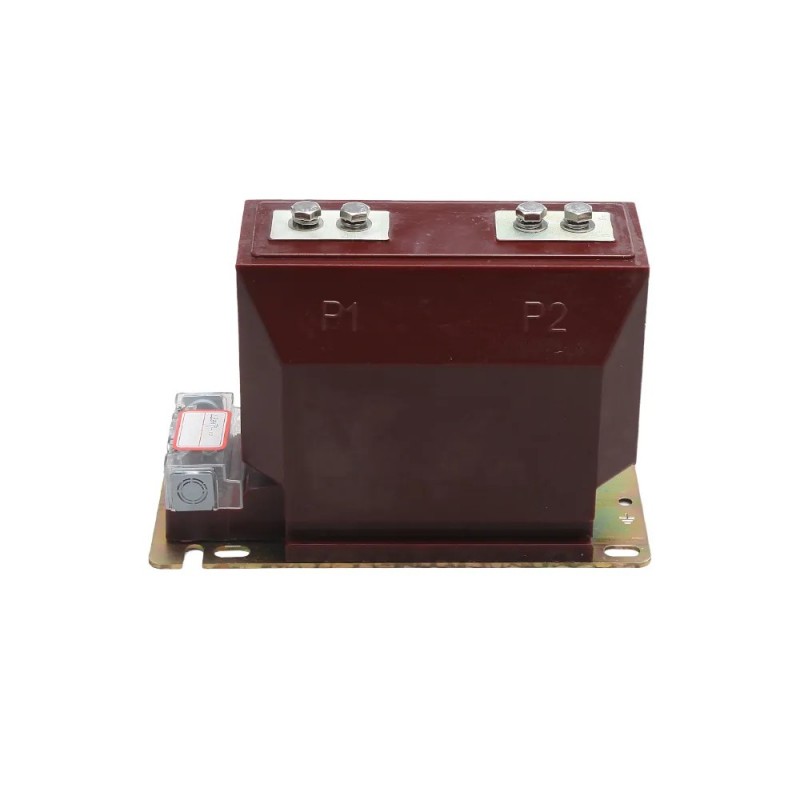

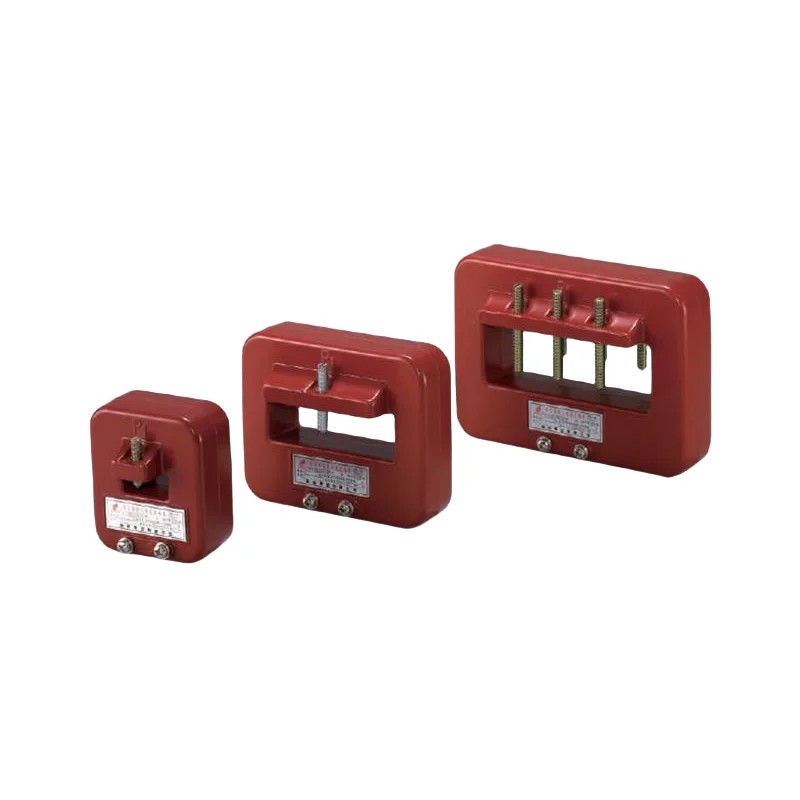

1. Elektromagnetické CT
Vlastnosti: Železné jádro s vinutím, cenově výhodné, vysoce stabilní.
Použití: Distribuční systémy pod 10 kV, např. průmyslové nebo komerční měření elektřiny.
Parametry Příklad: Jmenovitý proudový poměr 200/5A, zátěžová impedance 2,5 Ω (GB/T 20840.2-2014).
2. Elektronické CT
Vlastnosti: Používá Hallovy prvky nebo senzory z optických vláken, široké frekvenční pásmo (0,1Hz–1MHz), silný odpor EMI.
Aplikace: Nová výroba energie, vysokorychlostní železniční trakční systémy.
3. Rogowski Cívka
Vlastnosti: Bezjádrový design, vysoká linearita, vhodný pro měření přechodných proudů.
Parametry Příklad: Výstupní signál 0,333V/kA, lineární chyba <±0,1% (IEEE C57.13-2016).
Měření elektřiny
Vysoce přesné průmyslové nebo komerční měřiče, typicky vyžadující přesnost 0,5S (±0,5 %), podle DL/T 725-2013.
Ochrana relé
Nadproudová nebo diferenciální ochrana; CT musí splňovat specifické limity chyb (např. 5P20, chyba ≤5 % při 20× jmenovitém proudu).
Průmyslový monitoring
Vysokofrekvenční nebo vysokorychlostní aplikace (např. ocelárny, indukční pece) vyžadují elektronické CT s frekvenční odezvou >10 kHz.
Jmenovitý proud: Pro optimální ochranu zvolte 1,2–1,5× zátěžový proud.
Úroveň přesnosti: Použijte 0,2 pro měření CT; 5P/10P pro ochranu CT.
Vyhněte se otevřenému okruhu na sekundárním: Může generovat nebezpečné kV napětí.
Kontrola izolace: Pravidelně kontrolujte, zda je izolační odpor vTransformátor vnitřního proudu 0,72-40,5 kVje ≥1MΩ.
Přizpůsobení scénářů: Vyberte typ CT (elektromagnetické, elektronické, Rogowski) na základě potřeb aplikace, přesnosti, nákladů a spolehlivosti.
