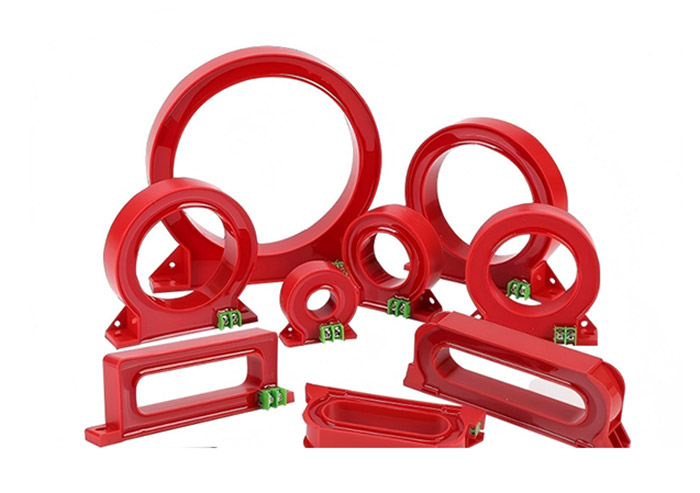

Jako profesionální výrobce proudových transformátorů v Číně,Comewillvám rádi poskytneme na míruTransformátor proudu s nulovou složkou, což je jednootáčkový průchozí transformátor proudu určený k detekci proudu nulové složky v energetických systémech. Sleduje vektorový součet třífázových proudů a identifikuje svody nebo zemní poruchy v distribučních sítích.
Když dojde k abnormálnímu proudu v důsledku poškození izolace nebo poruchy uzemnění, transformátor vyšle signál do ochranného zařízení, jako jsou reléová ochranná zařízení nebo ovladače ochrany proti úniku. Tento proces umožňuje systému vydávat alarmy nebo odpojovat vadný okruh.
Proudový transformátor s nulovou sekvencí se běžně instaluje kolem silových kabelů nebo přípojnic, takže je vhodný pro monitorování vysokonapěťových a nízkonapěťových elektrických systémů.
1. Struktura prstencového jádra
Transformátor používá kruhové železné jádro se sekundárním vinutím, které detekuje proudovou nerovnováhu.
2. Zapouzdření z epoxidové pryskyřice nebo silikonové pryže
Železné jádro a vinutí jsou utěsněny v ochranném plášti, který poskytuje odolnost proti vlhkosti a ochranu proti přeskoku znečištění.
3. Dva typy instalace
Produkty jsou dostupné v integrálním typu (předinstalované během pokládání kabelů) a otevřeném typu (instalované kolem stávajících kabelů).
4. Technologie Rogowského cívky
Některé konstrukce využívají technologii snímání cívek Rogowski pro převod proudových signálů na měřitelné napěťové výstupy.
1. Použitelný rozsah napětí: 0,4 kV až 66 kV.
2. Frekvence sítě: Standardní pracovní frekvence je 50 Hz
3. Provozní teplota: -10°C až +40°C.
4. Stejný název: po proniknutí ze strany "L1" je druhý "K1";
Správná instalace zajišťuje přesné fungování aTransformátor proudu s nulovou složkou.
Integrální typ instalace
U integrovaných transformátorů musí kabel před instalací kabelu projít transformátorem.
Otevřete typ instalace
Otevřené modely lze namontovat na stávající kabely oddělením těla transformátoru a jeho opětovnou montáží kolem vodiče.
Uspořádání uzemnění
V některých zemnících systémech by měly kabely projít transformátorem před připojením k uzemňovacímu bodu, aby byla zajištěna správná detekce svodového proudu.
Mechanické vyrovnání
Při opětovné montáži dělených transformátorů musí být obě poloviny správně vyrovnány, aby se zabránilo odchylkám měření.
