Comewill, důvěryhodný výrobce a dodavatel elektrických zařízení se sídlem v Číně, nabízí vysokou kvalituKombinované přístrojové transformátorykteré integrují funkce proudového transformátoru a transformátoru napětí v jedné jednotce. Tyto transformátory, které jsou k dispozici skladem, velkoobchodně a na zakázku, poskytují kompaktní, bezpečná a cenově výhodná řešení pro měření a ochranu elektrické energie v distribučních systémech. Jsou široce používány v průmyslových, těžebních a venkovských energetických sítích.

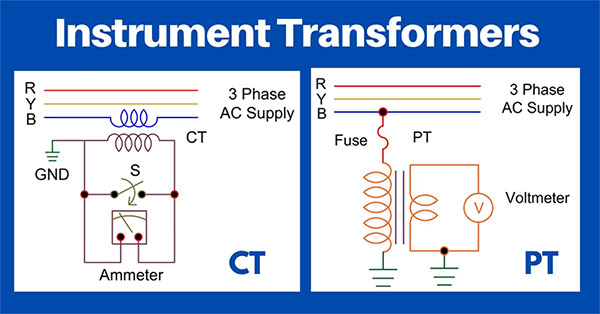

Kombinované přístrojové transformátory jsou druhem elektrického zařízení, které spojuje funkce proudového a napěťového transformátoru do jednoho krytu. Proudová jednotka je připojena sériově k vedení vysokého proudu, zatímco napěťová jednotka je připojena paralelně k vedení vysokého napětí. Obě jednotky sdílejí společné jádro a izolaci, což umožňuje současný sběr napěťových a proudových signálů a zároveň izoluje vysokonapěťové primární okruhy od sekundárních měřicích zařízení. Tato konstrukce zajišťuje bezpečnost obsluhy a zařízení a zároveň snižuje složitost instalace.
Měření napětí
Napěťový úsek indukuje proporcionální nízké napětí v sekundárním vinutí, když primárním obvodem protéká vysoké napětí. Tento nízkonapěťový výstup (typicky 100V) je pak využíván voltmetry, elektroměry nebo ochrannými relé.
Měření proudu
Proudová sekce převádí velké primární proudy na malé, měřitelné sekundární proudy (obvykle 5A nebo 1A). Tyto výstupy jsou dodávány do měřičů proudového transformátoru nebo reléových ochranných zařízení, přičemž zajišťují přesné monitorování a měření.
Izolace a bezpečnost

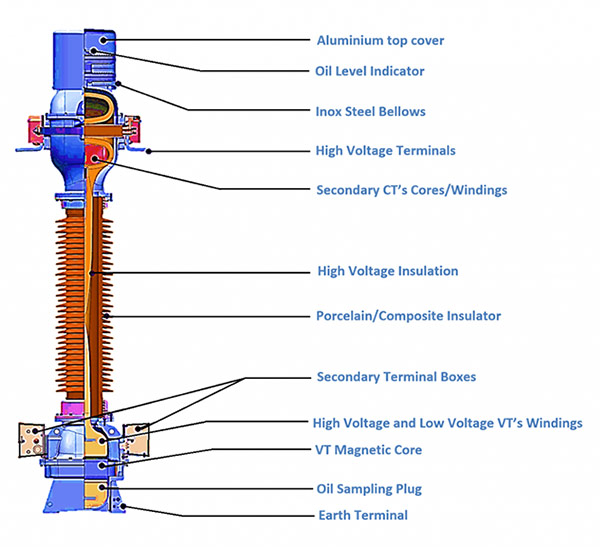

Uvnitř kombinovaného transformátoru jsou proudové a napěťové jednotky zapouzdřeny ve společném izolačním plášti, často naplněném olejem nebo epoxidovým litím. Sekundární strana musí být uzemněna a obvody se musí vyvarovat přerušení nebo zkratu, aby byla zajištěna bezpečnost.

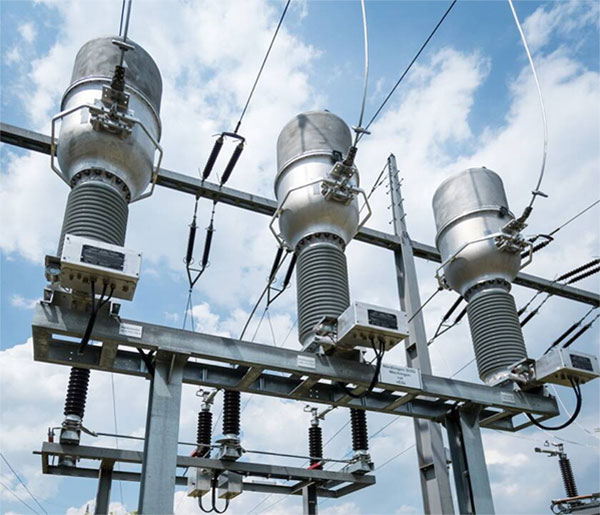

Továrna ComewillKombinované přístrojové transformátoryjsou vhodné pro:
Vysokonapěťové měřicí boxy
Sloupové transformátory
Rozvodné skříně
Jsou zvláště užitečné ve scénářích třífázového měření, jako jsou konfigurace V/V (dva napěťové transformátory) nebo Y/Y (tři napěťové transformátory) pro symetrické nebo nesymetrické zátěže.
1. Kompaktní design a snadná instalace – Integrace proudových a napěťových transformátorů do jedné jednotky snižuje nároky na prostor a zjednodušuje nastavení.
2. Efektivita nákladů – Nákup kombinované jednotky snižuje náklady na samostatné transformátory, složitost výroby a dobu instalace.
3. Elektrická izolace a spolehlivost – Úplné oddělení vysokonapěťových primárních a nízkonapěťových sekundárních obvodů zajišťuje bezpečnost obsluhy a zařízení.
4. Integrované měření a ochrana – Poskytuje současně standardní výstupy pro elektroměry a reléová ochranná zařízení.
5. Přizpůsobivost prostředí – Konstrukce s olejovou nebo plynovou izolací umožňují dlouhodobý provoz venku nebo v drsných podmínkách.
Kombinovaný transformátor – Kombinuje transformátory proudu a napětí do jednoho zařízení pro kompaktní instalaci a synchronizované měření. Vhodné pro projekty s omezeným prostorem nebo projekty citlivé na náklady.
Dělený transformátor – Odděluje proudové a napěťové transformátory pro flexibilní umístění a optimalizovanou přesnost. Umožňuje přizpůsobený výběr pro různé úrovně napětí a proudu.
Comewill, jako továrna a dodavatel se sídlem v Číně, poskytuje kvalitu, nízkou cenu a přizpůsobenoukombinované přístrojové transformátorykteré jsou skladem pro rychlé dodání. Naše systémy proudových transformátorů jsou vyráběny podle přísných norem kvality, aby splňovaly průmyslové a užitkové požadavky, zajišťující přesné měření, provozní bezpečnost a spolehlivé dlouhodobé používání.
