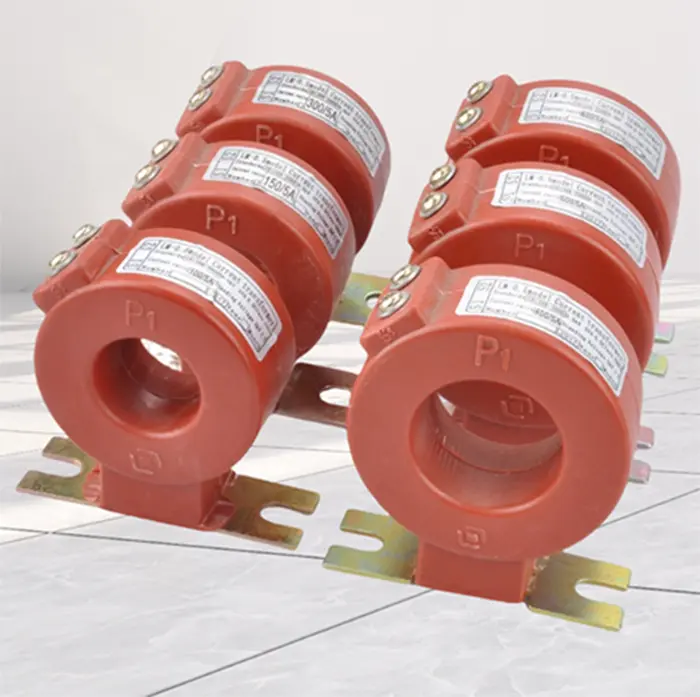

TheTransformátor proudu nafukovací skříňje zařízení pro měření a ochranu proudu určené pro plynem izolované rozvodné systémy, jako je C-GIS. Měří primární proud a poskytuje přesné signály pro měření a ochranu relé v kompaktních rozvaděčích.Comewill, profesionální dodavatel, poskytuje kvalitní proudový transformátor pro nafukovací skříň, který je skladem.
Transformátor proudu v nafukovací skříni je instalován uvnitř plynem izolovaných rozváděčových skříní, kde izolačním médiem může být fluorid sírový (SF₆) nebo suchý vzduch. Převádí vysoký primární proud na standardizovaný sekundární proud, obvykle 5A nebo 1A, který mohou bezpečně používat měřiče, relé a ochranná zařízení.
Protože je transformátor navržen pro konstrukce rozváděčů C-GIS, je obvykle namontován kolem vstupního nebo výstupního vodiče kabelu. Kompaktní velikost umožňuje, aby se vešel do utěsněných prostorů rozváděče při zachování stabilního izolačního výkonu.
Comewill je profesionální továrna vyrábějícíTransformátor proudu nafukovací skříňzařízení se zaměřuje na spolehlivost konstrukce a kompatibilitu instalace.
1. Struktura odlévání z epoxidové pryskyřice
Železné jádro a sekundární vinutí jsou zality epoxidovou pryskyřicí a tvoří tak utěsněné a nehořlavé tělo.
2. Kompaktní instalační design
Malé rozměry a nízká hmotnost umožňují instalaci přímo na kabelové okruhy nebo přípojnice uvnitř nafukovacích skříní.
3. Utěsněný primární vodič
Primární vodič je obvykle uzavřen v nerezovém nebo izolovaném krytu, aby byla zachována integrita izolace.
4. Návrh přirozeného chlazení
Integrovaná izolace a odvod tepla umožňují provoz transformátoru bez dalšího chladicího zařízení.
Jmenovitý primární proud
Běžné rozsahy zahrnují 20A až 600A, v závislosti na požadavcích distribuční sítě.
Jmenovitý sekundární proud
Standardní výstupy jsou 5A nebo 1A pro měřicí a ochranná zařízení.
Třída přesnosti
Typické kombinace zahrnují 0,5 / 10P, které podporují funkce měření i ochrany relé.
Jmenovitá frekvence
Většina jednotek pracuje na 50 Hz nebo 60 Hz.
Úroveň izolace
Typické úrovně izolace jsou 12/42/75 kV, vhodné pro aplikace v rozváděčích středního napětí.
Přizpůsobivost prostředí
Proudový transformátor s nafukovací skříní je navržen pro provoz v uzavřených prostředích rozváděčů, které mohou být vystaveny náročným podmínkám.
Teplotní rozsah
Typické provozní teploty se pohybují od -5°C do +45°C.
Odolnost vůči znečištění
Utěsněná izolace snižuje vliv prachu, vlhkosti a znečištění.
Provoz ve velkých nadmořských výškách
Mnoho návrhů podporuje instalaci v oblastech do 3000 metrů nad mořem.
Kompatibilita s plynovou izolací
Některé nové konstrukce používají jako izolační médium suchý vzduch místo SF₆, aby se snížil dopad na životní prostředí.
Spolehlivý čínský dodavatel zařízení proudového transformátoru nafukovacích skříní poskytuje produkty používané v různých odvětvích distribuce energie.
Mezi běžné aplikace patří:
Energetické systémy městské železniční dopravy
Průmyslové distribuční sítě
Hutní a petrochemické závody
Rozvodny vysokého napětí
Vysokohorská infrastruktura elektrické sítě
