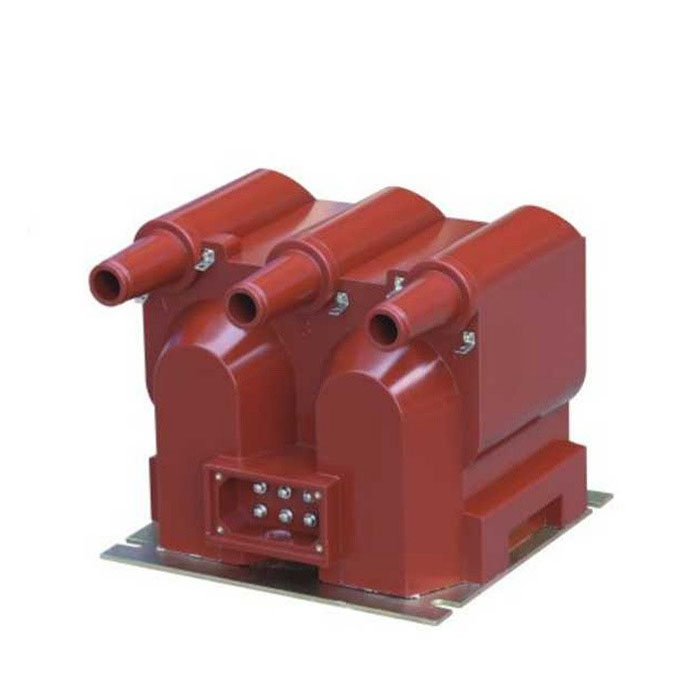

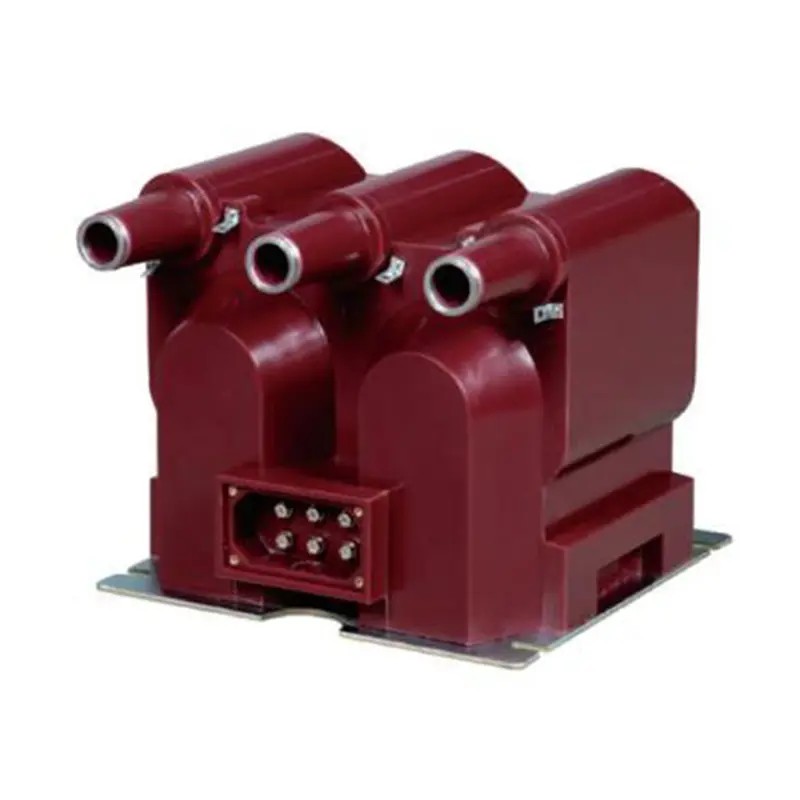

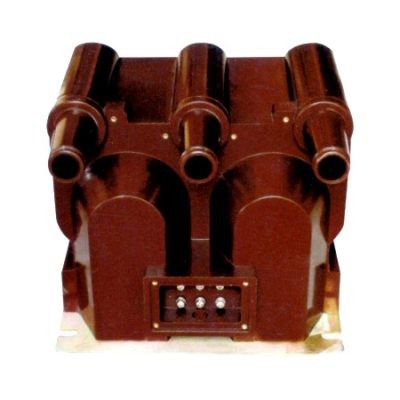

Jako profesionální výrobce v Číně by vám společnost Comewill ráda poskytla vysoce kvalitní transformátor napětí JSZV12-10R. Kromě své konstrukční přizpůsobivosti vyniká transformátor provozní bezpečností a kontinuitou. Charakteristickým rysem je konstrukce pojistek vyměnitelných za provozu – primární vinutí fází A, B a C jsou integrována s pojistkami proti zkratu, které lze vyměnit přes sekundární svorku bez přerušení provozu systému.
JSZV12-10R je navržen tak, aby se přizpůsobil různým podmínkám na místě. Podporuje standardní třífázovou konfiguraci vedení typu "V" a lze jej pohodlně rozložit na dvě nezávislé jednofázové jednotky, což nabízí flexibilitu pro instalaci a návrh systému.
Transformátor napětí JSZV12-10R je účelově zkonstruován tak, aby splňoval přísné požadavky 10kV vnitřních energetických systémů a kombinuje přesnost měření s provozní spolehlivostí.

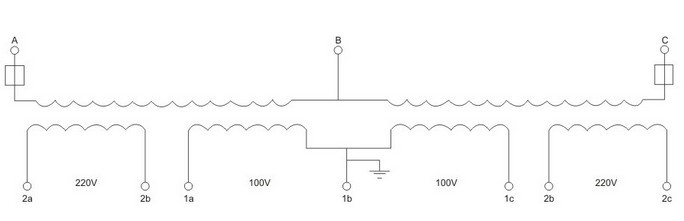

1. Funkce duálního sekundárního výstupu:
100V výstup: Navrženo pro vysoce přesné měření napětí a měření energie.
Výstup 220V: Slouží jako spolehlivý pomocný zdroj napájení pro ovládací mechanismy, čímž se snižuje potřeba dalších napájecích komponent.
2. Špičková izolace a odolnost:
Plně utěsněno vysoce kvalitní epoxidovou pryskyřicí, která nabízí vynikající odolnost proti vlhkosti, izolační pevnost a ochranu proti stárnutí – ideální pro komplexní nebo vysoce vlhká vnitřní prostředí.
Vyrobeno z vysoce kvalitních jader z křemíkového ocelového plechu válcovaného za studena pro zajištění nízkých ztrát a stabilního výkonu.
3. Komplexní bezpečnostní ochrana:
Vestavěné pojistky na všech primárních vinutích poskytují robustní ochranu proti zkratu.
Výměna pojistky je jednoduchá a nevyžaduje vypnutí systému, což zajišťuje maximální dobu provozuschopnosti.

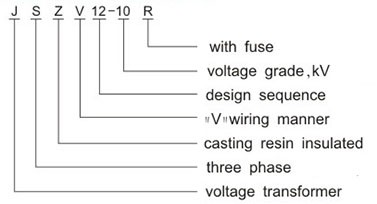

| Kód | Význam | Popis |
| J | Napěťový transformátor | Identifikuje kategorii zařízení pro okamžité rozpoznání. |
| S | Třífázový | Navrženo pro třífázové napájecí systémy, aby splňovalo potřeby víceokruhového měření a ochrany. |
| Z | Izolace z epoxidové pryskyřice | Označuje plně litý izolační proces pro zvýšenou odolnost proti vlhkosti a trvanlivost. |
| V | Kabeláž typu V | Označuje konfiguraci zapojení a poskytuje flexibilitu instalace. |
| 12-10 | Design a napětí | 12 je konstrukční řada; 10 představuje jmenovité napětí (10 kV), přesně odpovídající systémovým požadavkům. |
| R | S pojistkou | Označuje integrovanou ochranu proti zkratu pro zvýšenou provozní bezpečnost. |
Pro zajištění dlouhodobé stability a spolehlivosti je napěťový transformátor JSZV12-10R navržen tak, aby fungoval v rámci následujících parametrů prostředí. Jako profesionální továrna s hlubokými výrobními znalostmi může Comewill také poskytnout přizpůsobené úpravy pro nestandardní podmínky.
Teplotní rozsah: -5°C až +40°C
Nadmořská výška: ≤ 1000 m (k dispozici vlastní řešení pro instalace ve velkých nadmořských výškách)
Relativní vlhkost: ≤ 80 %
Okolní prostředí: Bez korozivních plynů, výparů nebo vodivého prachu (např. uhlíkový nebo kovový prášek)
Vibrace a nárazy: Místo instalace musí být bez silných vibrací nebo mechanických otřesů.
forma1:technická data napěťového transformátoru pro měření
| Typ | Jmenovitý poměr napětí (V) | Třída přesnosti a jmenovitý výkon (VA) | Maximální výkon (VA) | jmenovitá úroveň izolace (kV) | |
|
|
|||||
| třída 0,2 | třída 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Typ | Jmenovitý poměr napětí (V) | Třída přesnosti a jmenovitý výkon (VA) | Maximální výkon (VA) | jmenovitá úroveň izolace (kV) | |
|
|
|||||
| třída 0,2 | třída 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
forma 2: technický výkon transformátoru napětí pro výkon jističe
| Typ | Jmenovitý poměr napětí (V) | Třída přesnosti a jmenovitý výstup (VA) | Krátkodobý maximální výstupní výkon (VA) | jmenovitá úroveň izolace (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Poznámky: U napájecího zdroje pracujícího s jističem nesmí výdržné napětí překročit 15 %
