Proč je měření napětí v energetických systémech důležité?
Elektrické sítě nelze bezpečně a přesně ovládat bez spolehlivých informací o napětí. Operátory, ochranná relé, měřiče, automatizační systémy a monitorovací zařízení – to vše závisí na měřicích signálech, které představují stav primárního elektrického obvodu.
Přímé připojení konvenčních měřičů nebo nízkonapěťových řídicích zařízení k obvodu středního nebo vysokého napětí by bylo nepraktické a potenciálně nebezpečné. Přístrojové transformátory řeší tento problém vytvořením proporcionálního sekundárního signálu, který představuje primární napětí a zároveň zajišťuje elektrické oddělení mezi vysokonapěťovým obvodem a sekundárním měřicím obvodem.
Toto oddělení má několik praktických výhod. Měřicí zařízení může být navrženo pro standardizované sekundární napětí namísto přímého vystavení primárnímu systému. Ochranná relé mohou zpracovat ovladatelný signál. Elektroměry mohou plnit své funkce měření. Operátoři mohou získat informace o elektrické síti bez přivedení primárního napětí přímo do ústředny.
Poskytuje proporcionální napěťový signál pro měřiče a monitorovací zařízení.
Dodává informace o napětí do ochranných relé, která vyhodnocují abnormální stavy systému.
Odděluje sekundární měřicí okruh od primární sítě vysokého napětí.
Poskytuje elektrický signál, který může podporovat automatizaci, spínací logiku, synchronizaci a další řídicí funkce.
Informace o napětí jsou zvláště důležité v systémech, kde se neustále mění elektrický stav. Rozvodny, průmyslové rozvodné systémy, transformátorové napáječe, sítě obnovitelné energie a komplexní rozvodné sítě vyžadují spolehlivé informace o napětí systému.
Měření také podporuje odstraňování problémů. Pokud se pozorovaný sekundární signál neočekávaně změní, technici mohou prozkoumat, zda příčina souvisí s primárním systémem, přístrojovým transformátorem, kabeláží, ochranným obvodem nebo jinou částí měřicího řetězce.
Spolehlivý měřicí řetězec proto začíná u správně zvoleného přístrojového transformátoru. Přesnost, izolace, konfigurace připojení, sekundární zátěž, podmínky prostředí a požadavky na ochranu, to vše je třeba posuzovat společně.

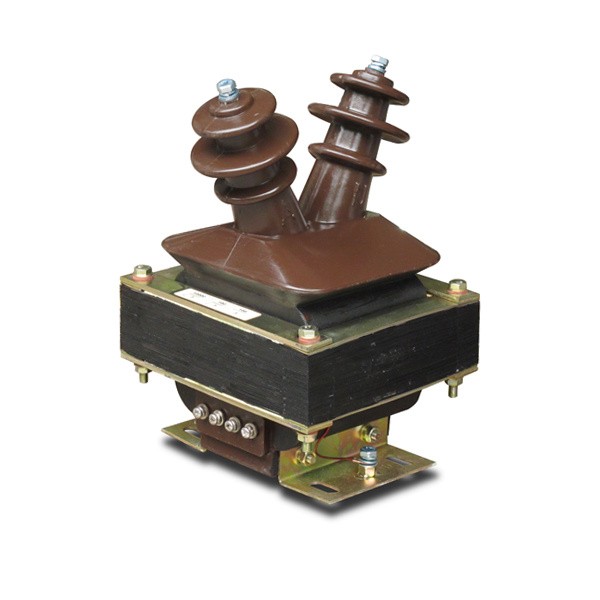

Jak funguje přístrojový transformátor napětí?
Elektromagnetický přístrojový transformátor napětí pracuje prostřednictvím elektromagnetické indukce. Primární vinutí je připojeno k vysokonapěťovému obvodu, zatímco sekundární vinutí poskytuje proporcionálně nižší napětí připojenému měřicímu nebo ochrannému zařízení.
Základní vztah je určen poměrem primárních závitů k sekundárním závitům. Když je primární vinutí pod napětím, v jádru se vytvoří magnetický tok. Tento tok indukuje v sekundárním vinutí napětí, které úměrně odpovídá primárnímu napětí v rámci navrženého pracovního rozsahu transformátoru.
Primární vinutí
Primární vinutí se připojuje k vysokonapěťovému obvodu. Jeho izolační systém je proto navržen tak, aby vydržel elektrické namáhání spojené s primární sítí.
V závislosti na architektuře produktu může mít primární vinutí různé fyzické konstrukce. Některé konstrukce používají konvenční uspořádání vinutí, zatímco jiné integrují vinutí do zapouzdřené izolační struktury.
Sekundární vinutí
Sekundární vinutí poskytuje signál se sníženým napětím pro měřiče, relé a další zařízení. Jeho výstup je navržen tak, aby zůstal úměrný primárnímu napětí za specifikovaných elektrických podmínek.
Magnetické jádro
Jádro poskytuje magnetickou dráhu potřebnou pro elektromagnetickou indukci. Konstrukce jádra a magnetické charakteristiky ovlivňují přesnost, chování při buzení, ztráty a schopnost transformátoru poskytovat stabilní sekundární signál.
Izolační systém
Izolační systém odděluje primární vinutí vysokého napětí od sekundárního vinutí, skříně a okolní konstrukce. V závislosti na konstrukci výrobku to může zahrnovat suchou izolaci, lití z epoxidové pryskyřice, olejovou izolaci, plynovou izolaci nebo jiná dielektrická uspořádání.
| Komponent | Primární funkce | Klíčová úvaha o designu |
|---|---|---|
| Primární vinutí | Připojuje se k vysokonapěťovému obvodu | Primární napětí a požadavky na izolaci |
| Sekundární vinutí | Poskytuje redukovaný signál měření | Sekundární napětí, přesnost, zátěž |
| Magnetické jádro | Poskytuje magnetickou dráhu | Materiál jádra a vlastnosti buzení |
| Izolační systém | Udržuje elektrické oddělení | Napěťové namáhání, prostředí, mechanická stabilita |
| Kryt nebo pouzdro | Poskytuje mechanickou ochranu a ochranu životního prostředí | Místo instalace a podmínky expozice |
Kvalita sekundárního signálu
Užitečný sekundární signál musí přesně reprezentovat primární napětí, zatímco připojené zařízení odebírá specifikovanou zátěž. Pokud měřicí obvod nadměrně zatěžuje sekundár, může to ovlivnit poměr napětí a přesnost.
To je důvod, proč by transformátor, kabeláž, svorky, měřiče, relé a další sekundární zařízení měly být hodnoceny jako jeden obvod.
Princip činnosti může být jednoduchý, ale dosažení stabilní přesnosti v reálných provozních podmínkách vyžaduje pečlivý návrh jádra, vinutí, izolace, spojů a mechanické struktury.
Jaké jsou hlavní typy a konfigurace?
Přístrojové transformátory napětí lze klasifikovat podle instalace, uspořádání fází, konfigurace vinutí, izolační technologie a principu činnosti. Tyto kategorie pomáhají inženýrům zúžit výběr podle systémových požadavků.
Vnitřní konfigurace
Vnitřní jednotky jsou určeny pro instalaci uvnitř rozváděčů, rozvoden, elektrických místností nebo jiných chráněných prostředí. Jejich design krytu a izolace lze optimalizovat kolem kontrolovaného vnitřního prostředí.
Designy odlévané z epoxidové pryskyřice jsou běžné v kompaktních vnitřních vysokonapěťových aplikacích, protože pevná izolace může vytvořit utěsněnou strukturu a přitom zachovat fyzickou sestavu relativně kompaktní.
Venkovní konfigurace
Venkovní jednotky čelí přímému vystavení dešti, vlhkosti, změnám teploty, slunečnímu záření, prachu, znečištění a dalším podmínkám prostředí. Jejich uspořádání a uspořádání izolace proto musí řešit venkovní provoz.
Jednofázové konfigurace
Jednofázové konstrukce se běžně používají tam, kde se každá fáze měří samostatně nebo kde aplikace vyžaduje definované uspořádání měření fáze-zem nebo fáze-fáze.
Třífázové konfigurace
Třífázová uspořádání mohou poskytovat koordinované měření napětí pro třífázové elektrické sítě. Přesné připojení závisí na konfiguraci neutrálu systému a ochranné nebo měřicí funkci.
Konfigurace se dvěma a třemi vinutími
Konstrukce se dvěma vinutími obsahuje jedno primární a jedno sekundární vinutí. Konstrukce se třemi vinutími přidává pomocné sekundární vinutí, které může podporovat samostatnou ochranu nebo funkci související s uzemněním, v závislosti na elektrickém schématu.
Suché a lité systémy
Systémy suchého typu používají pevnou nebo suchou izolaci bez kapalného dielektrika. Konstrukce z epoxidové pryskyřice může plně zapouzdřit vybrané komponenty a zajistit mechanickou stabilitu a odolnost proti vlhkosti a znečištění.
Designy ponořené do oleje
Konfigurace ponořené do oleje používají jako součást dielektrického a tepelného systému izolační olej. Tyto návrhy vyžadují vhodnou konstrukci nádrže, těsnění, olejové hospodářství a postupy údržby.
Nafukovací nebo plynem izolované konfigurace
Plynově izolované konstrukce lze použít tam, kde jsou vhodné uzavřené dielektrické systémy. Jejich výběr by měl zahrnovat zvážení těsnění krytu, vlastností plynu, řízení tlaku, servisních postupů a požadavků na životní prostředí.
Kapacitní a elektronické technologie
Ne každý systém měření napětí se spoléhá na konvenční elektromagnetický transformátor. Kapacitní napěťové transformátory používají kapacitní dělič v kombinaci s elektromagnetickou sekcí, zatímco elektronické napěťové senzory používají metody snímání a převodu signálu k vytvoření proporcionálního elektrického výstupu.
| Klasifikace | Typické možnosti | Výběr zaměření |
|---|---|---|
| Instalace | Vnitřní, venkovní | Expozice prostředí a design krytu |
| Fáze | Jednofázové, třífázové | Konfigurace sítě a schéma měření |
| Navíjení | Dvouvinutí, třívinutí | Měření, ochrana, pomocné funkce |
| Izolace | Suché, lité, olejové, plynové | Třída napětí, prostředí, údržba |
| Princip fungování | Elektromagnetické, kapacitní, elektronické | Úroveň napětí, přesnost, architektura systému |
Výběr by měl začít u požadavků na aplikaci a síť, nikoli pouze u kategorie produktu. Různé konfigurace mohou uspokojit podobné funkce měření a zároveň zajistit různé charakteristiky instalace a údržby.
Jak přesnost a zátěž ovlivňují výběr?
Přesnost je jedním z nejdůležitějších technických aspektů, protože sekundární signál může být použit pro měření energie, monitorování systému, ochranu, řízení nebo několik funkcí současně.
Třída přesnosti
Třída přesnosti popisuje přípustnou chybu měření za definovaných podmínek. Různé aplikace mohou mít různé požadavky na přesnost.
Měřicí obvody používané pro měření mohou vyžadovat větší přesnost než aplikace, kde transformátor primárně poskytuje ochranný signál. Správná třída tedy závisí na tom, co musí sekundární okruh splnit.
Jmenovitá zátěž
Zátěž se týká zátěže připojené k sekundárnímu vinutí. To zahrnuje měřiče, reléové vstupy, převodníky, kabeláž, svorkovnice a další připojená zařízení.
Pokud se skutečné zatížení sekundárního okruhu výrazně liší od podmínek, pro které byl transformátor specifikován, může se změnit přesnost a chování výstupu.
Přesnost poměru
Transformační poměr musí zůstat ve specifikované toleranci. Nesoulad mezi zamýšleným poměrem a skutečným poměrem může ovlivnit jak hodnoty měření, tak rozhodnutí o ochraně.
Fázový posun
V měřicích systémech zahrnujících výpočty výkonu záleží na fázových vztazích. Malé chyby ve fázovém posunu mohou ovlivnit přesnost výpočtů odvozených z napěťových a proudových signálů.
| Parametr | Co popisuje | Proč na tom záleží |
|---|---|---|
| Třída přesnosti | Přesnost měření za definovaných podmínek | Určuje vhodnost pro měření nebo ochranu |
| Jmenovitá zátěž | Zatížení sekundárního okruhu | Ovlivňuje sekundární napětí a přesnost |
| Transformační poměr | Vztah mezi primárním a sekundárním napětím | Zajišťuje, že měření správně reprezentuje primární systém |
| Fázový posun | Úhlový vztah mezi primárním a sekundárním napětím | Může ovlivnit výpočty napájení a ochrany |
Měření versus požadavky na ochranu
Aplikace orientované na měření se obecně zaměřují na udržování přesného proporcionálního výstupu v příslušném provozním rozsahu. Aplikace zaměřené na ochranu mohou klást větší důraz na chování transformátoru během abnormálních podmínek systému a schopnost sekundárního signálu podporovat činnost relé.
Toto rozlišení by se mělo odrazit v technické specifikaci. Výrobek vybraný pouze podle jmenovitého napětí může být nevhodný, pokud jeho přesnost a charakteristika zátěže neodpovídají připojenému obvodu.
Proč je izolace a elektrická izolace nezbytná?
Elektrická izolace je jedním z hlavních důvodů použití přístrojových transformátorů napětí. Primární okruh může pracovat při napětí vysoko nad bezpečným provozním rozsahem konvenčních měřicích a regulačních zařízení, takže izolační systém musí vytvářet spolehlivé oddělení mezi primárním a sekundárním okruhem.
Primární až sekundární izolace
Izolační systém musí odolat elektrickému namáhání spojenému se jmenovitým primárním napětím a definovanými přechodovými podmínkami. Návrh zahrnuje izolační materiály, povrchové cesty, vůle, uspořádání vinutí, zapouzdření, koncovky a geometrii skříně.
Pevná izolace
Konstrukce z lité pryskyřice mohou zapouzdřit vinutí a další elektrické součásti. Tento přístup může poskytnout kompaktní a mechanicky stabilní strukturu a zároveň snížit přímé vystavení vnitřních izolačních povrchů vlhkosti nebo znečištění.
Olejová izolace
Olej poskytuje jak dielektrickou izolaci, tak vlastnosti přenosu tepla. Konstrukce naplněné olejem potřebují vhodné uzavření a těsnění, aby se udrželo zamýšlené vnitřní prostředí.
Plynová izolace
Plynem izolované sestavy používají uzavřené dielektrické médium. Kryt si musí zachovat svou celistvost a servisní postupy musí brát v úvahu dielektrické médium a tlak nebo těsnicí uspořádání zařízení.
Dotvarování a odklizení
Světlost se týká nejkratší vzdálenosti vzduchem mezi vodivými částmi, zatímco dotvarování se týká vzdálenosti podél izolačního povrchu. Oba jsou důležité při navrhování zařízení středního a vysokého napětí.
Znečištění životního prostředí může zvýšit význam povrchové cesty, protože kontaminace na izolačním povrchu může vytvořit cestu pro svodový proud.
Izolace musí odolat předepsanému elektrickému namáhání bez porušení.
Izolační systém by si měl zachovat svou funkci při očekávaných vlhkostních, znečištěných a teplotních podmínkách.
Vinutí a izolace musí zůstat stabilní během přepravy, instalace a normálního provozu.
Nízkonapěťový měřicí obvod musí zůstat řádně oddělen od primární sítě.
Izolace proto není jedinou volbou materiálu. Jedná se o kompletní inženýrský systém zahrnující geometrii, materiály, kvalitu výroby, expozici prostředí a elektrickou koordinaci.
Pro kupující to znamená, že popis izolace by měl být konkrétní. Výchozím bodem jsou pojmy jako suchý typ, litá pryskyřice, olejové ponoření nebo plynová izolace, ale technická specifikace by měla také vysvětlovat zamýšlenou třídu napětí a podmínky instalace.
Jak se liší aplikace ochrany a měření?
Stejný primární napěťový obvod může poskytovat signály jak měřicím, tak ochranným systémům, ale požadavky těchto dvou funkcí nejsou totožné.
Aplikace měření
Měřicí systémy potřebují stabilní proporcionální napětí, aby měřiče a monitorovací zařízení mohly přesně reprezentovat primární systém. Přesnost v normálním provozním rozsahu je proto obzvláště důležitá.
Aplikace mohou zahrnovat měřiče napětí, měřiče energie, zařízení pro zajištění kvality energie, kontrolní systémy a další monitorovací zařízení.
Ochranné aplikace
Ochranná relé používají elektrické signály k identifikaci abnormálních podmínek. Informace o napětí mohou přispívat k podpětí, přepětí, směrování, vzdálenosti, synchronizaci nebo jiným ochranným funkcím v závislosti na architektuře sítě.
Transformátor musí poskytovat odpovídající signál za podmínek relevantních pro schéma ochrany.
Kombinované aplikace
Některé systémy používají samostatná sekundární vinutí pro různé funkce. Jedno vinutí může podporovat měření, zatímco druhé je přiřazeno k ochraně.
Toto uspořádání může pomoci izolovat požadavky různých obvodů a snížit interakci mezi měřicími zátěžemi a ochrannými vstupy.
| Aplikace | Typická sekundární funkce | Hlavní priorita designu |
|---|---|---|
| Měření napětí | Přesné proporcionální napětí | Specifikovaná přesnost a zátěž |
| Měření energie | Napěťový signál pro elektrické výpočty | Přesnost poměru a fázový výkon |
| Ochrana relé | Napěťový vstup pro chybovou logiku | Ochranný výkon a vhodné sekundární chování |
| Řídící systémy | Zpětná vazba napětí nebo synchronizace | Stabilní a správně škálovaný signál |
| Sledování | Údaje o stavu systému | Spolehlivá kvalita signálu a integrace |
Pomocná sekundární vinutí
Produkty se třemi vinutími mohou poskytnout další sekundární výstup pro specializované aplikace. Přesný účel závisí na konfiguraci systému a schématu ochrany.
To je jeden z důvodů, proč jsou technické výkresy cenné. Kompletní schéma vinutí odhaluje užitečnější informace než obecné tvrzení, že produkt má více výstupů.
Návrh sekundárního okruhu
Připojený obvod by měl být uvažován jako celek. Dlouhé kabely, svorkovnice, měřiče, relé, převodníky a další vybavení, to vše přispívá ke skutečné sekundární zátěži a chování signálu.
Jaký je rozdíl mezi elektromagnetickým a kapacitním designem?
Různé technologie měření napětí řeší stejný základní problém různými způsoby. Pochopení jejich provozních principů pomáhá technikům sladit zařízení se sítí a aplikací.
Elektromagnetická technologie
Konvenční elektromagnetická konstrukce využívá primární a sekundární vinutí spojené přes magnetické jádro. Je známý, dobře zavedený a vhodný pro mnoho aplikací měření a ochrany středního napětí.
Jeho výběr zahrnuje primární napětí, sekundární napětí, frekvenci, přesnost, zátěž, izolaci a konfiguraci vinutí.
Technologie kapacitního transformátoru napětí
Kapacitní napěťový transformátor používá kapacitní dělič ke snížení primárního napětí předtím, než elektromagnetická část transformátoru zpracuje signál. Tato architektura může být užitečná při vyšších napěťových úrovních a může také podporovat určité aplikace související s komunikací v závislosti na její konstrukci.
Kapacitní komponenty tvoří součást celkové sítě dělení napětí, takže izolace, frekvenční chování, kompenzace a připojení systému je třeba pečlivě zvážit.
Elektronické snímání napětí
Elektronické napěťové transformátory nebo snímače mohou používat snímací prvky a elektronické převodníky k vytvoření proporcionálního výstupu. Tyto technologie mohou podporovat kompaktní systémové architektury a integraci s digitální ochranou nebo monitorovacími systémy.
Je třeba jasně specifikovat výstupní rozhraní, požadavky na napájení, protokol signálu, přesnost, limity prostředí a kompatibilitu s navazujícím systémem.
| Technologie | Základní princip | Typická úvaha o výběru |
|---|---|---|
| Elektromagnetické | Primární a sekundární vinutí s magnetickou vazbou | Poměr, přesnost, zátěž, izolace, provedení jádra |
| Kapacitní | Kapacitní dělení napětí s převodem transformátoru | Napěťová třída, frekvenční chování, kompenzace, systémová integrace |
| Elektronický | Převod senzoru a elektronického signálu | Typ výstupu, elektronika, komunikace, přesnost, environmentální limity |
Proč na výběru technologie záleží
Správná technologie závisí spíše na síti než na obecné preferenci. Aplikace kompaktního vnitřního vysokonapěťového rozváděče může mít jiné požadavky než vysokonapěťová venkovní rozvodna.
Prostor, expozice prostředí, požadavky na izolaci, strategie údržby, přesnost měření, komunikační architektura a zamýšlená ochranná funkce – to vše ovlivňuje vhodnou technologii.
Jak vnitřní a venkovní návrhy řeší různé podmínky?
Instalační prostředí ovlivňuje kryt, izolaci, povrchovou ochranu, svorky, těsnění, mechanickou konstrukci a přístup k údržbě.
Vnitřní elektrické místnosti
Vnitřní zařízení obvykle těží z kontrolované teploty a vlhkosti ve srovnání s venkovními instalacemi. To umožňuje kompaktní konstrukci izolace a krytu za předpokladu, že samotná místnost udržuje vhodné podmínky prostředí.
Vnitřní vysokonapěťová zařízení se mohou také vejít do standardizovaných prostorů rozváděčů. Kompaktní rozměry, montážní uspořádání, přístup ke kabelům a orientace svorek jsou proto důležité.
Venkovní rozvodny
Venkovní vybavení musí odolat povětrnostním vlivům. Zařízení může ovlivnit déšť, vlhkost, ultrafialové záření, znečištění, prach, vítr a teplotní cykly.
Materiály pouzdra, těsnění, přístřešky, povrchová úprava, povrchová úprava a konstrukce terminálu by měly tyto podmínky odrážet.
Znečištění a kontaminace
Průmyslové areály a pobřežní oblasti mohou představovat podmínky kontaminace, které jsou výrazně náročnější než čisté vnitřní prostředí.
Izolační povrchy si musí zachovat odpovídající výkon, když jsou vystaveny vlhkosti a znečištění. Fyzické uspořádání izolátorů a ochranných přístřešků proto může být důležité.
Kolísání teploty
Venkovní vybavení může zaznamenat značné denní a sezónní změny teploty. Tyto změny mohou způsobit mechanickou expanzi a kontrakci, stejně jako riziko kondenzace.
| Stav | Potenciální efekt | Odpověď návrhu |
|---|---|---|
| Vlhkost | Kondenzační a izolační namáhání | Vhodné pouzdro a antikondenzační design |
| Déšť | Expozice vlhkosti | Vhodné těsnění, pouzdro a ochrana svorek |
| Znečištění | Povrchová kontaminace a únikové cesty | Vhodné uspořádání dotvarování a izolace |
| expozice UV záření | Stárnutí materiálu | Vhodné venkovní materiály a povrchová úprava |
| Cyklování teploty | Kondenzace a mechanické namáhání | Výběr materiálu a environmentální hodnocení |
Montážní poloha uvnitř rozváděče
Při instalaci uvnitř sestavy vysokonapěťového rozváděče se transformátor musí vejít do dostupného prostoru při zachování požadovaných vůlí a připojení.
Během fáze návrhu panelu by měly být přezkoumány kabelové trasy, primární svorky, sekundární vedení, kontrolní přístup a sousední zařízení.
Jak se liší jednofázové a třífázové aplikace?
Uspořádání fází je důležitou součástí návrhu systému, protože transformátor musí odpovídat způsobu měření napětí v elektrické síti.
Jednofázové měření
Jednofázové jednotky lze použít k měření jednotlivé fáze nebo definovaného napětí fáze-zem nebo fáze-fáze v závislosti na schématu zapojení.
Toto uspořádání je běžné, když jsou vyžadována samostatná měření fází nebo když návrh ochrany používá specifické napěťové reference.
Třífázové měření
Třífázové systémy vyžadují koordinované měření třífázových napětí. Konfigurace transformátoru závisí na tom, zda je systém uzemněný, neuzemněný nebo používá jiné neutrální uspořádání.
Schémata zapojení jsou proto nezbytná, protože dva systémy s podobným jmenovitým napětím mohou vyžadovat různé zapojení transformátoru.
Navíjecí uspořádání
Konstrukce s dvojitým vinutím poskytují jeden hlavní sekundární okruh. Provedení se třemi vinutími přidávají další sekundární vinutí, které lze přiřadit samostatné funkci.
Přídavné vinutí může být užitečné, když měřicí a ochranné obvody potřebují odlišné výstupy.
Schémata připojení
Možná uspořádání mohou zahrnovat měření fáze-fáze, měření fáze-země, uspořádání týkající se otevřeného trojúhelníku nebo jiné konfigurace specifické pro systém. Správné schéma závisí na elektrické síti.
Užitečné tam, kde je třeba měřit nebo monitorovat definované napětí jednotlivých fází.
Vhodné pro koordinované měření napětí v třífázových elektrických sítích.
Poskytuje jeden primární a jeden sekundární okruh pro zamýšlenou funkci měření nebo regulace.
Přidává pomocný sekundární výstup pro nezávislou ochranu nebo specializovaný obvod.
Proč na schématu zapojení záleží
Samotný název produktu nemůže vždy sdělit kompletní konfiguraci fáze a vinutí. Schéma zapojení ukazuje, které svorky patří ke každému vinutí a jak se má transformátor připojit k externímu systému.
To je zvláště důležité pro vlastní instalace, kde je sekundární okruh připojen k několika různým zařízením.
Jak by měly být zvažovány pojistky, sekundární uzemnění a bezpečnost?
Přístrojové transformátory napětí jsou připojeny přímo k vysokonapěťovým obvodům, takže jejich ochrana a sekundární zapojení vyžadují pečlivé inženýrství.
Primární pojistky
Některé konfigurace transformátorů obsahují vysokonapěťové pojistky nebo jsou instalovány s externími ochrannými pojistkami. Jejich účelem je omezit následky vnitřních poruch a chránit okolní elektrický systém podle navrženého schématu ochrany.
Jmenovité hodnoty a koordinace pojistek by měly odpovídat transformátoru a síti, nikoli být vybírány nezávisle.
Sekundární uzemnění
Sekundární obvod normálně používá definované uzemňovací uspořádání k vytvoření známé reference a snížení rizika spojeného s náhodným přenosem sekundárního potenciálu na primární.
Přesný způsob uzemnění by měl odpovídat návrhu transformátoru, elektrickému předpisu, filozofii ochrany a místním požadavkům na instalaci.
Identifikace terminálu
Primární a sekundární svorky by měly být jasně označeny. Nesprávné zapojení může ovlivnit polaritu měření, ochranné funkce a bezpečnost personálu pracujícího na sekundárním okruhu.
Bezpečnost propojení
Sekundární obvody by měly být vedeny a chráněny tak, aby nedošlo k jejich poškození vibracemi, ostrými hranami, teplem, vlhkostí nebo mechanickými vlivy.
Izolace údržby
Personál údržby potřebuje jasně definovaný postup pro izolaci souvisejícího primárního zařízení a prokázání příslušných podmínek před prací na sekundárním okruhu nebo okolním zařízení.
- Potvrďte primární ochranu:Ověřte uspořádání pojistky nebo ochranného zařízení definovaného pro transformátor.
- Ověřte sekundární uzemnění:Dodržujte schválené uzemnění a pospojování.
- Identifikujte každý terminál:Spojte zapojení se schváleným schématem a typovým štítkem transformátoru.
- Chraňte sekundární vedení:Udržujte kabely mimo mechanická a ekologická rizika.
- Postupujte podle izolačních postupů:Údržba by měla být prováděna pouze podle definovaného postupu elektrické bezpečnosti.
Bezpečnost je tedy odpovědností systému. Konstrukce produktu, instalace, ochrana, uzemnění, dokumentace a provozní postupy se musí navzájem podporovat.
Které aplikace používají přístrojové měření napětí?
Měření napětí je vyžadováno v mnoha částech moderní elektrické infrastruktury. Přesná konfigurace transformátoru závisí na síťovém napětí, fyzickém prostředí, požadavcích na přesnost, schématu ochrany a typu připojeného zařízení.
Podporuje měření napětí, ochranu, řízení, měření a monitorování napříč příchozími a odchozími obvody.
Poskytuje napěťové signály pro motory, transformátory, podavače, ochranné systémy a elektrické monitorování.
Podporuje monitorování napětí a ochranu v rámci solárních, větrných a dalších sítí souvisejících s generací.
Poskytuje měřicí signály pro elektrické rozvody středního napětí obsluhující velké objekty.
Hodí se do vysokonapěťových sestav, kde měření a ochrana relé vyžadují řízený napěťový signál.
Poskytuje informace o proporcionálním napětí pro monitorování, ovládání, synchronizaci a automatizaci elektrického systému.
Aplikace rozvoden
Rozvodny často vyžadují napěťové signály pro ochranná relé, měření, řídicí systémy a monitorování operátora. Transformátor se tak může stát kritickým rozhraním mezi primární sítí a dispečinkem.
Průmyslová zařízení
Velká průmyslová zařízení mohou mít několik vysokonapěťových napáječů, které obsluhují motory, transformátory, procesní zařízení a rozvodné desky. Měření napětí podporuje jak rutinní monitorování, tak ochranné funkce.
Systémy obnovitelné energie
Solární a větrné instalace využívají elektrické sběrné a transformační systémy, ve kterých může měření napětí podporovat ochranu, monitorování, synchronizaci a řízení sítě.
Aplikace spínacích zařízení
Kompaktní provedení z lité pryskyřice lze integrovat do vnitřních rozváděčových sestav, kde je třeba vyvážit prostor, izolaci, odolnost proti znečištění a přístupnost kabeláže.
Komerční budovy
Velká komerční zařízení mohou využívat přívody vysokého napětí a vnitřní rozvody. Přístrojové měření napětí může poskytnout informace pro systémy řízení energie a ochrany při zachování požadovaného oddělení od primárního okruhu.
Ve všech těchto aplikacích by měl být transformátor vybrán podle skutečné elektrické sítě spíše než podle kategorie generických produktů.
Jakým běžným chybám při výběru je třeba se vyhnout?
Mnoho problémů s měřením začíná ve fázi specifikace. Transformátor může mít správné jmenovité primární napětí, i když je stále nevhodný, protože sekundární poměr, zátěž, přesnost, izolace, uspořádání vinutí nebo prostředí instalace neodpovídají projektu.
- Výběr pouze podle primárního napětí:Sekundární napětí, přesnost, zátěž, uspořádání fází a izolace jsou také důležité.
- Ignorování sekundární zátěže:Měřidla, relé, kabeláž a svorky společně zatěžují sekundární okruh.
- Použití nesprávné konfigurace vinutí:Ochrana a měření mohou vyžadovat samostatné sekundární obvody.
- Ignorování neutrálního systému:Na vhodné zapojení transformátoru má vliv uzemnění a uspořádání fází.
- Požadavky na míchání uvnitř a venku:Ochrana životního prostředí musí odpovídat místu instalace.
- Přehlédnutí koordinace pojistek:Primární ochrana by měla být koordinována s transformátorem a elektrickou sítí.
- Ignorování délky vedení:Sekundární kabely přispívají k celkové zátěži a měly by být zahrnuty do výpočtu.
- Výběr bez schématu:Samotný popis produktu nemusí odhalit kompletní uspořádání fáze a vinutí.
Problém pouze s poměrem
Dva produkty mohou mít stejný jmenovitý poměr primární/sekundární, ale odlišnou přesnost, zátěž, izolaci, fyzické rozměry nebo uspořádání připojení.
Poměr je nutný, ale pro úplné technické srovnání nestačí.
Problém „všude stejný produkt“.
Aplikace vnitřního rozváděče a exponovaná venkovní rozvodna mají podstatně odlišné požadavky na prostředí. Použití jedné obecné konfigurace bez posouzení podmínek na místě může vytvořit rizika, kterým se lze vyhnout.
Neúplný problém sekundárního okruhu
Inženýři někdy specifikují transformátor, aniž by plně identifikovali následné měřiče a ochranná relé. To může ztížit ověření skutečné zátěže a podmínek přesnosti.
Problém s dokumentací
Technická dokumentace by měla objasnit svorky vinutí, poměry, schéma zapojení, typ izolace, montážní uspořádání a jmenovité podmínky. Neúplná dokumentace může zbytečně ztížit instalaci a uvedení do provozu.
Co by měla obsahovat profesionální technická specifikace?
Profesionální specifikace by měla poskytnout dostatek informací pro elektrotechniky, nákupní týmy, výrobce, instalátory, personál provádějící uvádění do provozu a personál údržby, aby přesně pochopili, jaká konfigurace transformátoru je požadována.
| Oblast specifikace | Informace k definování | Proč na tom záleží |
|---|---|---|
| Primární systém | Jmenovité napětí, frekvence, fázové uspořádání | Definuje elektrické provozní prostředí |
| Sekundární systém | Sekundární napětí a uspořádání vinutí | Odpovídá měřičům, relé a řídicím obvodům |
| Přesnost | Třída přesnosti a použitelné provozní podmínky | Potvrzuje vhodnost pro měření nebo ochranu |
| Zátěž | Jmenovitá sekundární zátěž a připojená zátěž | Podporuje přesný sekundární výstup |
| Izolace | Suchý, litý, olejový, plynový nebo jiný systém | Splňuje požadavky na napětí a prostředí |
| Instalace | Vnitřní nebo venkovní, montážní rozměry, orientace svorek | Zajišťuje fyzickou kompatibilitu |
| Ochrana | Uspořádání pojistek, uzemnění, zapojení relé | Podporuje bezpečný provoz systému |
| Konstrukce | Pouzdro, pouzdro, vinutí, jádro, konektory | Poskytuje úplný popis produktu |
| Testování | Rutinní a použitelné ověřování výkonu | Podporuje kvalitu a přijetí do provozu |
Začněte s elektrickou sítí
Specifikace by měla nejprve definovat primární elektrický systém. To zahrnuje napětí, frekvenci, konfiguraci fáze, uspořádání uzemnění a zamýšlený bod měření.
Definujte každý sekundární výstup
Každé sekundární vinutí by mělo mít definovaný účel. Měřící vinutí a ochranné vinutí by neměly být považovány za totožné pouze proto, že obě mají nízké napětí.
Definujte související zátěž
Specifikace by měla identifikovat měřiče, relé, převodníky, řídicí zařízení, svorkovnice a přibližné délky kabelů. Kompletní připojená zátěž určuje skutečný stav zatížení sekundárního vinutí.
Definujte požadavky na izolaci a prostředí
Místo instalace by mělo být jasně uvedeno. Vnitřní a venkovní systémy mohou vyžadovat různou izolaci, kryt, povrchovou úpravu a vlastnosti prostředí.
Definujte fyzické rozměry
Montážní rozměry, pozice svorek, upevňovací otvory, celková výška, šířka a hloubka mohou být kritické, když je transformátor instalován uvnitř rozváděče.
Definujte schémata zapojení a zapojení
Řízené schéma by mělo identifikovat primární svorky, sekundární svorky, vztahy vinutí, uzemňovací body a uspořádání vnější ochrany.
Definujte kontrolu a testování
Testování by mělo odpovídat typu transformátoru a požadavkům projektu. Rutinní kontroly mohou zahrnovat elektrický výkon, kontroly související s izolací, vztahy vinutí a funkční ověření.
Potvrďte primární napětí, sekundární napětí, frekvenci, uspořádání fází, systém uzemnění, přesnost a zátěž.
Zkontrolujte rozměry, montážní polohu, orientaci svorek, uspořádání krytu a servisní přístup.
Potvrďte vnitřní nebo venkovní expozici, vlhkost, znečištění, teplotu, nadmořskou výšku a korozi.
Potvrďte primární pojistky, sekundární uzemnění, připojení relé a zamýšlenou filozofii ochrany.
Praktický pracovní postup při výběru
- Definujte primární síť:Identifikujte napětí, frekvenci, konfiguraci fáze, uspořádání uzemnění a místo měření.
- Definujte sekundární požadavky:Zadejte sekundární napětí, počet vinutí a účel každého výstupu.
- Určete přesnost:Přizpůsobte třídu přesnosti požadavkům na měření, monitorování, ochranu nebo řízení.
- Vypočítejte zátěž:Zahrňte měřiče, relé, kabeláž, terminály, převodníky a další připojená zařízení.
- Vyberte izolaci:Vyberte si vhodnou suchou, litou, olejovou, plynovou nebo jinou architekturu izolace.
- Zkontrolujte prostředí:Vyhodnoťte vnitřní nebo venkovní podmínky, vlhkost, znečištění, teplotu a nadmořskou výšku.
- Zkontrolujte ochranu:Ověřte uspořádání pojistek, uzemnění a integraci ochranného obvodu.
- Zkontrolujte fyzickou kondici:Při konečné instalaci ověřte montážní rozměry a uspořádání svorek.
- Ověřte dokumentaci:Ujistěte se, že výkresy, údaje na typovém štítku, schéma zapojení a technická specifikace popisují stejnou konfiguraci.
Tento přístup vytváří jasnější technickou cestu od návrhu systému k výběru produktu. Snižuje také možnost, že se zdánlivě malý detail, jako je zátěž nebo umístění terminálu, stane během instalace problémem.
Co by měli kupující požadovat před schválením?
- Rozměrový výkres:Potvrďte celkové rozměry, montážní body, svorky a dostupný instalační prostor.
- Schéma zapojení:Ověřte vztahy mezi primárními a sekundárními svorkami a body uzemnění.
- Informace na typovém štítku:Potvrďte poměr napětí, frekvenci, přesnost a další jmenovité charakteristiky.
- Popis izolace:Potvrďte dielektrickou konstrukci a zamýšlené instalační prostředí.
- Informace o testování:Potvrďte příslušné rutinní nebo výkonnostní testy pro vybranou konfiguraci.
Často kladené otázky
K čemu slouží napěťový transformátor?
Snižuje vysoké primární napětí na proporcionální sekundární napětí vhodné pro měření, měření, ochranu, monitorování a řízení. Poskytuje také elektrické oddělení mezi vysokonapěťovým obvodem a sekundárním zařízením.
Jaký je rozdíl mezi napěťovým transformátorem a výkonovým transformátorem?
Výkonový transformátor je určen především k přenosu elektrické energie mezi obvody, zatímco přístrojový transformátor napětí je navržen tak, aby poskytoval proporcionální napěťový signál pro měření a ochranu. Jeho sekundární výstup je určen spíše pro připojené přístroje a řídicí zařízení než pro hromadný přenos energie.
Jak funguje elektromagnetický design?
Elektromagnetická konstrukce využívá primární a sekundární vinutí spojené přes magnetické jádro. Primární napětí vytváří magnetický tok, který indukuje proporcionální napětí v sekundárním vinutí.
Co znamená transformační poměr?
Transformační poměr popisuje proporcionální vztah mezi primárním a sekundárním napětím. Umožňuje reprezentovat vysoké systémové napětí nižším sekundárním napětím, které lze zpracovat měřidly a relé.
Proč na třídě přesnosti záleží?
Třída přesnosti definuje přípustnou chybu měření za specifikovaných podmínek. Aplikace měření, monitorování a ochrany mohou mít různé požadavky, takže vybraná třída by měla odpovídat zamýšlené funkci.
Co je zátěž v sekundárním okruhu?
Zátěž je zátěž připojená k sekundárnímu vinutí. Zahrnuje zařízení, jako jsou měřiče, ochranná relé, převodníky, terminály a propojovací kabely. Celková zátěž může ovlivnit sekundární výkon a přesnost.
Proč může mít transformátor více sekundárních vinutí?
Více sekundárních vinutí může umožnit samostatným obvodům vykonávat různé funkce. Například jedno vinutí může sloužit měření, zatímco jiné podporuje ochranu nebo jinou definovanou aplikaci.
Jaký je rozdíl mezi suchým typem a konstrukcí z lité pryskyřice?
Oba se vyhýbají konvenční tekuté izolaci, ale konstrukce z lité pryskyřice používá k zapouzdření vybraných součástí epoxidovou pryskyřici. To může vytvořit utěsněnou, mechanicky stabilní strukturu s užitečnou odolností proti vlhkosti a znečištění ve vhodných vnitřních aplikacích.
Kdy je nutná venkovní konfigurace?
Venkovní konfigurace se používá, když je transformátor instalován na exponovaném místě, jako je venkovní rozvodna. Návrh by měl zohledňovat déšť, vlhkost, teplotní cykly, znečištění, vystavení ultrafialovému záření a další podmínky na místě.
Lze stejný transformátor použít uvnitř i venku?
Ne nutně. Elektrické parametry se mohou zdát podobné, ale kryt, izolace, povrchová ochrana, odolnost vůči okolnímu prostředí a požadavky na montáž se mohou mezi vnitřními a venkovními instalacemi výrazně lišit.
Co je to kapacitní transformátor napětí?
Kapacitní napěťový transformátor využívá kapacitní dělení napětí spolu s transformátorovou sekcí k získání odstupňovaného napěťového signálu. Může být použit ve vhodných vysokonapěťových měřicích a ochranných aplikacích a může také podporovat určité komunikační funkce v závislosti na konstrukci.
Co je elektronický transformátor napětí?
Elektronický napěťový transformátor nebo snímač využívá snímací prvek a převod elektronického signálu k zajištění proporcionálního výstupu. Jeho specifikace se musí zabývat technologií senzorů, výstupním rozhraním, přesností, požadavky na napájení, podmínkami prostředí a kompatibilitou zařízení.
Jak napěťový transformátor podporuje reléovou ochranu?
Dodává škálovaný napěťový signál do ochranných relé. V závislosti na schématu ochrany může ochrana použít tento signál pro funkce, jako je přepětí, podpětí, směrová logika, synchronizace nebo jiné výpočty ochrany specifické pro aplikaci.
Proč je důležité sekundární uzemnění?
Definované sekundární uzemňovací uspořádání vytváří řízenou elektrickou referenci a podporuje bezpečnost sekundárního obvodu. Přesný způsob uzemnění by měl odpovídat návrhu zařízení a příslušným elektrickým požadavkům.
Proč může být součástí dodávky vysokonapěťová pojistka?
Pojistka může poskytnout primární ochranu transformátoru a pomoci omezit následky určitých vnitřních poruch. Jeho výkon a koordinace by měly být přizpůsobeny transformátoru a okolní elektrické síti.
Jaké technické údaje je třeba před objednávkou zkontrolovat?
Důležité informace zahrnují primární napětí, sekundární napětí, frekvenci, konfiguraci fáze, uspořádání uzemnění, třídu přesnosti, zátěž, konfiguraci vinutí, typ izolace, místo instalace, rozměry, uspořádání svorek, požadavky na ochranu a příslušné požadavky na testování.
Lze napěťový transformátor upravit pro konkrétní projekt rozváděče?
Konfigurace specifické pro projekt mohou zahrnovat poměr napětí, uspořádání sekundárního vinutí, montážní rozměry, konfiguraci svorek, konstrukci izolace, integraci pojistek a další definované technické požadavky. Přizpůsobené návrhy by měly být kontrolovány prostřednictvím schválených výkresů a technických specifikací.
Proč by měly být transformátor a relé nebo měřič specifikovány společně?
Sekundární zařízení tvoří část skutečné zátěže transformátoru a určuje požadovanou charakteristiku signálu. Koordinace transformátoru s připojeným měřičem nebo relé pomáhá zajistit, že poměr, přesnost, zátěž a podmínky zapojení jsou vhodné pro celý měřicí řetězec.
Jak může lepší měření napětí posílit ochranu energetického systému?
Spolehlivé informace o napětí jsou jedním ze základů moderní elektrické ochrany a řízení. Operátoři potřebují vědět, co se děje v primární síti, měřiče potřebují stabilní signály měření a ochranná relé potřebují spolehlivé elektrické vstupy při rozhodování o abnormálních podmínkách.
Technologie přístrojových transformátorů vytváří most mezi těmito požadavky a vysokonapěťovým elektrickým systémem. Poskytnutím proporcionálního sekundárního signálu a elektrického oddělení umožňuje zařízení měřicím a ochranným zařízením pracovat s řiditelným napětím a přitom zůstat funkčně připojeno k primární síti.
Výběrové řízení by mělo začít skutečnou aplikací. Primární napětí, sekundární napětí, frekvence, konfigurace fáze, uspořádání uzemnění, přesnost, zátěž, počet vinutí, izolace, prostředí instalace, ochrana a fyzické rozměry by měly být definovány před dokončením produktu.
Důležitá je také volba technologie. Elektromagnetické systémy zůstávají široce použitelné pro měření a ochranu středního napětí. Kapacitní návrhy mohou poskytnout vhodná řešení pro určité aplikace s vyšším napětím, zatímco technologie elektronického snímání mohou podporovat stále více digitální elektrické architektury.
Ekologické a mechanické podmínky by měly být zvažovány se stejnou péčí. Vnitřní zařízení může pracovat v kontrolovaném prostředí rozvaděče, zatímco venkovní jednotky se musí potýkat s počasím, znečištěním, kolísáním teploty a vystavením ultrafialovému záření.
Pro výrobce a projektové týmy je přesná dokumentace stejně důležitá jako samotný hardware. Rozměrové výkresy, schémata vinutí, informace na typovém štítku, identifikace svorek, detaily izolace, informace o zkouškách a pokyny k instalaci umožňují správnou integraci transformátoru do konečného elektrického systému.
Nakonec správně specifikovanýNapěťový transformátorje více než jen součást měření. Jedná se o rozhraní mezi primární napájecí sítí a systémy měření, ochrany, monitorování a řízení, které udržuje moderní elektrickou infrastrukturu pozorovatelnou a ovladatelnou.
Potřebujete řešení pro měření napětí pro váš energetický systém?
Comewillpodporuje řešení měření napětí specifická pro konkrétní aplikace zahrnující vnitřní a venkovní konfigurace, uspořádání vinutí, izolační systémy, požadavky na ochranu a přizpůsobené technické specifikace. Pro požadavky projektu a technické diskuse,kontaktujte nás.
