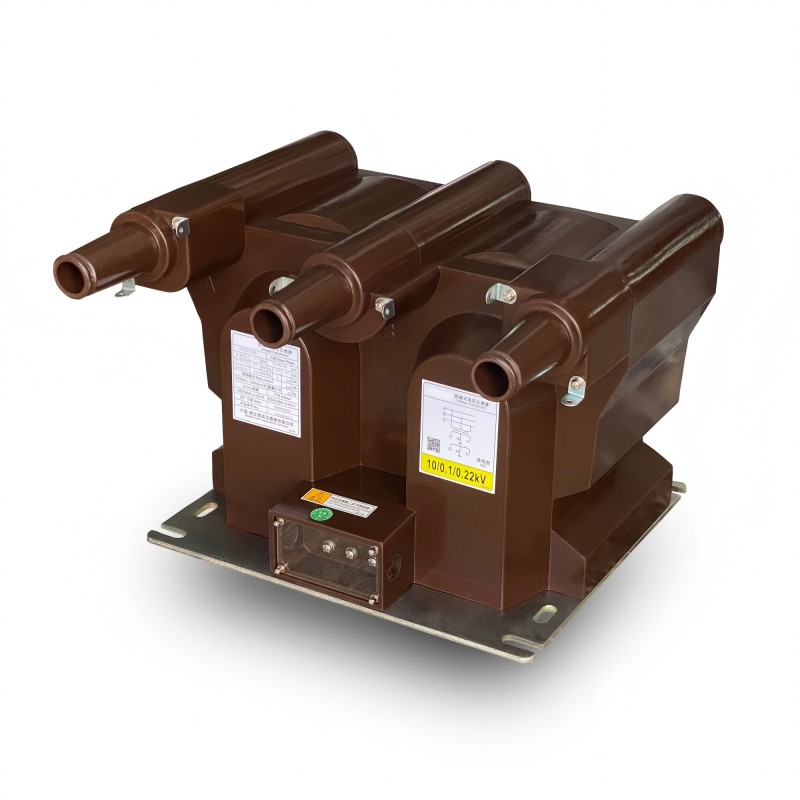

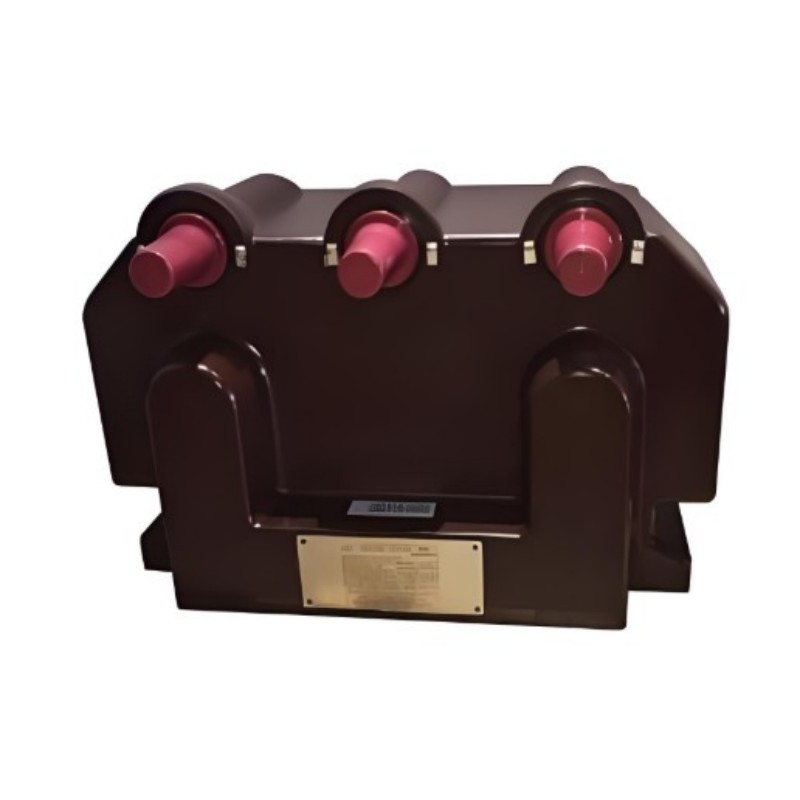

Transformátor napětí JSZV18-24R

S dlouholetými zkušenostmi s výrobou transformátoru napětí JSZV18-24R může společnost Welcome (Wenzhou) Electric Co., Ltd. dodat širokou škálu transformátorů vnitřního napětí 0,72-40,5 kV. Náš tento transformátor má konstrukci a aplikační scénáře, které jsou speciálně přizpůsobeny požadavkům vysokonapěťových systémů:

Tento transformátor využívá plně uzavřenou izolační strukturu z epoxidové pryskyřice, která obaluje primární vinutí, sekundární vinutí a kruhové železné jádro uvnitř a má schopnost přímo odolávat znečištění a vlhkosti. Výrobek je také vybaven zástrčkou ve tvaru kolena, která nejen zlepšuje utěsnění vůči okolnímu prostředí, ale také usnadňuje instalaci a kabeláž na místě nevyžaduje mnoho úsilí.

Kvalitní napěťový transformátor JSZV18-24R je speciálně navržen pro vnitřní scénáře, kde neutrální bod není uzemněn. Ať už jde o měření proudu, výpočet elektrické energie nebo ochranu relé, může být velmi užitečné. Schopné přizpůsobit se frekvencím 50 Hz nebo 60 Hz, schopné odolat napětí zařízení až 24 kV a provádět monitorování napětí ve vysokonapěťových energetických systémech se stabilitou a přesností, plně splňující požadavky na místě.

Hlavní technický parametr

1.Jmenovité primární napětí: volitelně 20kV nebo 22kV, vhodné pro různé požadavky na napětí vysokonapěťových systémů;
2. Jmenovité sekundární napětí: Existují tři specifikace: 100V, 100/100V a 100/220V, které lze sladit s různým zapojením sekundárního zařízení;
3.Jmenovité napětí vinutí zbytkového napětí: pokrývající 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, splňující speciální požadavky, jako je ochrana uzemněním;
4.Účiník zátěže: cos Φ=0,8 (hystereze), v souladu se zátěžovými charakteristikami konvenčních sekundárních obvodů;
5. Normy provedení: Buď postupujte podle IEC60044-2:2003 nebo IEC61869-1&3, přičemž výkon a kvalita jsou porovnány s mezinárodními standardy.

Další technické parametry viz následující:

Poznámky: Na požádání rádi dodáme transformátory, které splňují jiné normy nebo mají nestandardní technické specifikace.

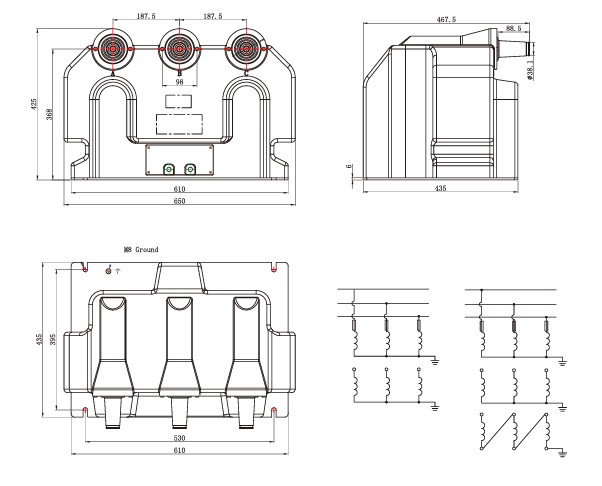

Obrysová kresba

Klíčové vlastnosti

Napěťový transformátor JSZV18-24R společnosti Welcome (Wenzhou) Electric Co., Ltd se svými výhodami solidního výkonu je vhodný pro požadavky na vysokonapěťové systémy. Konkrétní přednosti jsou následující:

1. Široká přizpůsobivost napětí
Napěťový transformátor JSZV18-24R, dimenzovaný na 24 kV, zvládá výrazné kolísání napětí a zajišťuje stabilní monitorování a přesný výstup signálu během přechodových jevů nebo regulace systému.

2. Rychlá odezva
Rychle zachycuje změny napětí a okamžitě přenáší signály do ochranných zařízení, což umožňuje rychlé odstranění závad a zvýšenou spolehlivost systému.

3. Nízká hysterezní ztráta
Pokročilé magnetické materiály a optimalizovaný design snižují energetické ztráty, zlepšují účinnost, minimalizují tvorbu tepla a prodlužují životnost.

Ať už se jedná o scénář s častým kolísáním napětí nebo o vysokonapěťový systém s požadavky na rychlost odezvy a spotřebu energie, tento transformátor se dokáže udržet. Pokud chcete znát konkrétní podrobnosti o přizpůsobení scénáře, řekněte to přímo!
