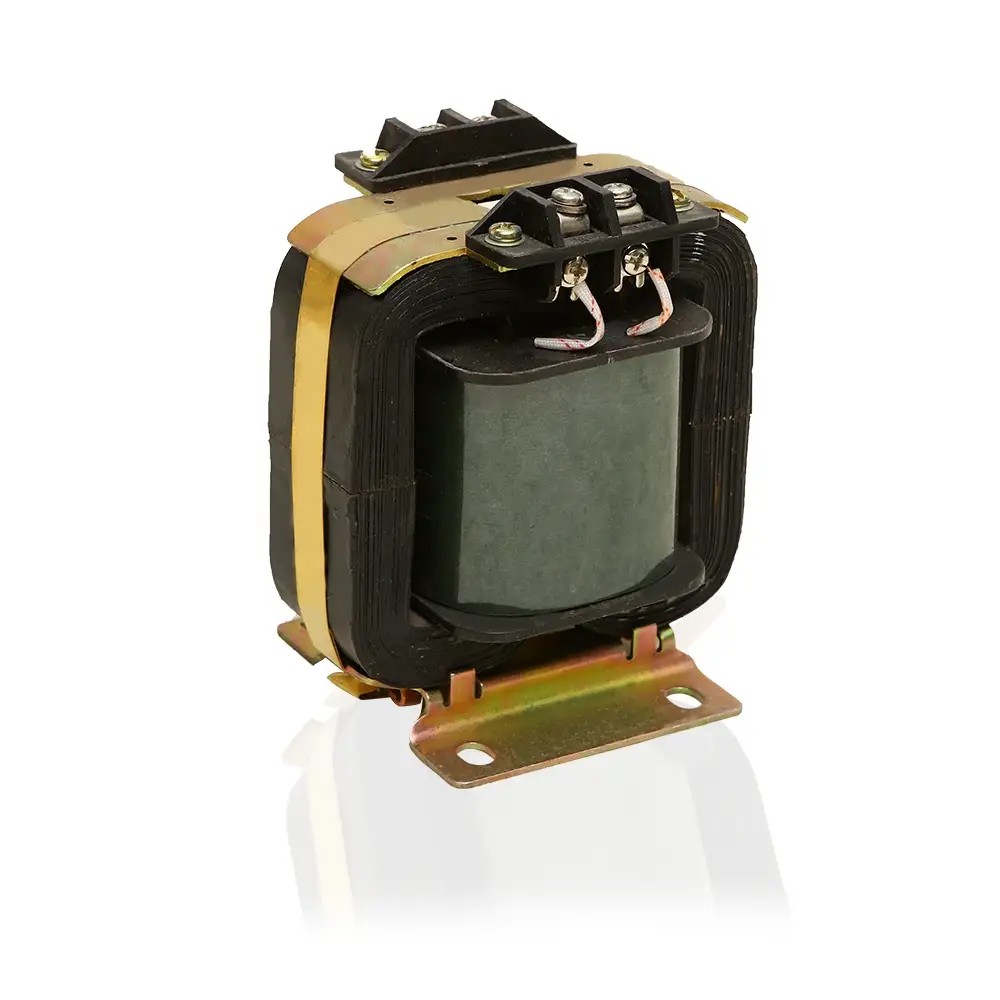

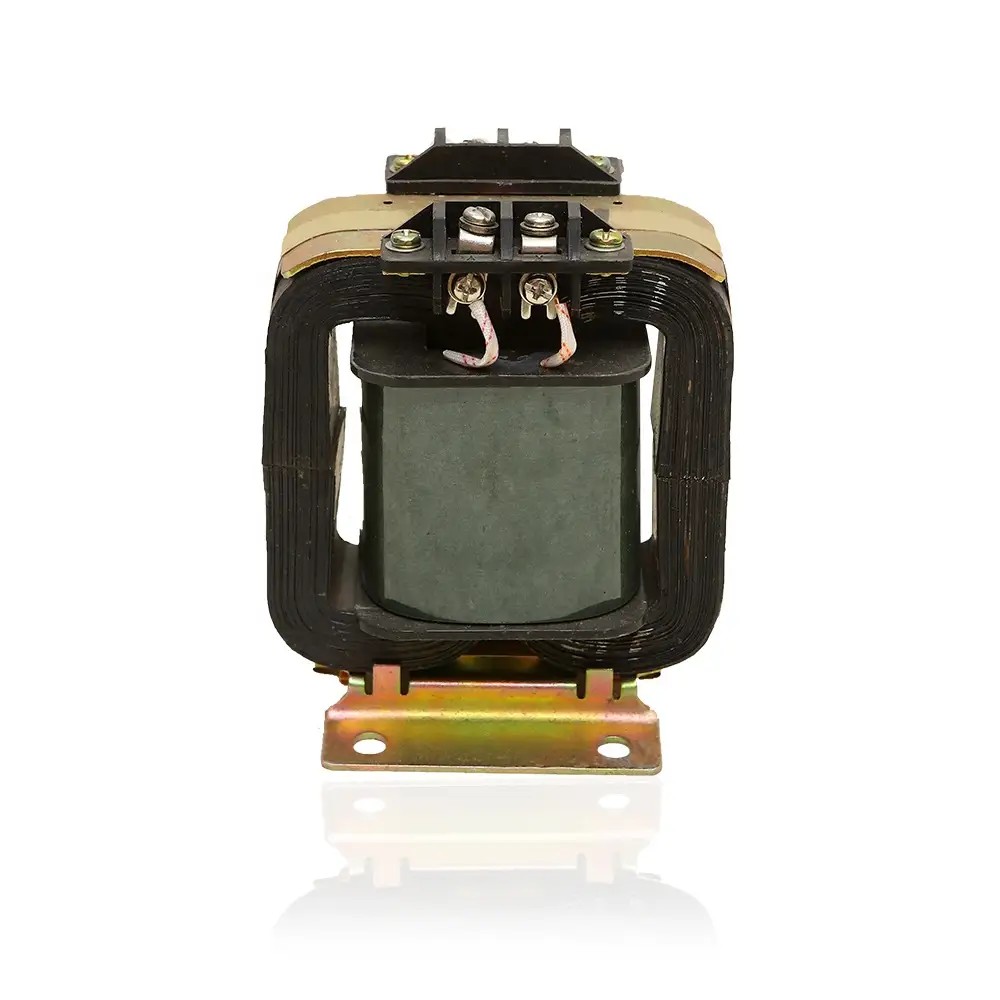

Transformátor napětí JDG4-0,5

Jako profesionální čínský výrobce nabízí Comewill napěťový transformátor JJDG4-0,5, navržený pro přesné měření napětí, měření energie a ochranu relé. Je vyroben s odolným termosetovým fenolickým rámem a vysoce kvalitními jádry z křemíkové oceli a vyhovuje normám GB1207 a IEC60044-2.

Robustní konstrukce: tuhý termosetový rám z fenolického plastu spárovaný s vysoce kvalitními jádry ze silikonové oceli válcovanými za studena. Tato pevná konstrukce poskytuje tři nezbytné funkce pro naše potřeby nákupu: okamžité měření napětí, spolehlivé měření energie a stabilní reléovou ochranu – to vše je nezbytné pro udržení hladkého chodu infrastruktury energetického systému. Kontroluje všechna políčka pro domácí normy GB1207 i mezinárodní normy IEC60044-2:2003 a splňuje přísnou laťku kvality a shody, kterou naše společnost stanovila pro projekty nákupu.

Napěťový transformátor JDG4-0,5, postavený s ohledem na naše hlavní priority nákupu – přesnost, bezpečnost a dlouhou životnost – dokonale odpovídá našim potřebám při vybavování měřicích přístrojů nebo systémů ochranných relé. Jeho kompaktní, ale robustní design odolává přetížení a udržuje si konzistentní výkon i v náročných vnitřních podmínkách, čímž přímo zvyšuje účinnost a bezpečnost energetických systémů, které používáme. Ať už jde o hromadné nákupy nebo cílené upgrady zařízení, tento transformátor se ukazuje jako důvěryhodná, nákladově efektivní volba, která dokonale odpovídá požadavkům naší společnosti na kvalitu nákupu a funkčním potřebám.

Specifikace

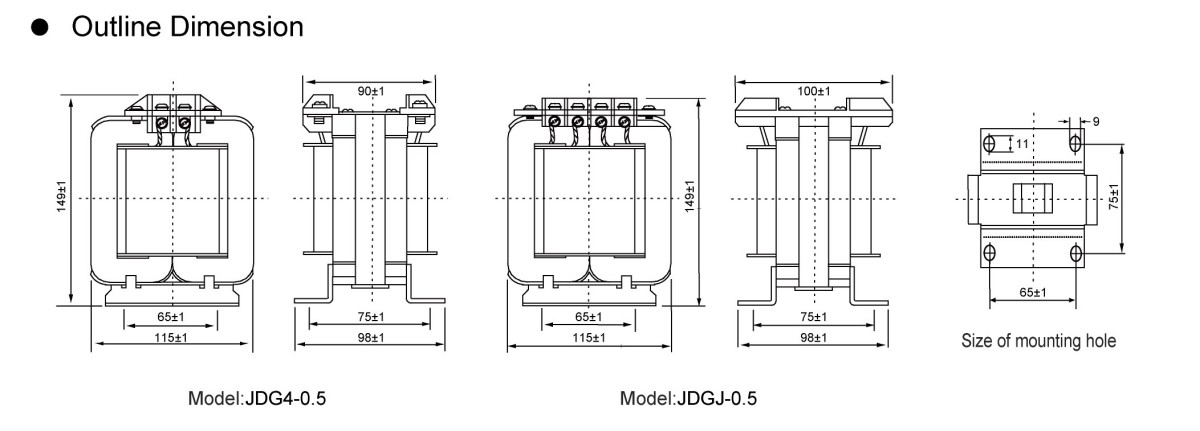

Obrys a rozměry instalace

JDG4-0.5 Vnitřní nízkonapěťový transformátor Rozměry instalace

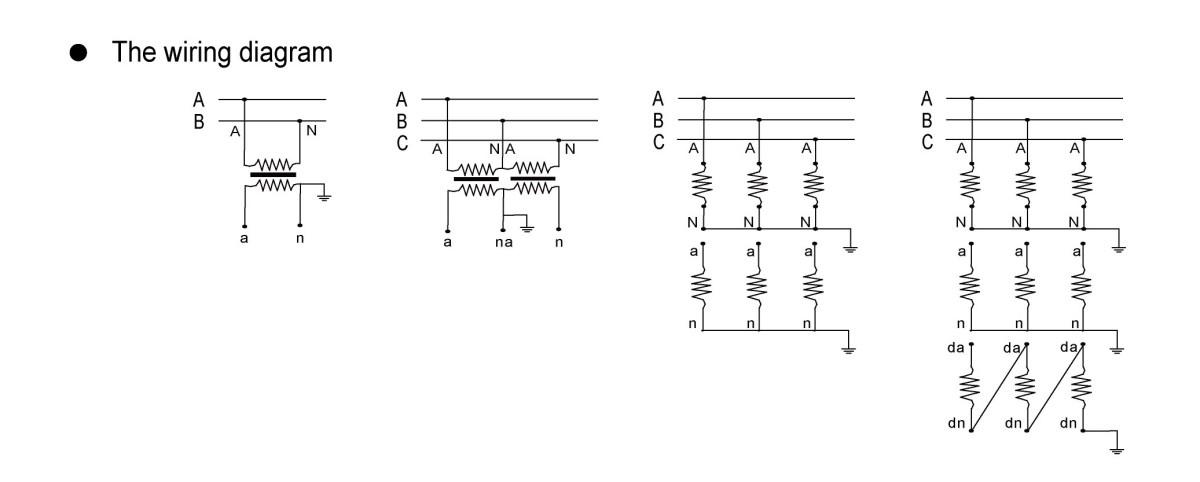

Způsoby připojení pro napěťové transformátory

Řešení pro připojení napěťových transformátorů orientovaná na nákup pro společnost Welcome (Wenzhou) Electric Co., Ltd

Při výběru a nákupu napěťových transformátorů (PT) z naší továrny vynikají tři specializovaná schémata zapojení pro svou technickou praktičnost – každé je přizpůsobeno odlišným systémovým požadavkům a funkčním prioritám a zajišťuje soulad se standardy pro zadávání zakázek:

1. Hvězdicové (Y-Y) uzemněné připojení
Exkluzivně pro napájecí systémy s neuzemněnými nulovými body nebo ty, které jsou uzemněny pomocí tlumicích cívek, toto připojení vyžaduje, aby byla nulová svorka primárního vinutí přímo uzemněna. Jeho hlavní pořizovací hodnota spočívá v umožnění přesného měření napětí mezi fází a zemí, což je nesporný požadavek na monitorování izolačního stavu v takových architekturách systému.
2. Neúplné připojení V-V do trojúhelníku
Toto schéma, zkonstruované pomocí dvou jednofázových PT, je propojeno se síťovými napětími UAB a UBC elektrické sítě a vytváří neúplnou delta strukturu. Jde o volbu pro nákup v sítích 20 kV a pod neuzemněnými/uzemněnými cívkami pro potlačení oblouku, vyniká v detekci mezifázového napětí. Zásadní hledisko při nákupu: postrádá schopnost měřit napětí mezi fázemi a zemí, takže není vhodný pro scénáře vyžadující plné monitorování napětí.
3. Otevřete Delta Multi-Winding Connection
Tato konfigurace, tvořená třemi jednofázovými třívinutími PT, využívá buď zapojení YN, yn, d11 nebo YN, y, d11 – s nulovým vodičem sekundární hvězdy uzemněným přes fázi B. Jako všestranná volba pořízení vyhovuje všem úrovním napětí, zejména systémům 3~15kV. Sekundární vinutí poskytuje duální funkčnost (měření mezifázového a mezifázového napětí), zatímco design pomocného sekundárního vinutí s otevřeným trojúhelníkem podporuje připojení k monitorům izolace, neuzemněným síťovým relé nebo zařízením pro ochranu systému s přímým uzemněním, což rozšiřuje jeho použitelnost v různých scénářích nákupu.
