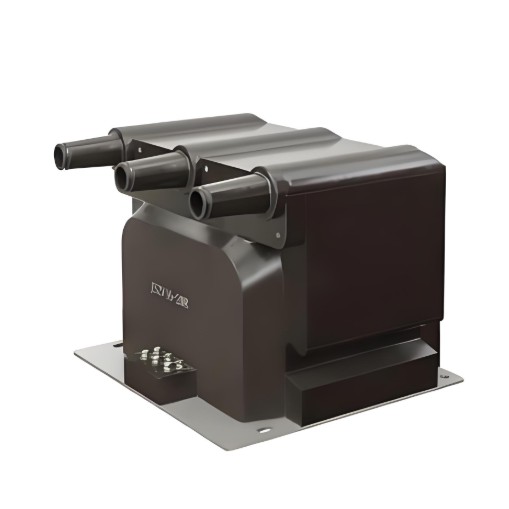

Transformátor napětí JDZ16-24R

Napěťový transformátor JDZ16-24R z továrny Comewill se dokáže přizpůsobit frekvencím 50 Hz nebo 60 Hz a podporuje zařízení s maximální napěťovou úrovní 24 kV, díky čemuž je zvláště vhodný pro použití v distribučních systémech vysokého napětí. Tento transformátor má stabilní výkon, nízké ztráty buzením jádra a velkou povrchovou vzdálenost vnější izolace; Konstrukce navíc nevyžaduje každodenní údržbu a odolá i scénářům s vysokými požadavky na vnitřní prostředí, dlouhodobým přesným provozem a odolností.

Co je napěťový transformátor JDZ16-24R?

Napěťový transformátor JDZ16-24R společnosti Welcome (Wenzhou) Electric Co., Ltd. je vnitřní plně uzavřené konstrukční zařízení odlévané z epoxidové pryskyřice, které dokáže měřit napětí, vypočítat elektrickou energii a provádět reléovou ochranu pro jednofázové i třífázové obvody střídavého proudu.

Parametry produktu

Transformátor Welcome (Wenzhou) Electric Co., Ltd má jasné základní elektrické parametry:

Maximální výdržné napětí zařízení: 12kV
Jmenovité primární napětí: 11kV
Jmenovité sekundární napětí: volitelně 100/220 V, 110/220 V nebo samostatně 100 V nebo 110 V, plně přizpůsobené požadavkům na zapojení různých systémů

Z hlediska technických norem se celý proces řídí normou IEC 60044-2:2003 "Přístrojové transformátory, část 2: Indukční transformátory napětí" a výkon a kvalita splňují mezinárodní standardy, takže se není třeba obávat nedodržení ujetých kilometrů nebo problémů s kompatibilitou.

Poznámky: Na žádost klienta rádi poskytneme transformátory, které splňují jiné normy nebo mají nestandardní technické specifikace.

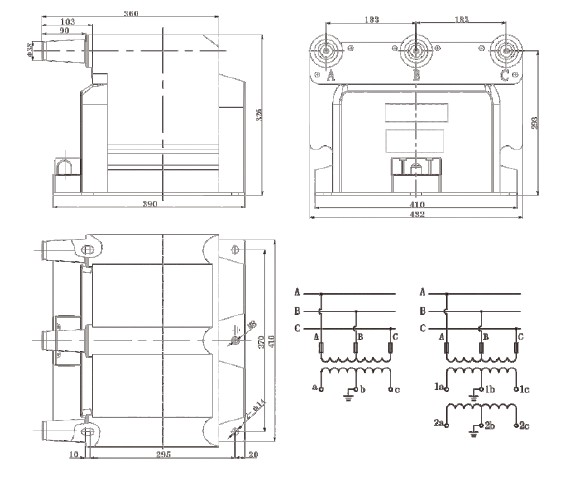

Obrysová kresba

Klíčové vlastnosti

Napěťový transformátor JDZ16-24R společnosti Welcome (Wenzhou) Electric Co., Ltd může obstát v systémech vysokého napětí 24 kV díky těmto třem praktickým přednostem:

1. Dodává se s pojistkou, není třeba se starat o přepěťovou ochranu
Tento transformátor napětí JDZ16-24R přímo integruje pojistku, speciálně navrženou pro řešení situací s abnormálním napětím. Pokud v systému 24kV náhle dojde k přepětí, pojistka může okamžitě přerušit obvod, chránit transformátor a zabránit spálení připojeného elektrického zařízení vysokým napětím. Nejen, že činí napájecí systém bezpečnější, ale také prodlužuje životnost transformátorů bez nutnosti dalšího ochranného příslušenství.
2. Přesné měření a spolehlivá data jsou klíčem ke klidu
Interně jsou použity vysoce přesné součástky a konstrukční návrh byl optimalizován tak, aby stabilně převáděl vysoké napětí 24 kV na primární straně na nízkonapěťový signál na sekundární straně s minimální chybou. Ať už se jedná o měření účtů za elektřinu, každodenní monitorování napětí nebo přenos signálů do reléových ochranných zařízení, naměřené hodnoty jsou velmi přesné. Napájecí systém pracuje stabilně a efektivně a nedojde k žádným chybám při měření a diagnostice závad.

3. Malé rozměry, úspora místa a snadná instalace
Celkový design je kompaktní a zabírá velmi málo místa, speciálně přizpůsobený pro prostorově omezené scénáře, jako jsou rozvaděče a rozvodny, což usnadňuje instalaci. Navzdory malým rozměrům se jeho výkon vůbec nesnížil; Kompaktní design navíc umožňuje mnohem pohodlnější přepravu a instalaci, šetří instalační prostor a snižuje podpůrné náklady.
