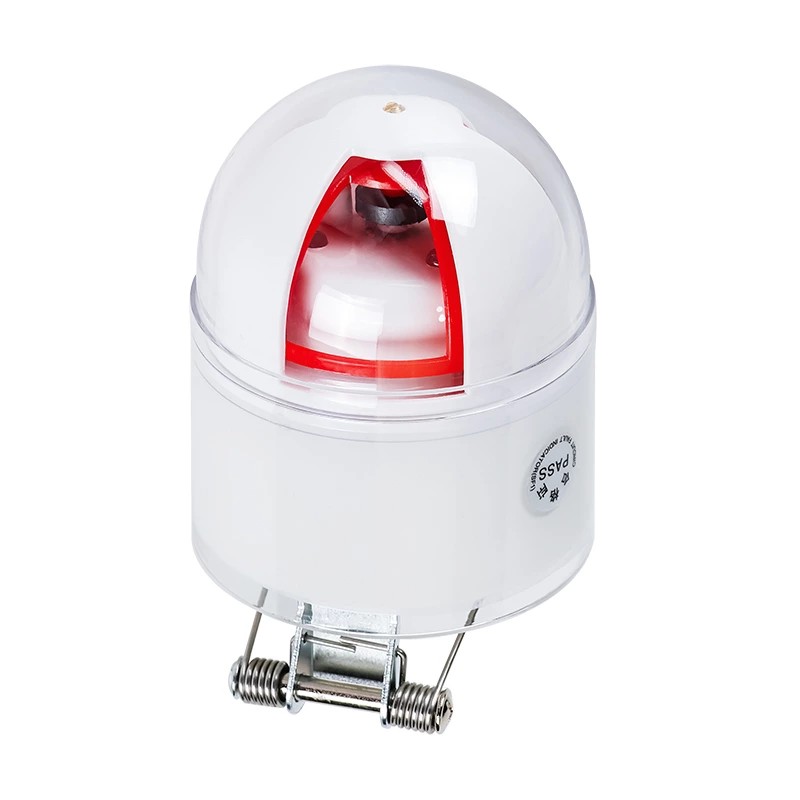

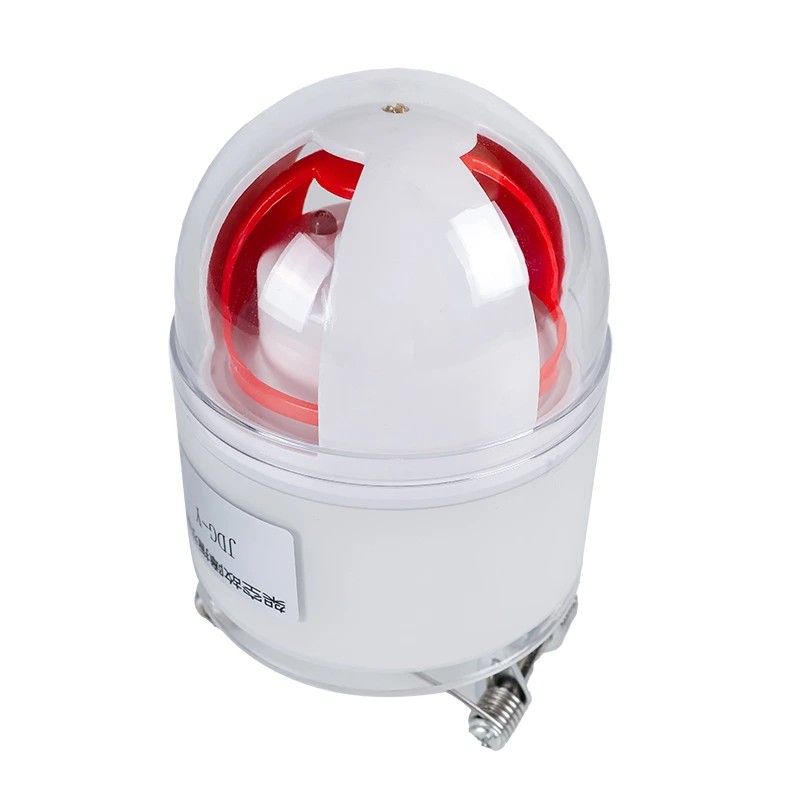

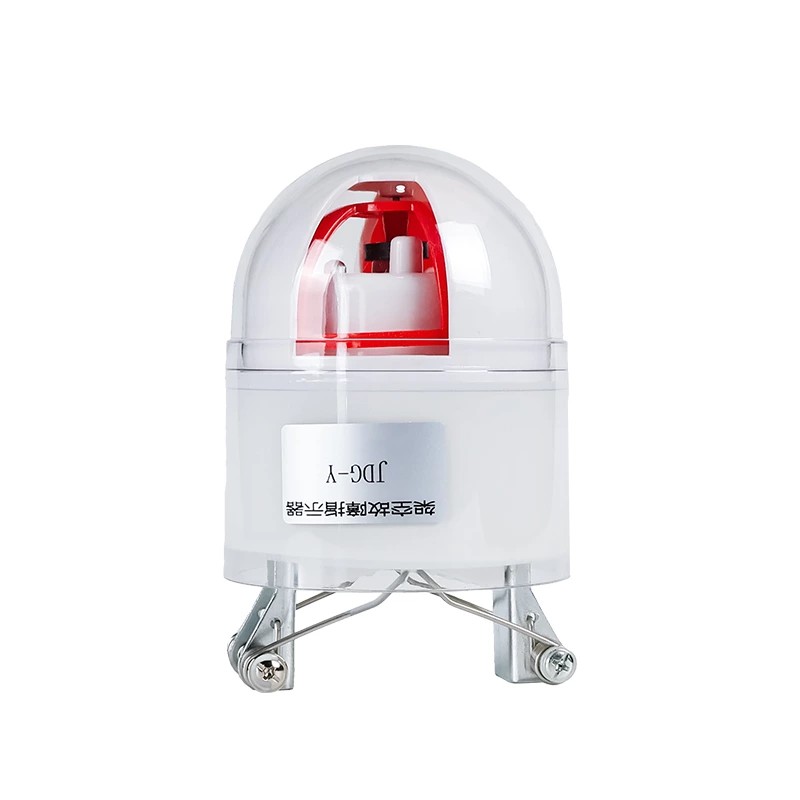

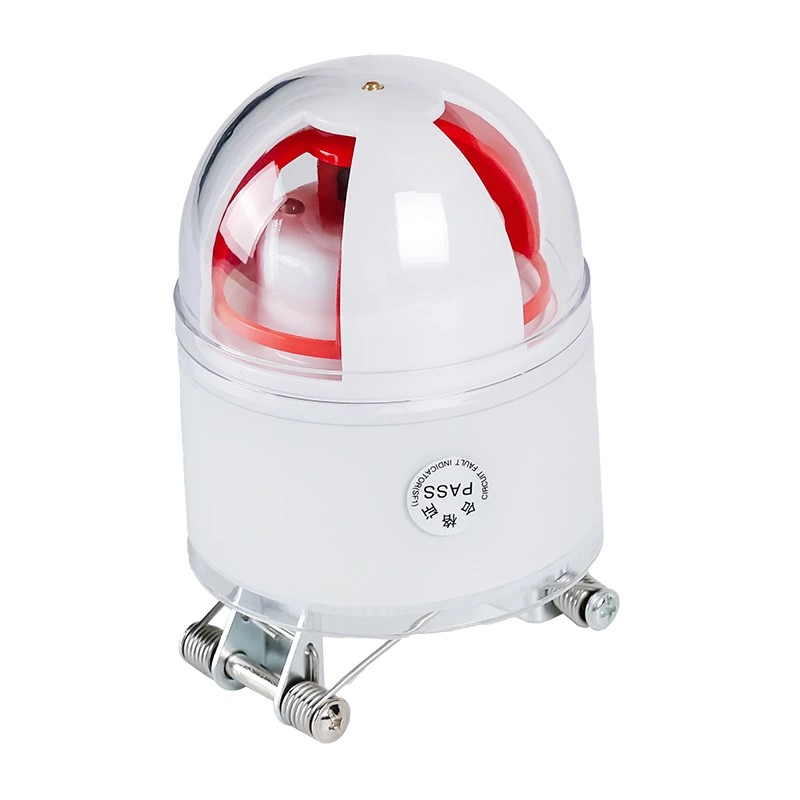

Čtyři v jednom Indikátor poruchy zavěšení tlačné pružiny JDG-F

Podrobnosti o produktu

1. Detekce chyb čtyři v jednom pro distribuční vedení

Kvalitní indikátor závad s odpruženou pružinou čtyři v jednom JDG-F od společnosti Comewill je elektromagnetické zařízení pro detekci závad používané v rozvodech středního a nízkého napětí. Pomáhá polním inženýrům rychle určit úsek vedení, kde došlo ke zkratové poruše.

Princip fungování

Když sledovaným vodičem protéká zkratový proud, zařízení detekuje náhlou změnu proudu.

Mechanismus spustí viditelnou červenou kartu indikátoru poruchy.

Týmy údržby mohou vizuálně lokalizovat aktivované indikátory podél linky.

Místo poruchy je identifikováno mezi posledním aktivovaným indikátorem a prvním neaktivovaným indikátorem.

Tato metoda jasného zónování výrazně zkracuje dobu inspekce ve srovnání s manuálními liniovými obchůzkami.

Zakázkový indikátor závad s odpruženou pružinou JDG-F přizpůsobený na míru společnosti Comewill čtyři v jednom se široce používá v distribučních sítích, kde rychlé lokalizace závad pomáhá zkrátit dobu výpadku a zlepšit efektivitu údržby.

2. Konstrukční prvky a funkční moduly

Kompletní 4-v-jednom odpružený indikátor poruchy JDG-F integruje několik funkčních modulů, které spolupracují, aby zajistily spolehlivou detekci a indikaci.

Modul detekce proudu a napětí

Tento modul snímá změny proudu a napětí na vedení pomocí elektromagnetické indukce a detekce elektrického pole. Tyto metody snímání nevyžadují přímý kontakt s vodiči pod napětím, což pomáhá zlepšit bezpečnost instalace.

Diskriminační obvod

Vnitřní obvod analyzuje změny signálu, aby rozlišil skutečné zkratové poruchy od dočasných výkyvů nebo změn zátěže. Dovážené elektronické součástky a mikrokontroléry zlepšují stabilitu zpracování signálu.

Mechanický systém pohonu ukazatelů

Jakmile je porucha potvrzena, hnací mechanismus aktivuje červenou fluorescenční indikační kartu, která zůstane viditelná až do resetování. Mechanická konstrukce je navržena pro venkovní spolehlivost a dlouhodobý provoz.

Zobrazení stavu poruchy

Zařízení používá jasně červený fluorescenční povlak pro zajištění jasné viditelnosti za denního světla a za nočních světelných podmínek. Mechanismus displeje odolává vyblednutí i po dlouhém vystavení ultrafialovému záření.

Automatický odložený reset

Po odstranění chybového stavu se indikátor poruchy JDG-F odpružené tlačné pružiny čtyři v jednom po předem nastavené prodlevě automaticky resetuje. Tato funkce snižuje potřebu ručního zásahu na vzdálených místech.

3. Materiálové provedení a strukturální odolnost

Pro podporu dlouhodobého venkovního provozu používá Comewill Four-in-one indikátor závady odpružené pružiny JDG-F specializované materiály a konstrukční provedení.

Letecké bydlení

Vnější plášť je vyroben z vysokopevnostních leteckých materiálů technologií jednostupňového lisování. Povrchová úprava nanomateriálů zlepšuje odolnost proti znečištění prostředím a stárnutí.

Niklované magnetické komponenty

Klíčové magnetické prvky jsou poniklované, aby se zlepšila magnetická vodivost a zlepšil výkon elektromagnetického snímání.

Odolnost vůči povětrnostním vlivům

Konstrukce skříně je navržena tak, aby odolala:

UV záření

Déšť a prach

Hromadění znečištění

Tato konstrukce umožňuje zařízení udržovat stabilní výkon ve venkovních distribučních prostředích.

4. Systém napájení a životnost

Spolehlivý provoz po mnoho let je nezbytný pro monitorovací zařízení distribučních linek.

Indikátor odpružení kompresní pružiny JDG-F čtyři v jednom zahrnuje:

Vysoce výkonný bateriový systém s životností přesahující 8 let

Návrh elektronických obvodů s nízkým výkonem

Řízení na bázi mikrokontroléru pro stabilní provoz

Tyto funkce pomáhají zajistit, aby zařízení pokračovalo v provozu během několika kontrolních cyklů bez časté údržby.

5. Instalace a provoz živého vedení

Indikátor závady odpružené tlačné pružiny čtyři v jednom JDG-F je určen pro instalaci pod napětím, což znamená, že zařízení lze namontovat bez odstavení distribučního vedení.

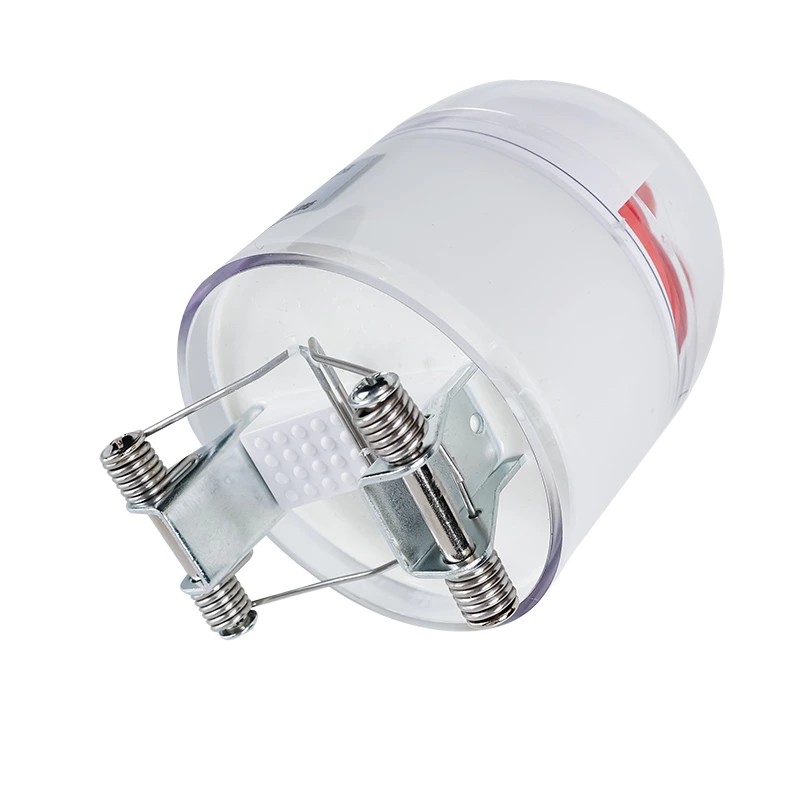

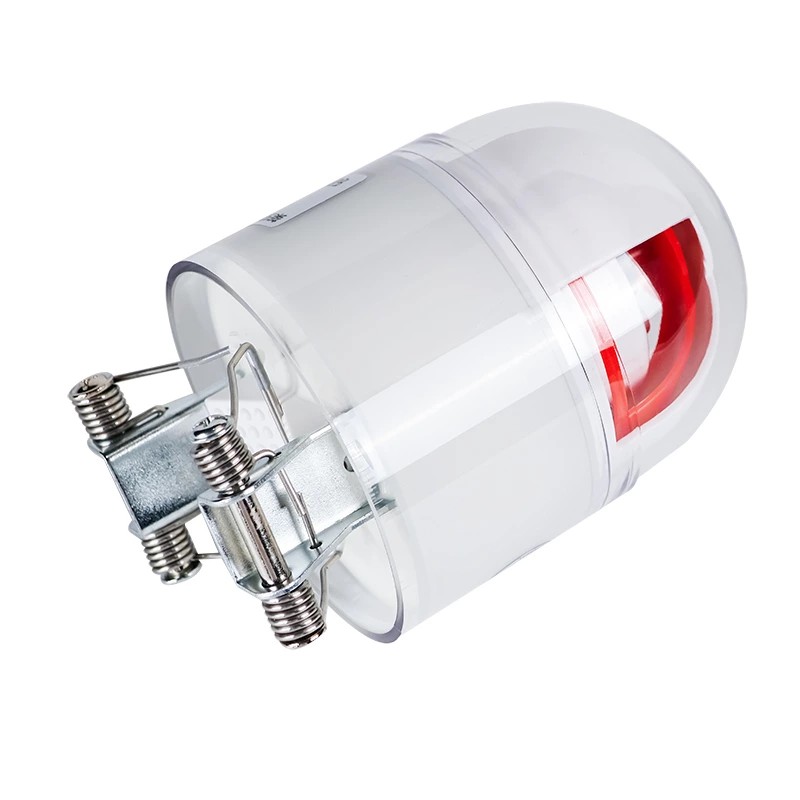

Závěsná konstrukce tlačné pružiny

Indikátor používá strukturu stlačovací pružiny z kartonového drátu, která umožňuje bezpečné upnutí na horní vodiče.

Klíčové vlastnosti instalace zahrnují:

Instalace bez řezání vodičů

Během instalace není potřeba výpadek proudu

Mechanická stabilita na holých i izolovaných vodičích

Tento návrh pomáhá utilitám rozmístit indikátory poruch napříč distribučními sítěmi s minimálním narušením provozu.

6. Typické aplikační scénáře

Comewill Four-in-one kompresní pružina JDG-F indikátor poruchy se používá v několika scénářích distribuce energie:

Nadzemní rozvody

Instaluje se na vodiče sloupu pro detekci a zobrazení zkratových poruch.

Kabelové distribuční systémy

Používá se na nadzemní izolované kabely nebo podzemní kabelové přechody.

Monitorování distribuční sítě

Pomáhá týmům údržby rychle identifikovat části závad a organizovat cílené kontroly.

Operace údržby utility

Podporuje rychlejší odstraňování problémů a zkracuje čas strávený celolinkovými hlídkovými kontrolami.

7. Výrobní a dodavatelská kapacita

Jako čínský výrobce a továrna Comewill poskytuje podporu výroby a dodávek pro monitorovací zařízení distribuční sítě.

Mezi schopnosti patří:

OEM a přizpůsobené konfigurace produktů

Stabilní výrobní kapacita pro inženýrské projekty

Kontrola kvality při výrobě a montáži

Comewill Four-in-one JDG-F Suspended Fault Indicator je k dispozici pro globální energetické společnosti, inženýrské dodavatele a distributory elektrických zařízení, kteří hledají čínského dodavatele zařízení pro detekci poruch vyrobených v Číně.

PROVOZNÍ PRINCIP

Princip detekce zkratu:

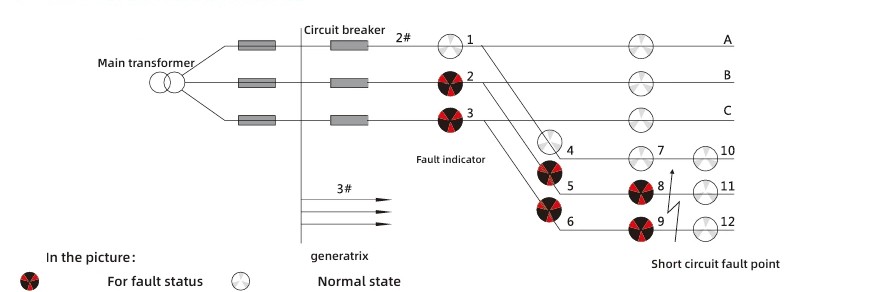

Na základě charakteristik zkratových poruch je kritériem akce náhlá změna proudu doprovázená výpadkem napájení ochranného zařízení. Logika interpretace diagramu indikace poruchy je následující: pokud indikátory 2, 5 a 8 fáze A a indikátory 3, 6 a 9 fáze C vedení 2 zčervenají, zatímco indikátory 11 a 12 zůstanou bílé, pak lze určit, že na tomto výstupním bodě vedení došlo ke zkratové poruše.
