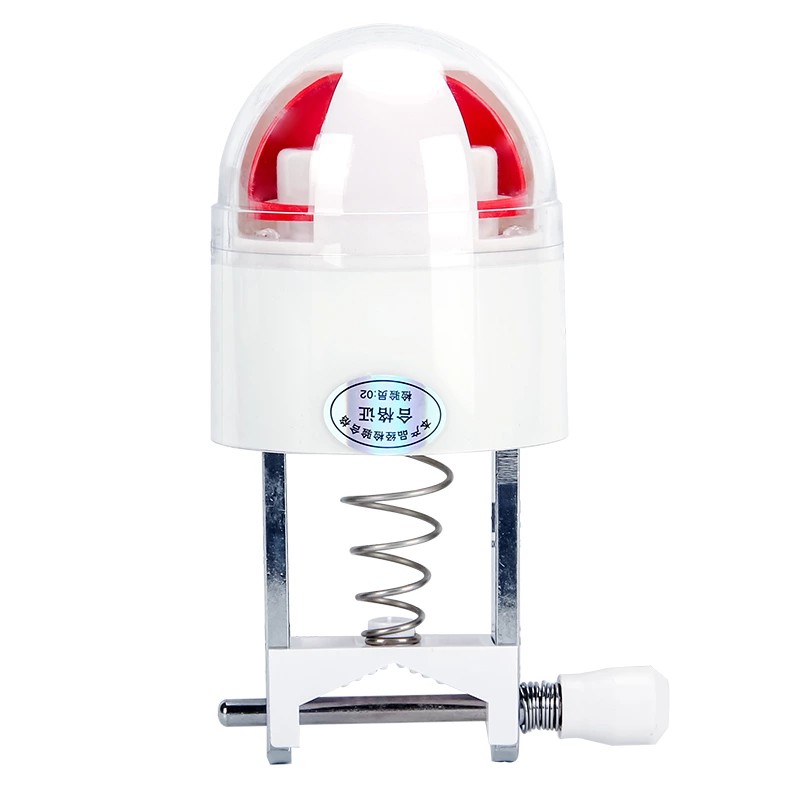

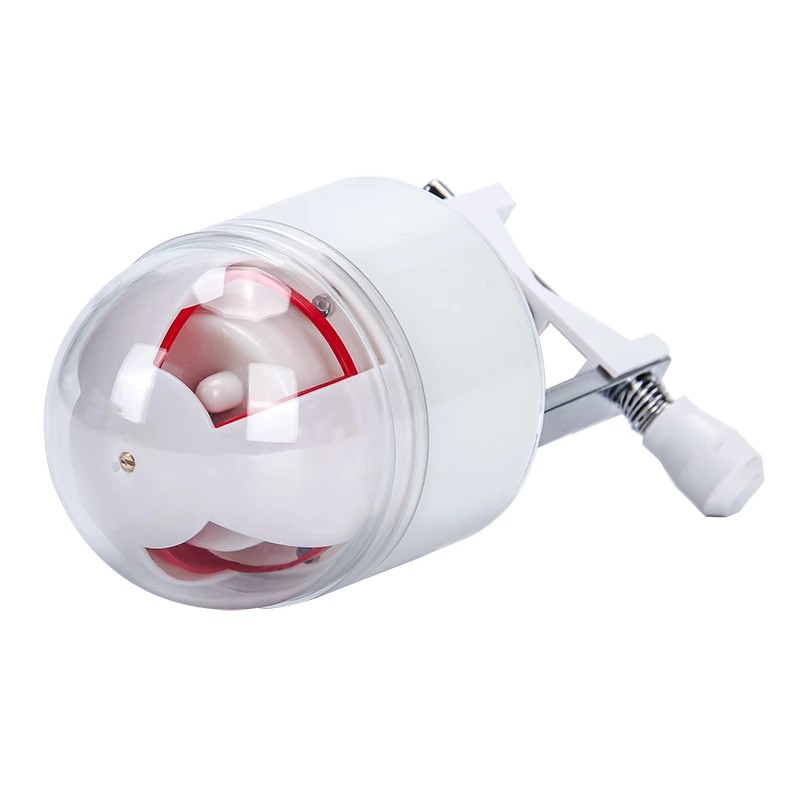

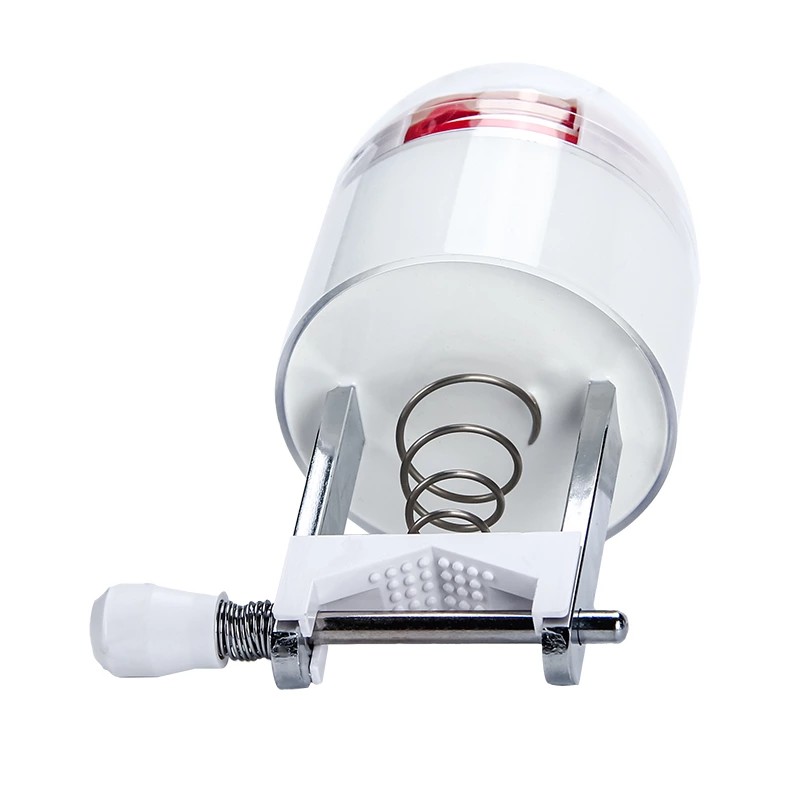

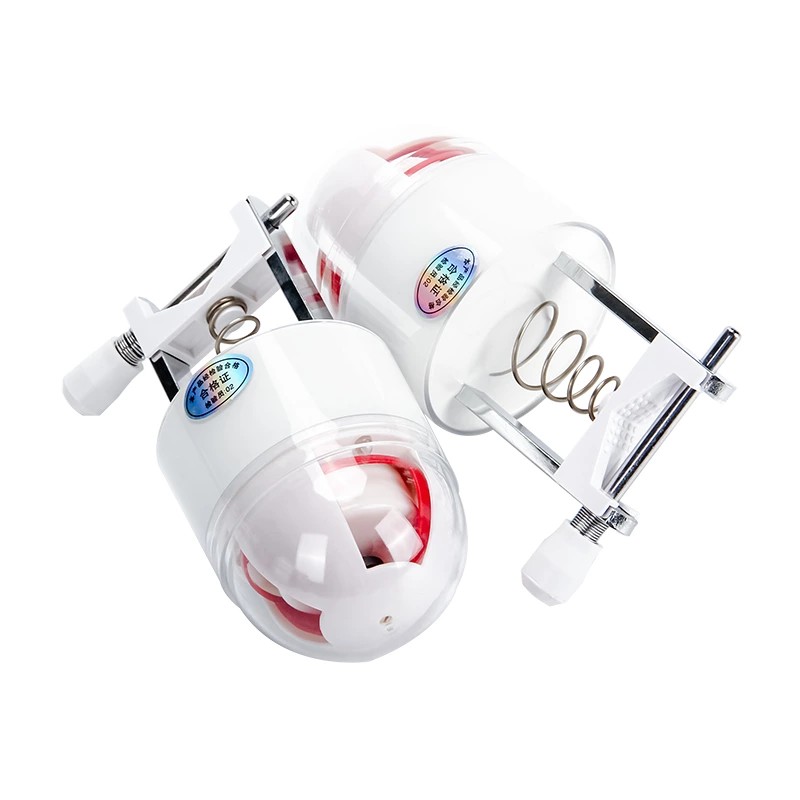

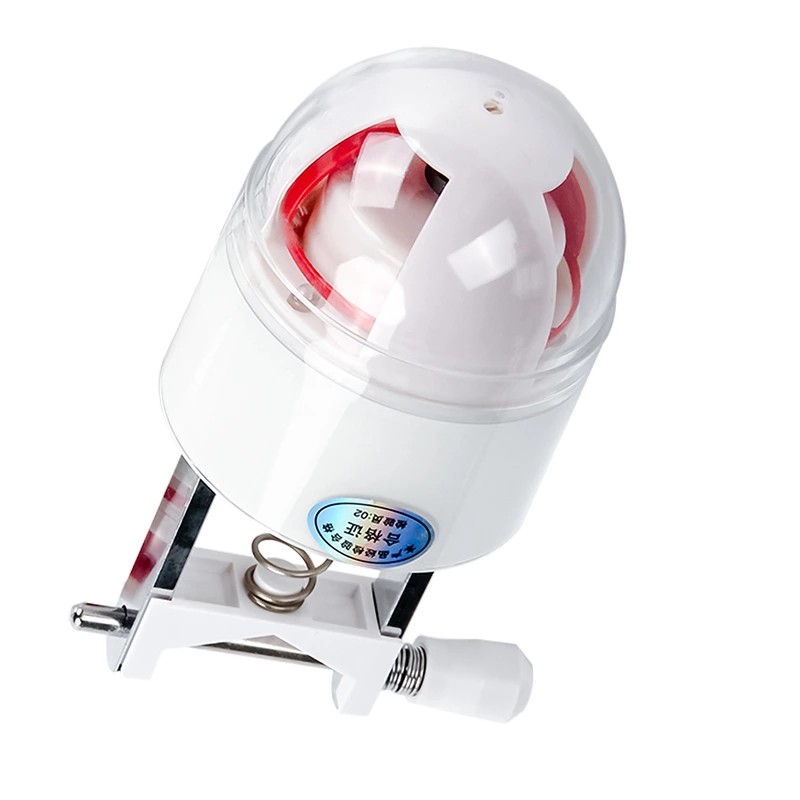

Výsuvný stropní indikátor poruchy Lokátor uzemnění JDX

Jako profesionální výrobce v Číně používá vysoce kvalitní zatahovací lokátor nadzemních poruch JDX Grounding Locator společnosti Comewill jako princip detekce bezkontaktní elektromagnetickou indukci, která poskytuje jasnou vizuální indikaci zkratové poruchy prostřednictvím červeného výklopného znaku. Plášť zařízení je ošetřen materiály proti stárnutí a displej využívá fluorescenční materiály, které zajišťují jasnou viditelnost i v noci. Pro zákazníky vyžadující stálé zásoby nebo přizpůsobené parametry je tento vysoce kvalitní produkt dodáván přímo z továrny za konkurenceschopnou nízkou cenu, což týmům údržby pomáhá zkrátit dobu lokalizace závady.

Výsuvný indikátor horních poruch JDX Grounding Locator je zařízení pro lokalizaci závad vyvinuté společností Comewill pro nadzemní elektrické rozvody. Toto zařízení sleduje změny proudu ve vedení pomocí elektromagnetické indukce. Když dojde ke zkratové poruše, aktivuje se mechanický vyklápěcí mechanismus a zobrazí se červený indikátor poruchy. Jeho struktura využívá proces formování z jednoho kusu v kombinaci s technologií nano-povrchové úpravy, která mu dodává vlastnosti proti znečištění a stárnutí, takže je vhodný pro dlouhodobý provoz ve venkovních venkovních vedeních.

Základní princip práce

1. Logika detekce poruch

Výsuvný indikátor horních poruch JDX lokátor uzemnění detekuje poruchy na základě náhlé změny proudu během zkratu. Při zkratové poruše protéká poruchový proud místem instalace. Prvek detekce proudu uvnitř zařízení snímá náhlou změnu proudu a současně následné ochranné akce způsobí ztrátu napájení vedení. Tyto dvě podmínky společně tvoří základ pro žalobu.

The JDX fault indicator, installed on the overhead line, works by detecting the line current using electromagnetic induction. Under normal operating conditions, the device is in a low-power standby mode; when a short-circuit current passes through, the induced signal exceeds a preset threshold, triggering the drive mechanism.

2. Metoda lokalizace poruchy

Při skutečných kontrolách je v intervalech podél linky instalováno několik indikátorů JDX. Dojde-li k poruše, všechny indikátory ze strany napájecího zdroje k místu závady zčervenají, zatímco indikátory za místem závady zůstanou bílé. Inspektoři musí pouze sledovat stav indikátoru na trase; úsek mezi posledním červeným indikátorem a prvním bílým indikátorem je místo poruchy. Tato metoda snižuje pracovní zátěž tradičních kontrol na celé lince na místní kontroly sekcí, což výrazně zlepšuje efektivitu lokalizace závad.

3. Resetujte mechanismus

Po odstranění poruchy a obnovení napájení se zařízení po předem nastavené době automaticky resetuje. Výsuvný indikátor poruch nad hlavou JDX Grounding Locator nabízí volitelné časy resetování 6, 12, 24 a 36 hodin pro přizpůsobení provozním potřebám různých linek, čímž eliminuje potřebu ručního resetování personálem šplhajícím na tyč.

Struktura produktu a materiálové vlastnosti

1. Materiál pláště

The Retractable Overhead Fault Indicator JDX Grounding Locator is molded in one piece using high-strength aerospace materials and nanotechnology. The shell possesses the following characteristics:

High transparency: Facilitates observation of the internal flip-up status

Odolnost vůči skvrnám: Nečistoty se na povrchu snadno neuchytí

Aging resistance: Does not become brittle under prolonged outdoor sun exposure

Maintenance-free: Requires no additional maintenance during its designed lifespan

2. Složení základní složky

3. Metoda zobrazení

Výsuvný indikátor poruchy nad hlavou JDX lokátor uzemnění používá mechanický výklopný displej. V normálním provozu je bílý a při vyklopení zčervená, aby signalizoval poruchu. Červená strana je potažena fluorescenčním materiálem, díky čemuž je dobře viditelná v přirozeném denním světle a stále identifikovatelná v noci nebo za špatných světelných podmínek. Společnost Comewill jako výrobce upřednostňuje při výběru materiálů displeje odolnost vůči povětrnostním vlivům a zajišťuje, že rotující součásti nevyblednou ani se nedeformují při dlouhodobém vystavení UV záření.

Scénáře instalace a metody snímání: Bezpečné a všestranné

Tyto ukazatele jsou velmi flexibilní, pokud jde o to, kam mohou jít. Instalujeme je na nadzemní vedení (ta na inženýrských sloupech), nadzemní kabely, podzemní kabely (zakopané pod městy) a dokonce i na přípojnice uvnitř rozvaděčů. V podstatě kdekoli se mohou v rozvodu objevit zkratové poruchy.
Protože se používají na tolika různých místech, jejich metody snímání jsou navrženy tak, aby byly bezpečné – žádný přímý kontakt s živými částmi. Pro detekci napětí snímají prostorový gradient potenciálu elektrického pole kolem vedení. Pro detekci proudu používají elektromagnetickou indukci - něco jako to, jak funguje transformátor. Tento bezkontaktní design mění hru: udržuje zařízení (a nás) v bezpečí před vysokým napětím a usnadňuje instalaci. Abychom je mohli namontovat, nemusíme přerušovat vedení nebo vypínat napájení – stačí je připevnit a jít.

PROVOZNÍ PRINCIP

Princip detekce zkratu:
Na základě charakteristiky zkratových jevů se jako akční kritérium používá náhlá změna proudu při zkratu doprovázená výpadkem napájení ochranného zařízení. Způsob interpretace diagramu indikace poruchy je následující: Když se rozsvítí kontrolky 2, 5 a 8 fáze A vedení 2, žádná kontrolka fáze B, všechny kontrolky 3, 6 a 9 fáze C se rozsvítí červeně, zatímco kontrolky 11 a 12 zůstanou bílé, lze určit, že na tomto výstupním bodě vedení došlo ke zkratu.

TECHNICKÉ PARAMETRY
