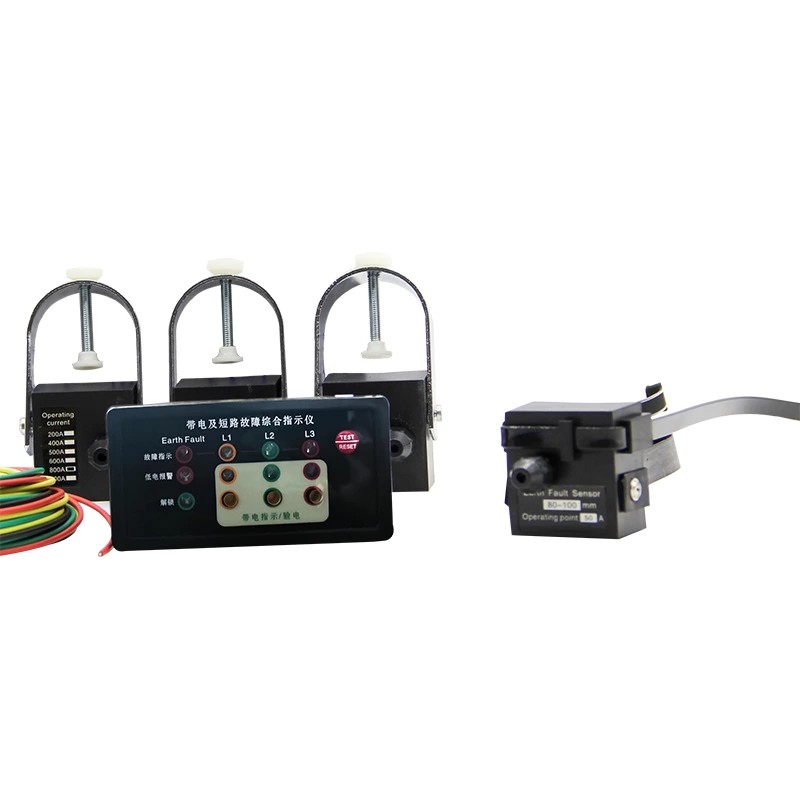

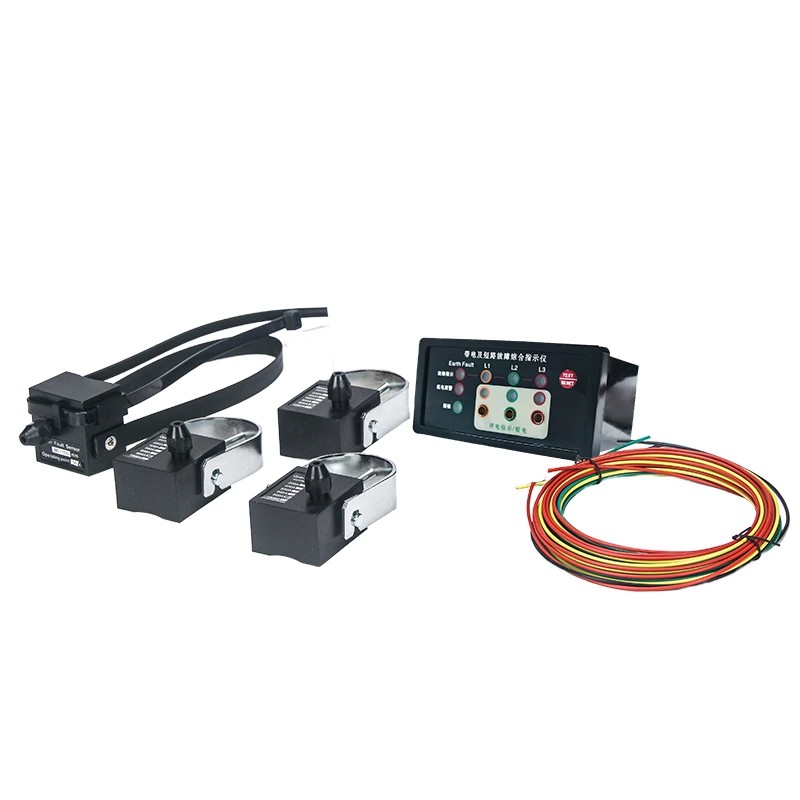

EKL-4DXN Line Fault Indicator with Live Status je online monitorovací zařízení vyvinuté společností Comewill speciálně pro vysokonapěťové rozváděče a distribuční sítě pod 20 kV. Toto zařízení integruje funkce detekce chyb, indikace pod napětím a ověření fáze. S využitím modulární konstrukce a komunikační technologie z optických vláken může fungovat stabilně ve složitých elektromagnetických prostředích a poskytuje spolehlivou podporu pro každodenní kontroly a diagnostiku poruch v energetických systémech.
Alarm při zkratu

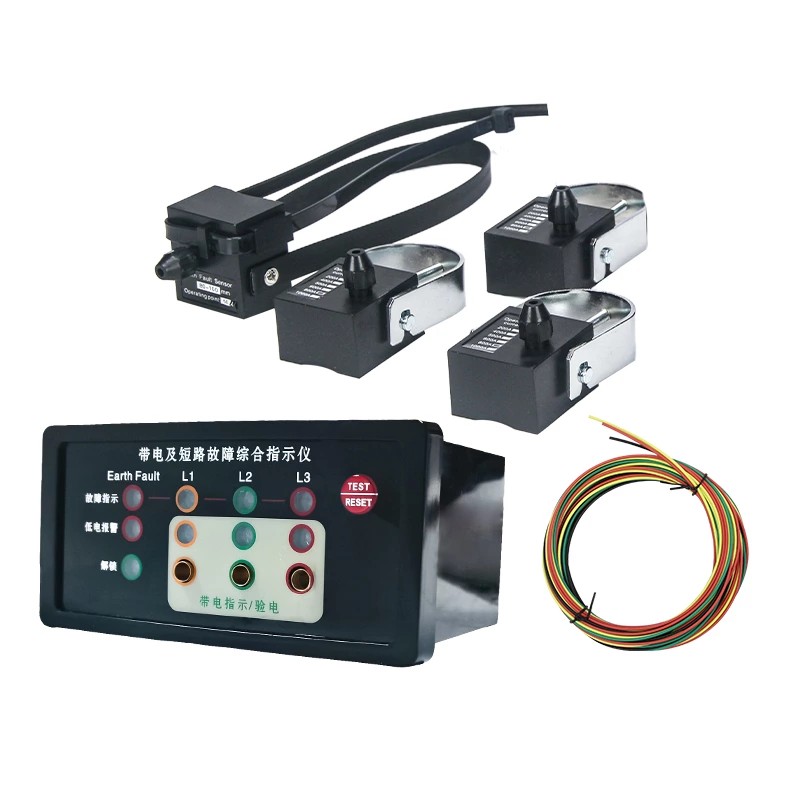

Když dojde ke zkratu ve vedení, zkratový senzor zabudovaný do EKL-4DXN Line Fault Indicator s živým stavem okamžitě zachytí poruchový proud a přenese poplachový signál do hostitelského počítače přes optický kabel. Komunikace z optických vláken má silné schopnosti proti rušení a zabraňuje vlivu elektromagnetického šumu uvnitř rozváděče na přenos signálu. Po obdržení signálu hostitelský počítač spustí odpovídající kontrolku zkratu, což pomůže personálu na místě rychle lokalizovat vadný obvod.
Ground Fault Alarm
Uzemňovací senzor nepřetržitě monitoruje nulovou složku proudu ve vedení. Když zemní proud dosáhne nebo překročí přednastavenou prahovou hodnotu alarmu, senzor vyšle signál do hlavní jednotky přes optické vlákno a hlavní jednotka okamžitě aktivuje alarm zemního spojení. Tato funkce pomáhá včas odhalit zemní poruchy, zabraňuje další degradaci izolace zařízení a snižuje riziko úrazu elektrickým proudem.

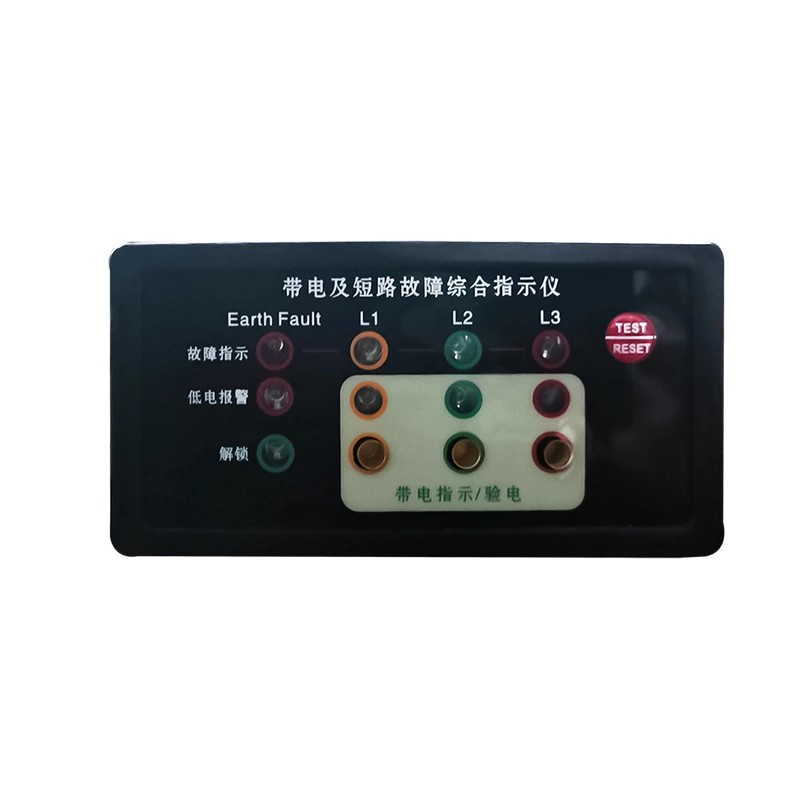

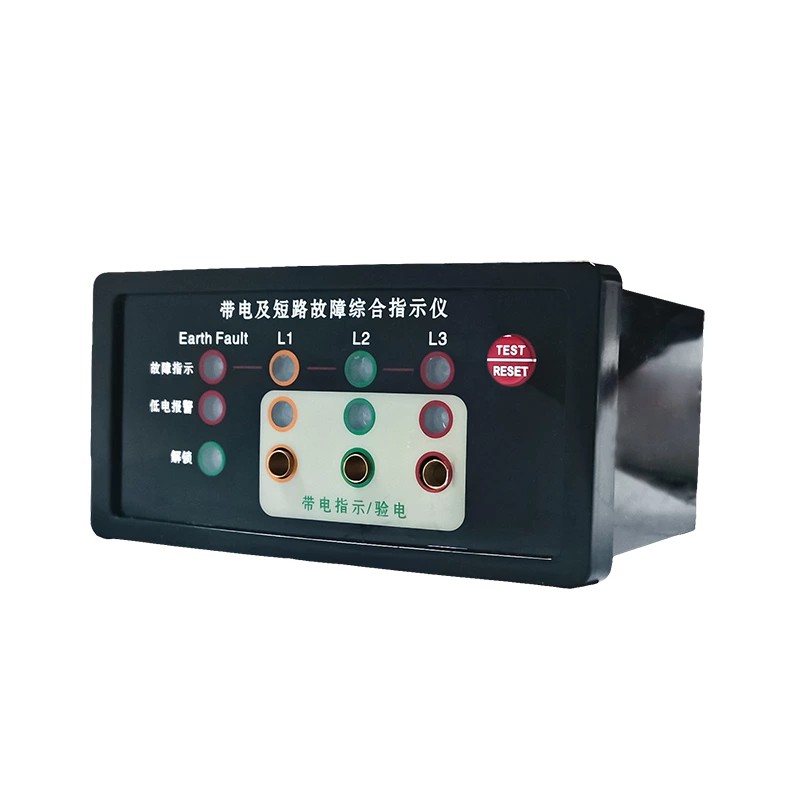

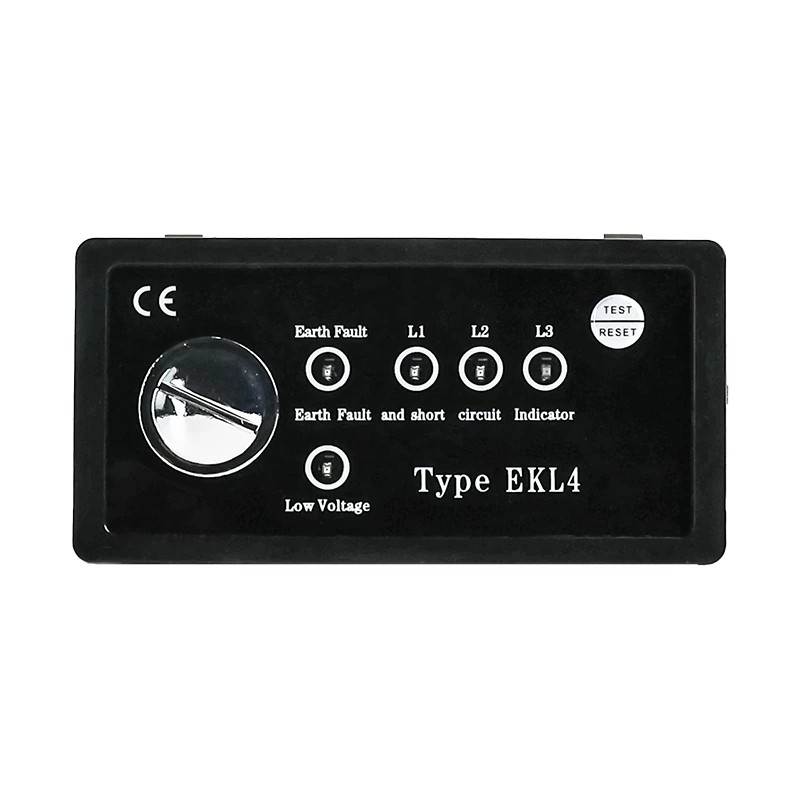

Indikátor stavu vysokého napětí: Indikátor poruchy vedení Quality EKL-4DXN s aktivním stavem nepřetržitě monitoruje živý stav vedení vysokého napětí. Panel hlavní jednotky je vybaven vysoce svítivými LED indikátory odpovídajícími fázím L1, L2 a L3. Frekvence blikání indikátorů zhruba odráží úroveň napětí. LED diody jsou napájeny přímo z vysokonapěťového elektrického pole, aniž by spotřebovávaly vestavěnou baterii hlavní jednotky. Tato konstrukce zajišťuje kontinuitu indikace živého stavu a prodlužuje celkovou životnost baterie.
Ověření fáze vysokého napětí: Panel hlavní jednotky má vyhrazené rozhraní pro ověřování fáze. Personál údržby může toto rozhraní použít k testování a potvrzení přesnosti vysokonapěťového živého vstupního signálu a indikace poruchy. Použití této funkce k ověření fáze před provedením připojení vedení nebo údržbářských prací pomáhá vyhnout se poruchám zařízení způsobeným chybami fáze.
Pro přizpůsobení se různým pracovním rytmům na různých místech nabízí EKL-4DXN tři režimy resetování:
Automatický reset: Po odstranění poruchy se zařízení může automaticky resetovat v přednastaveném čase. Volitelné intervaly resetování zahrnují 8 sekund, 12 hodin, 24 hodin a 48 hodin (tovární nastavení je 12 hodin). Tento režim je vhodný pro bezobslužná nebo vzdálená pracoviště, snižuje četnost resetování na místě pracovníky údržby.
Manuální reset: Po vyřešení závady mohou pracovníci na místě přímo stisknout tlačítko „Reset/Test“ na panelu EKL-4DXN Line Fault Indicator with Live Status, aby okamžitě vymazali stav alarmu a zajistili, že indikace zařízení bude konzistentní s aktuálním stavem linky.
Vzdálený reset: Zařízení podporuje odesílání poplachových signálů do řídicího centra a může také přijímat příkazy pro vzdálený reset z řídicího centra. U velkých distribučních sítí s mnoha vzdálenými zařízeními tato funkce pomáhá dispečerům vzdáleně spravovat stav zařízení, čímž se omezují zbytečné návštěvy na místě.
Funkce automatického testu: Aby bylo zajištěno, že zařízení je v normálním provozním stavu, může uživatel stisknout tlačítko "Reset/Test" na panelu hlavní jednotky. V tomto okamžiku indikátory L1, L2, L3 a L4 devětkrát zablikají a poté se automaticky resetují. Test lze také ukončit ručně opětovným stisknutím tlačítka. Tento jednoduchý proces autotestu pomáhá personálu rychle potvrdit, že funkce indikátoru jsou normální před uvedením do provozu, což eliminuje potřebu nosit s sebou další testovací nástroje.
Alarm nízkého napětí:
EKL-4DXN Line Fault Indicator s živým stavem je napájen vestavěnou lithiovou baterií. Když je napětí baterie nižší než normální provozní rozsah, zařízení spustí alarm nízkého napětí, který uživatele vyzve k včasné výměně baterie. Tato funkce pomáhá zabránit tomu, aby zařízení správně zobrazovalo informace o poruše v důsledku vybití baterie, a tím zachovává trvalou spolehlivost zařízení.
Jako profesionální výrobce, Comewill umožňuje uživatelům upravit více parametrů alarmu podle skutečných provozních podmínek. Ať už jde o práh zkratového proudu, práh zemního proudu nebo čas automatického resetu, vše lze nastavit na místě, což umožňuje zařízení přizpůsobit se různým podmínkám vedení a provozním požadavkům.
| Alarm zkratu | 50~1000A (nastavitelné z výroby)Chyba±5%,výstup z výroby:600A |
| Doba odezvy nadproudového zkratu | 0,03-5S (nastavitelné z výroby), z výroby: 0,25 |
| Uzemňovací alarm | 10-100A (nastavitelné z výroby)Chyba±10%,výstup z výroby:20A |
| Doba odezvy zemního nadproudu | 0,03S~55 (nastavitelné z výroby), z výroby: 0,25 |
| Alarm přehřátí | 20~80 ℃ (nastavitelné z výroby) Chyba ± 1 ℃, z výroby: 80 ℃ |
| Kapacita suchého kontaktu pro vypnutí při přehřátí | 230V/AC-0,1A, 30V/DC-1A |
| Vzdálené relé uzemnění zkratu | 230V/AC-0,1A, 30V/DC-1A |
| Alarm přehřátí | Reléové výstupy 3 cykly (každý 2 sekundy) Nastaveno na 750 mS, resetováno na 1250 mS) |
| Čas automatického resetování | 75~45h (nastavení z výroby), tovární čas: 8h |
| Pohotovostní proud | ≤5μA |
| Úroveň napětí | Pod 20KV |
| Schopnost odolat proudu | 31,5KA/4S |
| Statická spotřeba energie | ≤10μw |
| Počet akcí | ≥4000krát |
| Kapacita baterie | 3,6 Lithiová baterie 2Ah |
| Úroveň ochrany připomenutí | Hostitel IP40, senzor IP65 |
| pracovní prostředí | -25℃~+75℃ |
| ≤ 95 % RH (bez kondenzace) | |
| ≤ 1000 metrů |
