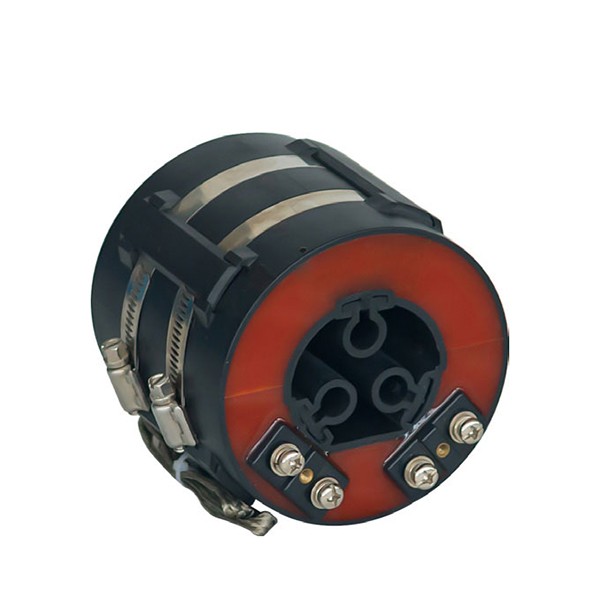

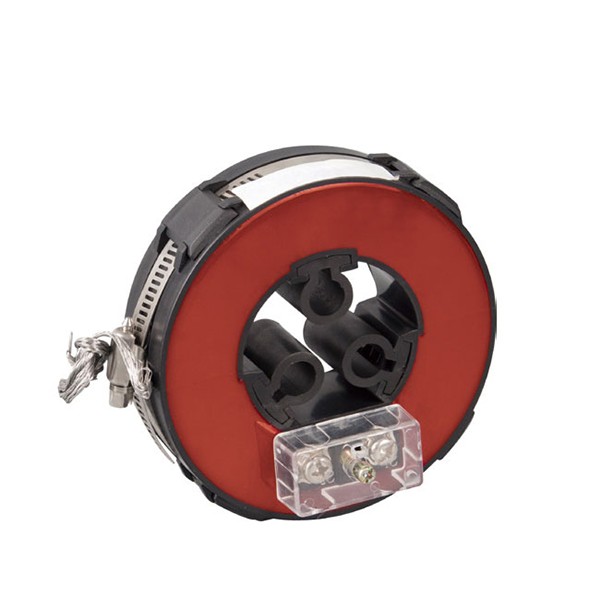

Comewill, jako přední čínský výrobce a dodavatel, pro vás poskytuje proudový transformátor LMZK-10, který nabízí základní výhody včetně kompaktní velikosti, odnímatelného jádra pro snadnou instalaci a vysoce přesného měření pomocí dovážené křemíkové oceli. Je speciálně navržen pro 10kV kompaktní rozváděče.
Tento proudový transformátor LMZK-10 má základní výhody, jako je malá velikost, nízká hmotnost, přepínatelnost a snadná instalace a je široce vhodný pro potřeby nákupu kompaktních plně izolovaných kruhových síťových rozvaděčů. Je zvláště vhodný pro kombinaci se vzdáleným koncovým zařízením, jako je RTU a FTU, do vzorkovací jednotky, která poskytuje komplexní řešení a datovou podporu pro celý systém. Po obstarání a instalaci není potřeba upravovat původní elektroinstalaci. Může být instalován přímo na připojené přívodní a odchozí kabely, čímž je provoz jednoduchý a rychlý, což výrazně snižuje náklady na technickou instalaci. V současné době je široce používán v kompaktních plně izolovaných kruhových síťových rozváděčích, jako jsou SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS atd., a je také vhodný pro potřeby pořizování a podpory kombinovaných rozvoden, kabelových rozvodných skříní a dalších zařízení.
Z hlediska materiálů jádra a procesů využívá proudový transformátor LMZK-10 jako magnetické materiály vysoce kvalitní importované vysoce permeabilní křemíkové ocelové plechy, které mají vlastnosti rozebíratelných železných jader a nízké ztráty v magnetickém obvodu. Pryskyřice je vakuově odlita uvnitř plastového pláště zpomalujícího hoření, s vynikající odolností proti vlhkosti, stabilním výkonem a bez nutnosti pozdější údržby, což splňuje požadavky na nákladovou efektivitu nákupu pro dlouhodobé používání. Během instalace upněte dva půlkruhové kroužky na fázově oddělený kabel a zajistěte je svorkami, aby plynule splývaly s kabelem a vytvořily krásný a koordinovaný vzhled. Produkt je vhodný pro scénář nákupu 10KV kabelů se specifikacemi v rozmezí od 35 mm² do 400 mm². Svorka je vyrobena z vysoce kvalitního nerezového materiálu, který je pevný a spolehlivý. Během používání nevzniká vířivý proud, což zajišťuje bezpečný provoz zařízení.
Účiník na straně zátěže musí splňovat COS φ=0,8 (vykazující hysterezní charakteristiky).
Jmenovitý sekundární proud lze vybrat ze specifikací 5A nebo 1A, aby vyhovoval potřebám různých energetických systémů.
Rozsah okolní teploty: Spodní mez je -5 ℃, horní mez je 40 ℃ a průměrná denní teplota nesmí překročit 30 ℃.
Jmenovitá pracovní frekvence podporuje dva běžné standardy: 50Hz nebo 60Hz.
Nadmořská výška instalace zařízení by měla být řízena na 1000 metrů nebo níže.
Úroveň znečištění splňuje normu Level II a je vhodná pro konvenční průmyslové prostředí.
Výroba a kontrola produktu se přísně řídí národními normami GB20840.1 a GB20840.2.

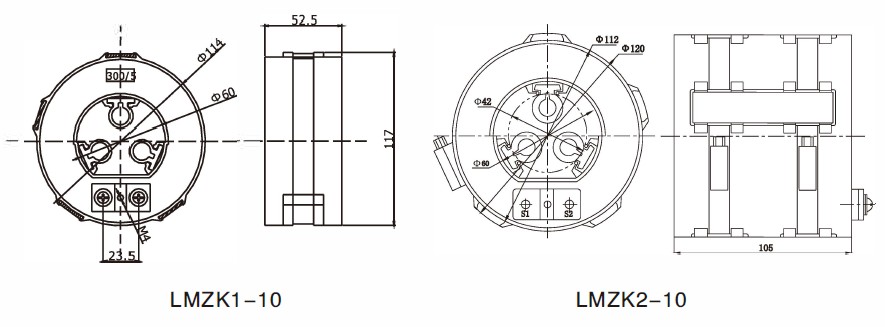

LMZK1
| Typ | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Účel | Měřicí transformátor proudu | Ochranný proudový transformátor | Dvouvinutý transformátor proudu | |||||||
| Poměr | Třída přesnosti a jmenovaná zátěž (VA) | Třída přesnosti a jmenovaná zátěž (VA) | Třída přesnosti a jmenovité zatížení (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Typ | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Účel |
|
Měřící proud | Ochranný proud | Proud s dvojitým vinutím | |||||||||
|
|
transformátor |
|
transformátor |
|
transformátor | ||||||||
| Poměr |
|
Třída přesnosti a | Třída přesnosti a | Třída přesnosti a jmenovitá zátěž | |||||||||
|
|
jmenovitá zátěž (VA) | jmenovitá zátěž (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
