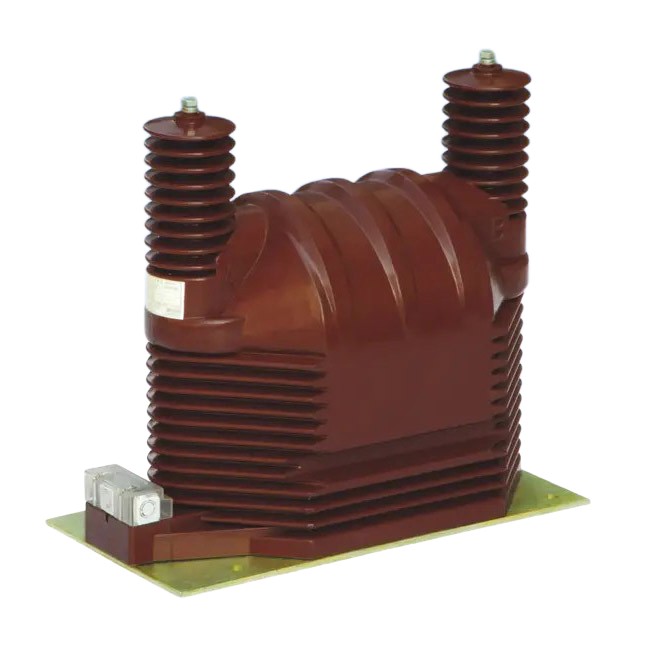

JDZ9-35Q transformátor napětí

Napěťové transformátory JDZ9-35Q: Jádro 35kV systémové komponenty

Vysoce kvalitní napěťové transformátory JDZ9-35Q vyrobené společností Comewill, profesionálním výrobcem v Číně, jsou vyrobeny z izolačních materiálů na horní polici a mají kompaktní, ale odolný design. To znamená, že dobře mechanicky drží a nabízejí solidní elektrickou izolaci – na životnosti se nešetří. Každý model má také svou vlastní specialitu: JDZ9-35Q zvládá vlhkost jako profesionál, takže je ideální pro vlhká nebo mokrá místa. JDZ9-35G na druhou stranu přichází se silnou přepěťovou ochranou – chrání váš elektrický systém před náhlými napěťovými špičkami.

Ať už používáte napěťové transformátory JDZ9-35Q v rozvodnách, průmyslových závodech nebo rozvodných sítích elektrické energie, oba modely poskytují konzistentní a přesná měření napětí na dlouhou trať. Nejenže odvedou svou práci – díky nim je váš elektrický systém bezpečnější a efektivnější.

Základní parametry

Jmenovité napětí: 35 kV (primární strana)
Jmenovitý transformační poměr: 35000/100 V (některé modely podporují konfiguraci více vinutí)
Úroveň přesnosti: 0,2, 0,5, 1,0, 3,0, 6P (některé modely podporují kombinační úroveň, například 0,2/0,5/6P)
Jmenovitá izolační úroveň: 40,5/95/200 kV (některé modely jsou 42/95/185 kV)
Maximální výkon: 1000 VA (některé modely mohou dosáhnout až 2000 VA)

Strukturální charakteristiky

Plně uzavřený odlitek z epoxidové pryskyřice, odolný vůči znečištění a vlhkosti, vhodný do tropických oblastí.
Instalace spodní desky, kompaktní velikost, podporuje instalaci v libovolném směru.
Sekundární výstupní svorkovnice může vést vodiče v několika směrech a má ochranu proti krádeži.

Scénáře aplikací

Měření energie, monitorování napětí a reléová ochrana v energetickém systému.
Napěťový transformátor JDZ9-35Q lze také instalovat do typu KYN-35 a dalších vysokonapěťových rozvaděčů.

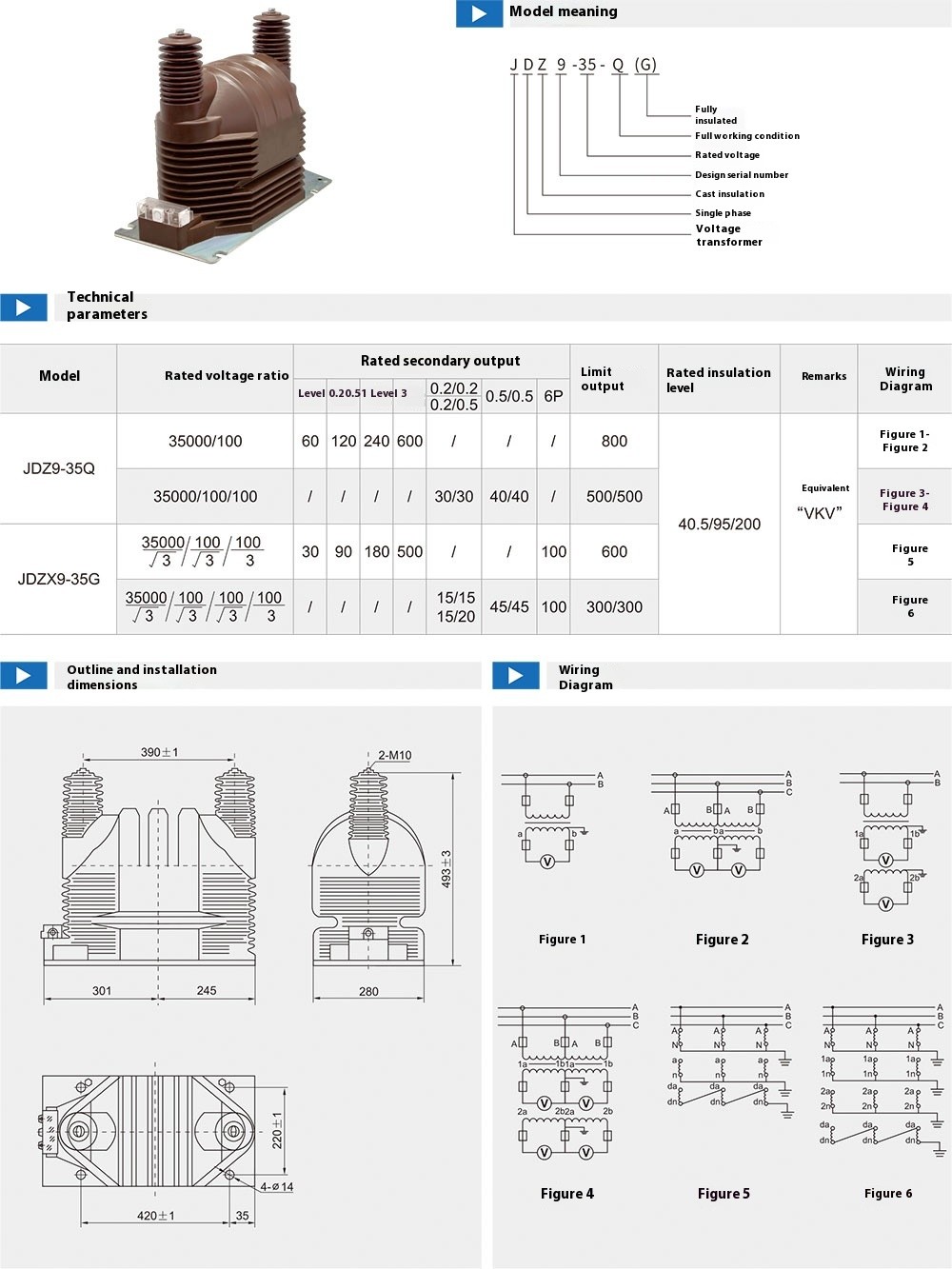

Technické údaje
