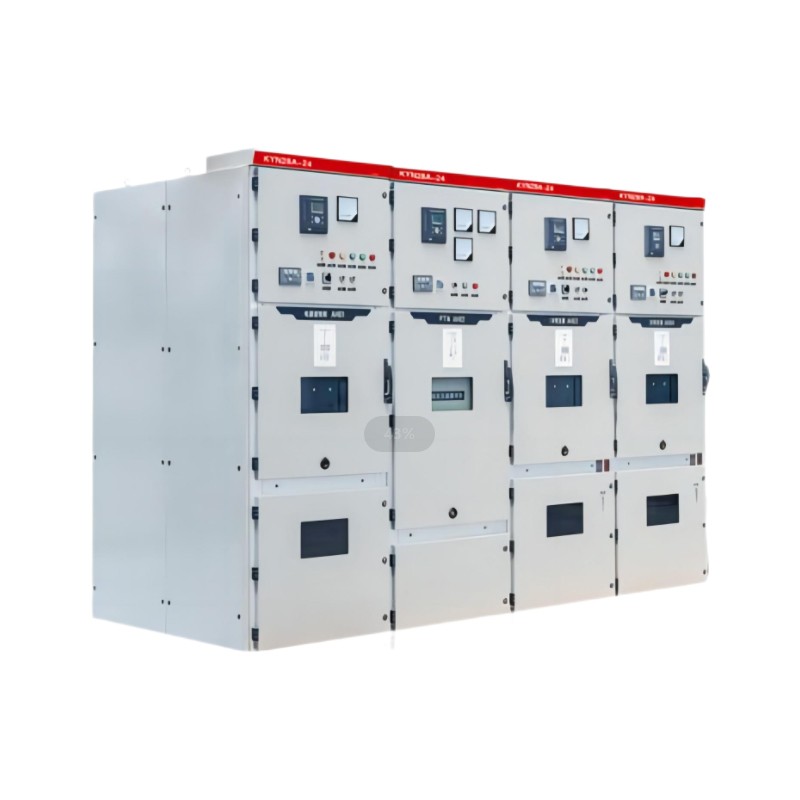

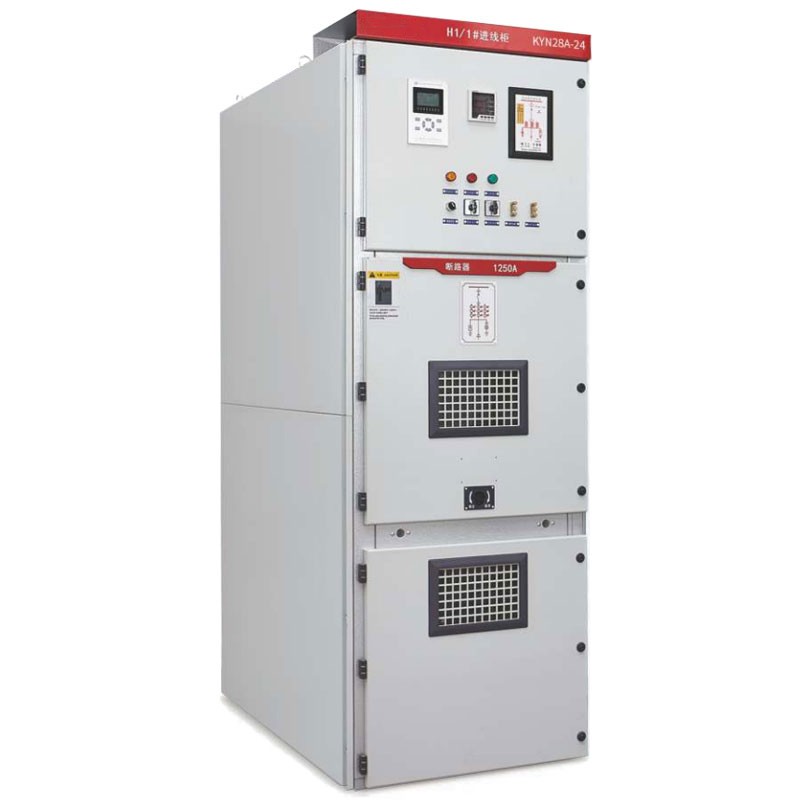

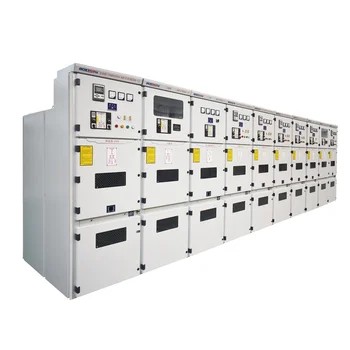

Vysoce kvalitní rozváděč KYN28-24KV nabízí čínský výrobce Comewill. Vyznačuje se konstrukcí výsuvného vypínače, pokročilou ochranou mechanického blokování „Anti-5“ a kompatibilitou s předními vakuovými vypínači, jako je VS1-24 a globálními ekvivalenty. Díky flexibilní instalaci, silné obloukové ochraně a podpoře monitorovacích systémů inteligentních sítí je široce používán v rozvodnách, průmyslových závodech a energetické infrastruktuře.
Tato distribuční jednotka vše v jednom dělá těžkou práci napříč klíčovými aplikacemi: elektrárny (přenášející šťávu z malých/středních generátorů), průmyslová/těžební místa (manipulace s distribucí energie na místě) a sekundární rozvodny elektrotechnického průmyslu (řízení, ochrana a monitorování sítě). A je navržen tak, aby zaškrtl všechna políčka shody – splňuje normy DL/T404, IEC298, GB3906, takže nezůstanete u necertifikovaného vybavení.
Skutečná výhra zde? Jeho pevný blokovací systém, který odstraňuje bezpečnostní rizika. Zabrání vám vytáhnout vozík vypínače, když je nabitý, zabrání náhodnému zapnutí/vypnutí vypínače, blokuje sepnutí vypínače, pokud je uzemňovač zapnutý, omylem vás ochrání mimo prostory pod napětím a zabrání náhodnému vypnutí uzemňovače. Žádné zkratky v oblasti bezpečnosti – důležité pro všechny stránky.
Ať už kupujete pro elektrárnu, průmyslový areál nebo rozvodnu, rozváděč KYN28-24KV společnosti Welcome (Wenzhou) Electric Co., Ltd je připraven k hromadnému nákupu. Můžeme jej vyladit tak, aby přesně odpovídal vašemu nastavení, takže si nenutíte univerzální řešení.
Rozváděč KYN28-24KV: Podmínky použití a funkce
Pojďme to zjednodušit – zde je to, co potřebujete vědět o používání a výběru našeho rozváděče KYN28-24 přímo pro vaše hovory o nákupu.
Běžné podmínky použití
Toto zařízení je navrženo tak, aby zvládlo vibrace na skutečných stránkách, takže zde je přehled:
Teplotní rozsah: Pracuje od -15℃ do +40℃ – žádný problém ve většině vnitřních prostor.
Limity vlhkosti: Průměrná denní vlhkost ≤ 95 % (tlak par ≤ 2,2 kPa); měsíční průměr ≤ 90 % (tlak par ≤ 1,8 kPa) – vydrží, i když je vlhký.
Odolnost proti zemětřesení: Zachytí zemětřesení ≤8 stupňů, s horizontálním otřesem 0,3 g a vertikálním 0,15 g – stabilní tam, kde se to počítá.
Odolnost vůči nečistotám: Hodí se na špinavá místa stupně 3 – odolný proti průmyslovému prachu a špíně.
Podrobnosti o instalaci: Pouze uvnitř, namontované pomocí kotevních šroubů nebo svařování – snadné nastavení.
Když získáváte tento rozváděč, záleží na těchto výhrách:
Mechanická západka „Anti-5“: Super spolehlivá – snižuje bezpečnostní rizika a usnadňuje údržbu (žádné složité opravy, jen jednoduchá údržba).
Dva vyjímatelné styly: Možnost středního rolování a rolování podlahy – pokrývá jakékoli technické potřeby nebo provozní zvyklosti vašeho webu.
Flexibilní párování VCB: Funguje s našimi vlastními Zn85-40.5/VS1-40.5 VCB a globálními výběry, jako jsou VD4, VB2, 3AH od jiných značek – bez uzamčení, použijte díly, kterým důvěřujete.
Ať už kupujete pro vnitřní průmyslové instalace nebo sekundární rozvodny, rozváděč KYN28-24 společnosti Welcome (Wenzhou) Electric Co., Ltd poskytuje odolnost, bezpečnost a flexibilitu. Máme to připravené pro hromadné objednávky a můžeme věci vyladit tak, aby vyhovovaly přesným potřebám vašeho webu.
| Položka | Jednotka | Data | |
| Jmenovité napětí | KV | 13,8, 15, 17,5, 20, 22, 24 | |
| Jmenovitá úroveň izolace | 1min.P.F. výdržné napětí (fáze k zemi/mezery) | KV | 50/60 |
| Odolné napětí bleskového impulsu (fáze k zemi/mezery) | KV | 125/145 | |
| Jmenovitá frekvence | Hz | 50/60 | |
| Jmenovitý proud | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Jmenovitý krátkodobý výdržný proud (4s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Jmenovitý špičkový výdržný proud※ | KA | 40, 50, 63, 80, 100, 125 | |
| Třída ochrany |
|
Kryt: lP4X,IP2X (otevřené dveře VCB) | |

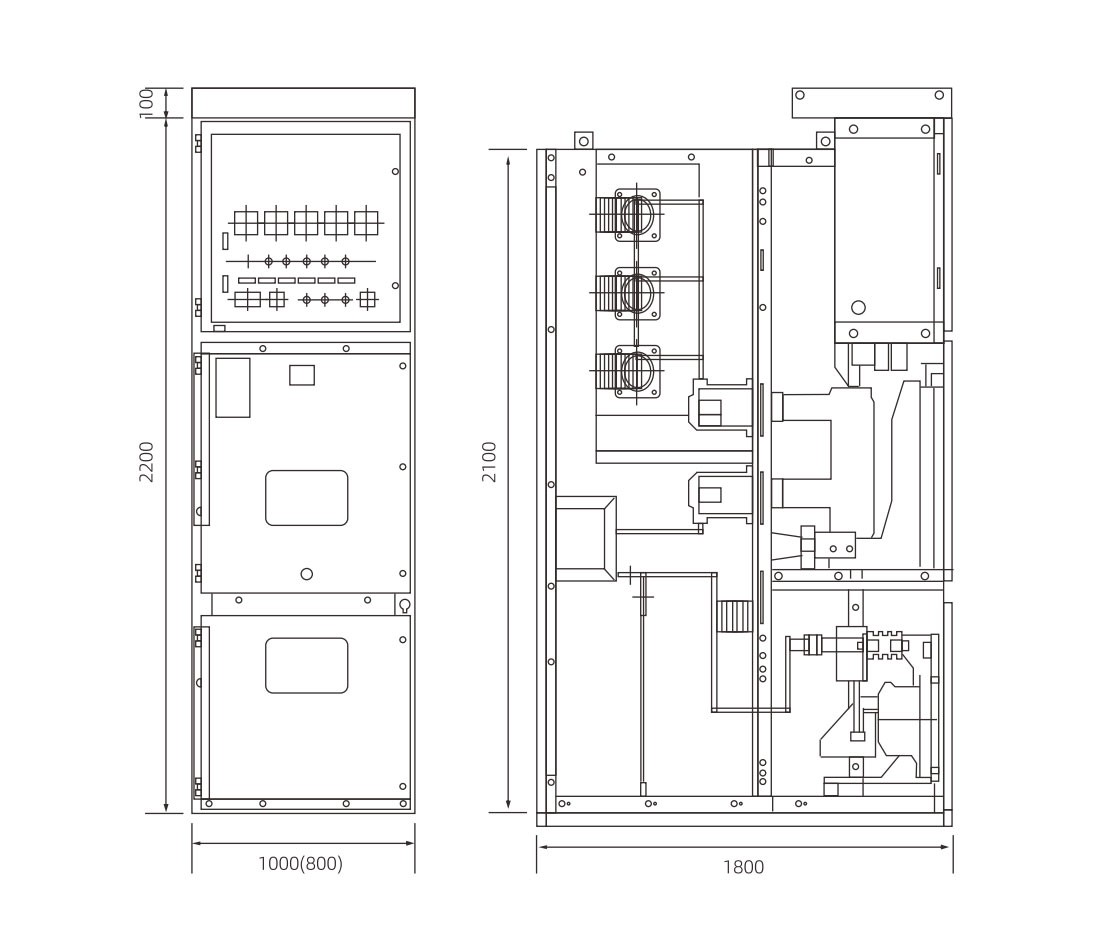

| Obrysový rozměr (šířka × hloubka × výška) | mm | 1000(800)×1800×2400 | |
| Hmotnost | kg | 840-1500 | |
| STAV | SPECIFIKACE |
| Okolní teplota | +15°C až +40°C (průměr ≤35°C za 24h) |
| Nadmořská výška | ≤ 1000 m |
| Relativní vlhkost | Měsíční průměr ≤ 90 %, tlak par ≤ 1,8 kPa |
| Prach, kouř, plyny | Žádné korozivní, hořlavé nebo vodivé znečištění |
| Vibrace / zemní pohyb | Zanedbatelný |
| Elektromagnetické rušení | ≤1,6kV indukované v sekundárních obvodech |
| POLOŽKA | JEDNOTKA | DATA |
| Jmenovité napětí | kV | 24 |
| Jmenovitá frekvence | Hz | 50/60 |
| Odolné napětí bleskového impulsu (fáze, zem) | kV | 60 |
| Odolné napětí bleskového impulsu (izolátor) | kV | 79 |
| PowerFrequency Odolné napětí (fáze, zem) | kV | 125 |
| Odolné napětí výkonové frekvence (izolátor) | kV | 145 |
| Odolné napětí pomocného obvodu | V | 2000 |
| Jmenovitý proud jističe | A | 630/1250/1600/2000/2500/3150 |
| Zkratový vypínací proud | kA | 20 / 31.5 |
| Zkratový uzavírací proud (špička) | kA | 50/80 |
| Krátkodobý výdržný proud | kA | 20 / 31.5 |
| Špičkový výdržný proud | kA | 50/80 |
| Napětí pomocného obvodu | V | AC/DC 110/220 |
| Stupeň ochrany | — | IP4X (IP2X s otevřenými dveřmi) |
| Rozměry (Š×H×V) | mm | 800×1810×2380 / 1000×1810×2380 |
| Hmotnost | kg | 840 ~ 1140 |
| POLOŽKA | JEDNOTKA | DATA |
| Jmenovité napětí | kV | 24 |
| Bleskový impuls vydrží | kV | 60 |
| Výkon Frekvenční odolnost | kV | 125 |
| Jmenovitá frekvence | Hz | 50/60 |
| Jmenovitý proud | A | 630–3150 |
| Zkratový vypínací proud | kA | 20 / 31.5 |
| Závěrečný proud (špička) | kA | 50/80 |
| Krátkodobý výdržný proud | kA | 20 / 31.5 |
| Špičkový výdržný proud | kA | 50/80 |
| Rozbití kondenzátorového bloku (jeden / zády k sobě) | A | 630/400 |
| Přerušení provozních časů | Times | 50 |
| Mechanický život | Times | 20 000 |
| Provozní sekvence | — | O-0,3s-CO-180s-CO |
| POLOŽKA | JEDNOTKA | DATA |
| Napětí cívky (zavření/vypnutí) | V | AC220, AC110, DC220, DC110 |
| Proud cívky | A | 1,1A (220V), 3,1A (110V) |
| Zásobník energie Výkon motoru | W | 80/100 |
| Doba skladování energie | s | ≤10 |
1. V čem je kovový rozváděč KYN28-24KV lepší než tradiční rozváděč pevného typu?
Tradiční pevné rozváděče znamená vypnutí celého systému jen kvůli opravě nebo výměně dílů – totální potíže. Náš KYN28-24KV používá konstrukci výsuvného ručního vozíku: můžete izolovat komponenty, provádět údržbu nebo vyměňovat díly, aniž byste museli vypnout celé nastavení. Kovová konstrukce navíc přidává ochranu proti oblouku, zajišťuje bezpečnost operátorů a umožňuje rychlou výměnu vnitřních jednotek – minimalizuje prostoje, které jsou obrovské pro jakékoli pracoviště, které si nemůže dovolit výpadky.
2. Lze tento kovový spínací přístroj použít v inteligentních rozvodnách?
Absolutně. KYN28-24KV jsme postavili s kompatibilitou smart grid přímo dovnitř. Můžete k němu přidat terminály dálkového ovládání, digitální relé a systémy SCADA – takže získáte monitorování v reálném čase, okamžité spouštění ochrany a bezproblémovou komunikaci s nastavením správy sítě. Hodí se přímo do moderních inteligentních rozvoden, žádné dodatečné bolesti hlavy při dodatečném vybavení.
3. Pro jaká prostředí se nejlépe hodí kovový rozváděč KYN28-24?
Je vyroben pro vnitřní použití a svítí na místech, která vyžadují spolehlivou distribuci vysokého napětí se špičkovou bezpečností a monitorováním: městské rozvodny (napájející městské sítě), elektrárny (napájení elektřiny), těžební místa (náročná průmyslová zařízení) a velké komerční budovy (nákupní centra, výškové budovy). Všude, kde potřebujete vybavení, které je odolné, bezpečné a snadno se na něj dá hlídat – tohle je ten pravý.
Ve společnosti Welcome (Wenzhou) Electric Co., Ltd jsme navrhli rozváděč KYN28-24KV, abychom odpověděli na skutečné otázky kupujících a operátorů – žádné chmýří, pouze řešení, která fungují pro vaše projekty.
