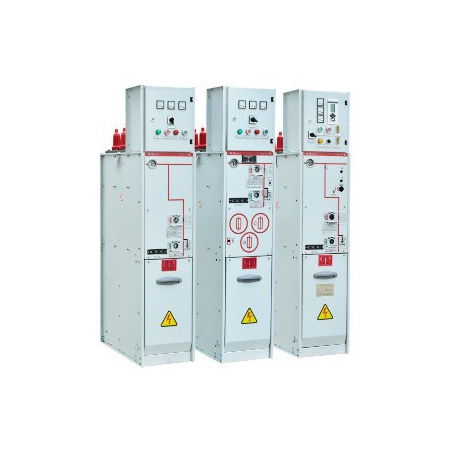

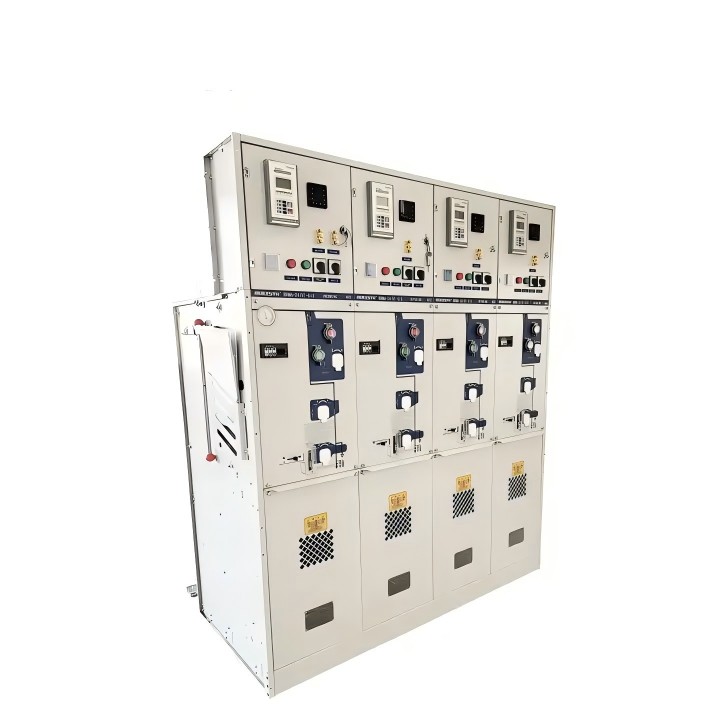

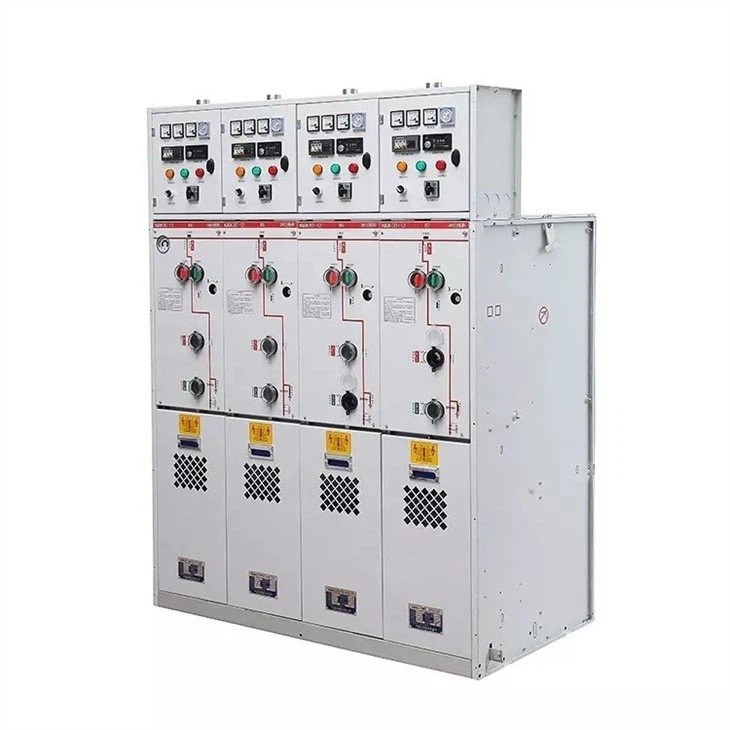

Rozváděč 24kV okružní rozvodny SF6 s plynovou izolací

Hledáte kvalitní rozváděč 24kV s plynovou izolací SF6? Továrna Comewill nabízí všestranné modulární řešení RMU. Se jmenovitým napětím až 24 kV a mírou úniku pod 0,25 ‰ naše rozvaděče integrují vakuové/SF6 jističe a 3-stanicové spínače zátěže.

Výhody produktu

Technologie robotického laserového svařování: Na rozdíl od ručního svařování, které je náchylné k mikroskopickým trhlinám, jsou naše „airbagy“ (plynové nádrže) SF6 utěsněny pomocí přesné robotiky. To zajišťuje míru úniku ≤ 0,25 ‰ za rok, což výrazně překračuje standardní požadavky.

Dlouhá elektrická životnost: Spínače zátěže: Dosáhněte úrovně E3, nejvyšší třídy pro časté spínání.

Jističe: Dosáhněte úrovně E2, což zajišťuje robustní zkratový výkon bez časté výměny kontaktů.

Odolnost vůči životnímu prostředí: Díky hodnocení IP67 jsou primární vysokonapěťové komponenty zcela chráněny před prachem a dočasným ponořením do vody, díky čemuž je rozváděč 24kV s plynovou izolací SF6 ideální pro vlhké pobřežní oblasti nebo prašné průmyslové závody.

Provozní bezpečnost: Tlak plynu je přísně omezen na 1,4 baru a konstrukce zátěžového spínače se 3 stanicemi zajišťuje jasné umístění „Uzavřeno-otevřeno-země“, plně ověřené protokoly o typových zkouškách.

Parametry produktu:

* Hlavní jednotka s izolačním kroužkem SF6
*Vnitřní rozvodné rozvodné zařízení vysokého napětí
*Jmenovité napětí: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
* Stojací na podlaze
*Roční míra úniku ≤0,25‰ za rok
*Tlak plynu SF6 při 20℃ je 0,4 baru (relativní tlak)
*Standard: IEC, ANSI, GB

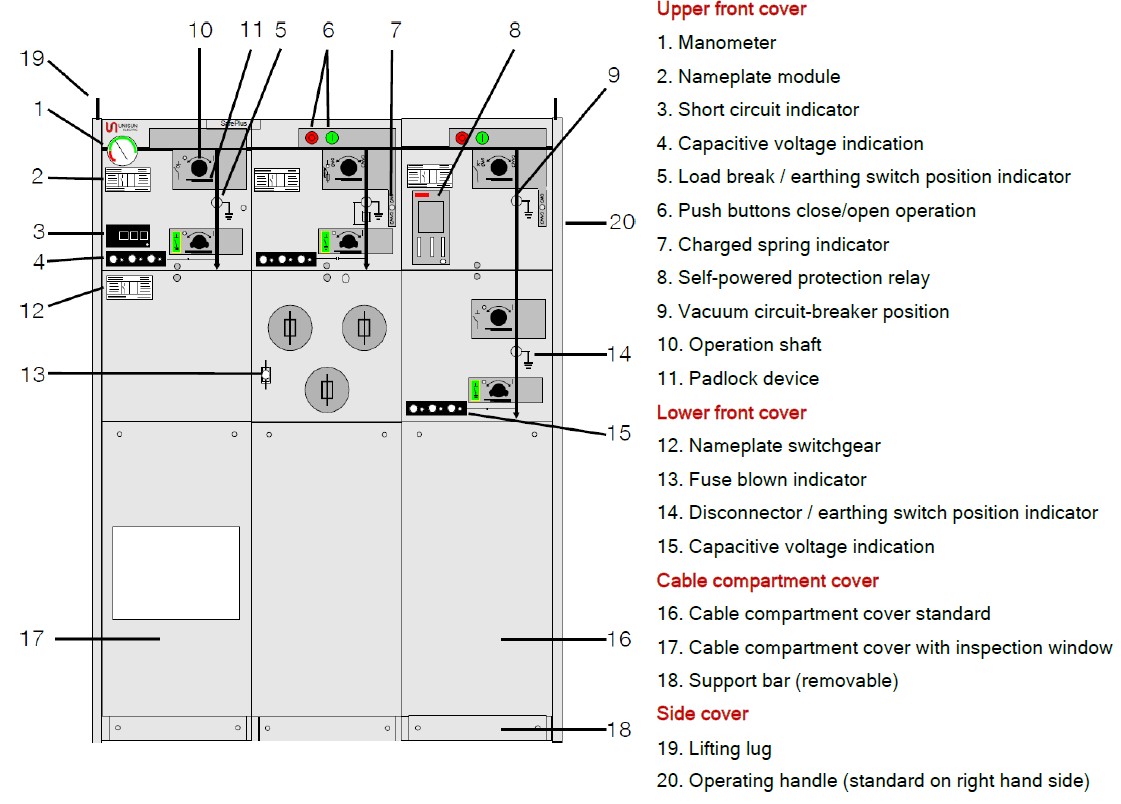

Vnější sestava

Technické datum skříně C

K dispozici s výdržným napětím 42 kV

Technické datum skříně F

1)         Omezeno vysokonapěťovými pojistkovými vložkami
2)         Dostupné s výdržným napětím 42 kV

Technické datum skříně V

1)         Dostupné s výdržným napětím 42 kV
2)         Závisí na typu použitého pouzdra
3)         Rozhraní A – 12,5 kA/1s, rozhraní B – 16 kA/1s

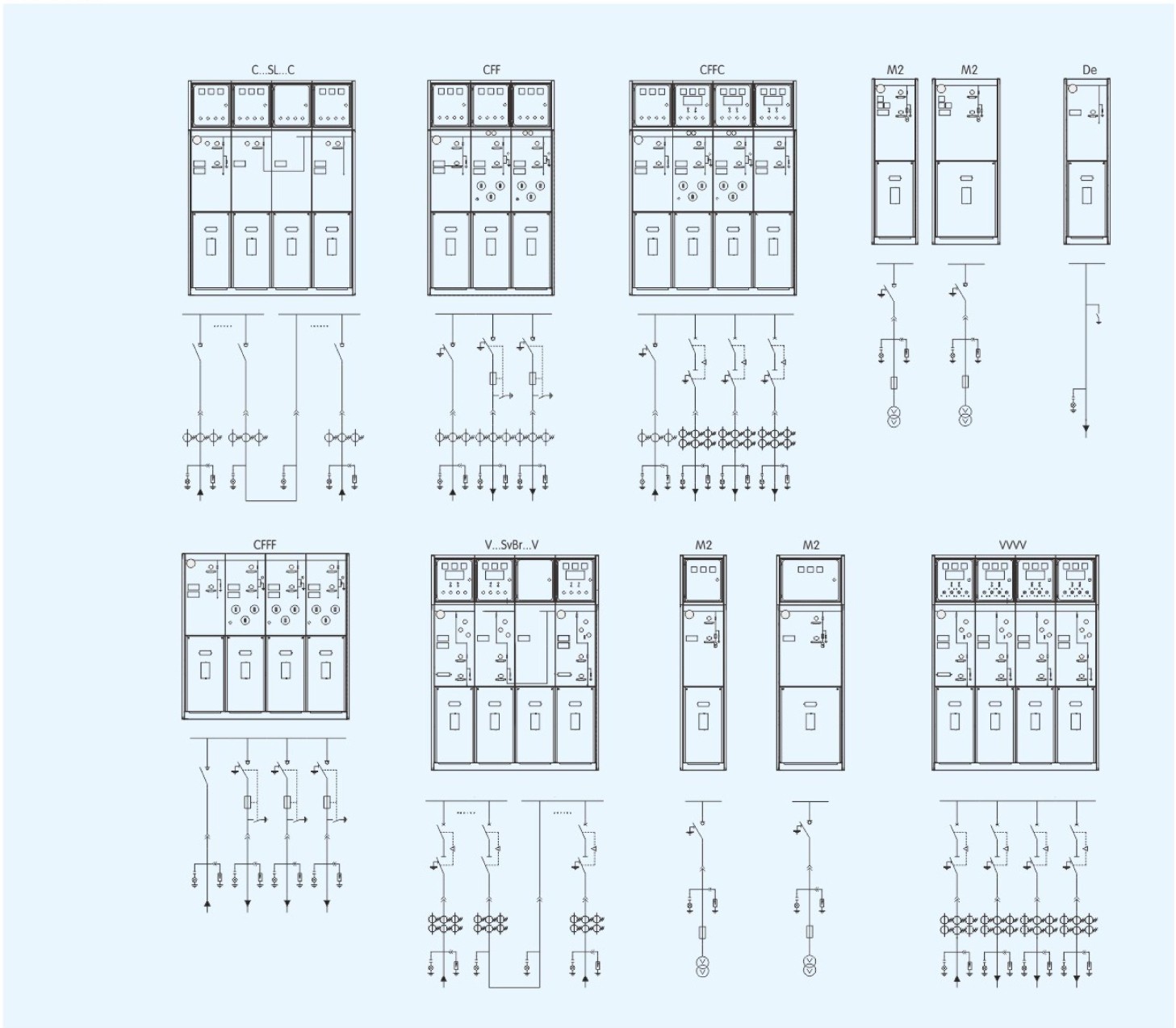

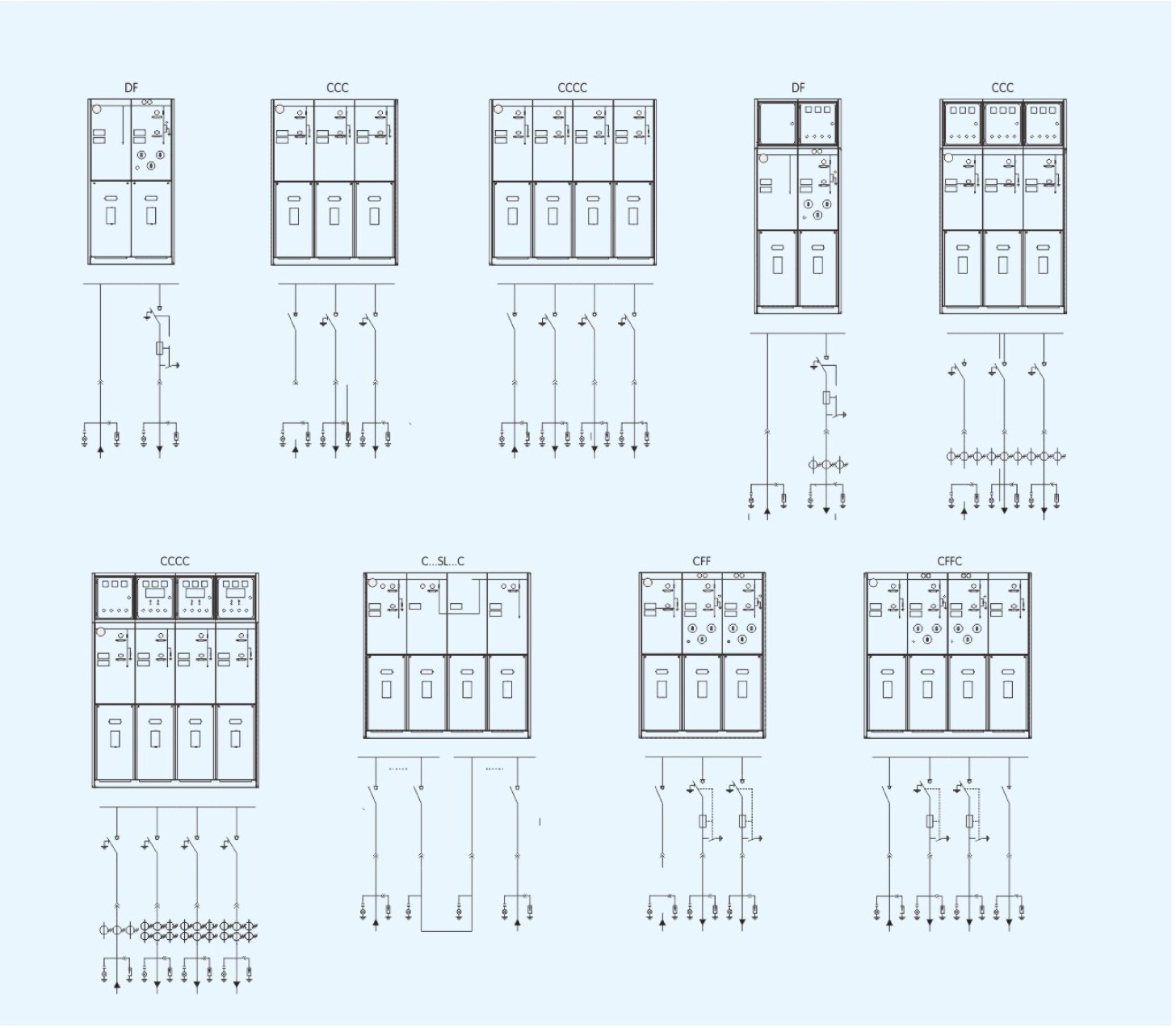

Schéma infrastruktury

FAQ

Q1: Jaké je maximální jmenovité napětí pro vaši řadu RMU?

Odpověď: Zatímco naším vlajkovým modelem je jednotka 24 kV, naše řada pokrývá 3,3 kV až 40,5 kV, abychom splnili různé mezinárodní požadavky na rozvodnou síť.

Q2: Mohu si vybrat mezi vakuovými a SF6 jističi?

A: Ano. V naší skříni "V" nabízíme obě varianty. Vakuové jističe jsou často preferovány pro svou nenáročnost na údržbu, zatímco jističe SF6 jsou dostupné na základě specifického zatížení a potřeb prostředí.

Q3: Jak zajistíte, že tlak plynu zůstane bezpečný?

Odpověď: Používáme relativní tlak 0,4 baru (při 20 °C) a maximální limit 1,4 baru. Každá jednotka obsahuje manometr s pomocnými kontakty pro vzdálené monitorování a alarmy.

Q4: Je zařízení vhodné pro drsná venkovní prostředí?

A: Ano. Zatímco RMU je vnitřní design, hlavní nádrž SF6 má krytí IP67. Když je umístěn ve vhodném venkovním kiosku (kompaktní rozvodně), daří se mu v oblastech s vysokou vlhkostí nebo vysokým znečištěním.
