1. Nejvyšší bezpečnost. Plně izolovaná uzavřená konstrukce (IP67), vylepšený design oddělení fází, nezávislé monitorování fázového spínače – splňuje přísné bezpečnostní standardy pro nákup.

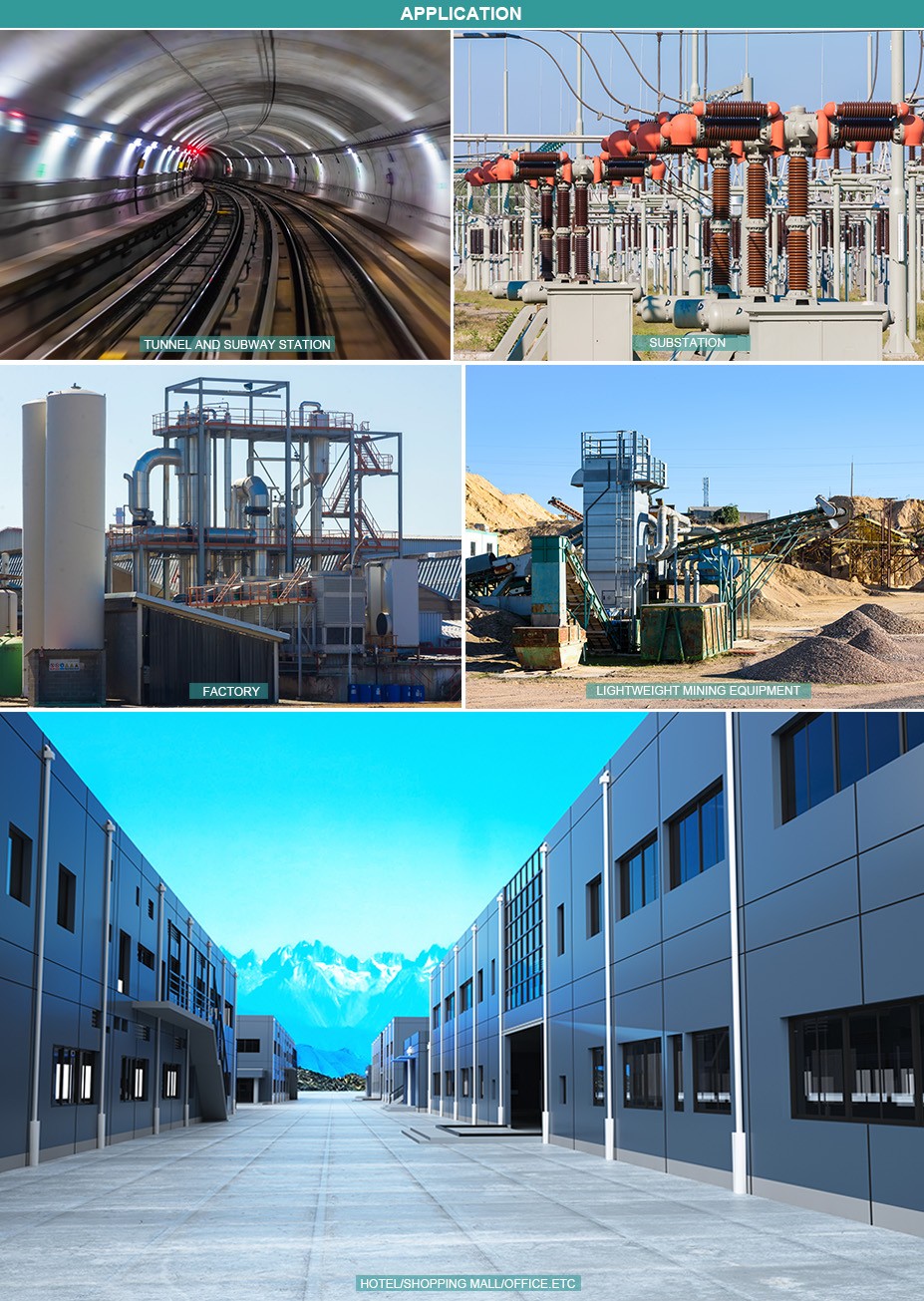

2. All-Environment Adaptable. Comewill factory high quality 12kV solid insulated switchgear SF6 ring main unit works in low/high temperature, high altitude, high humidity, corrosion, low-lying, explosion-proof zones – no procurement scenario limits.

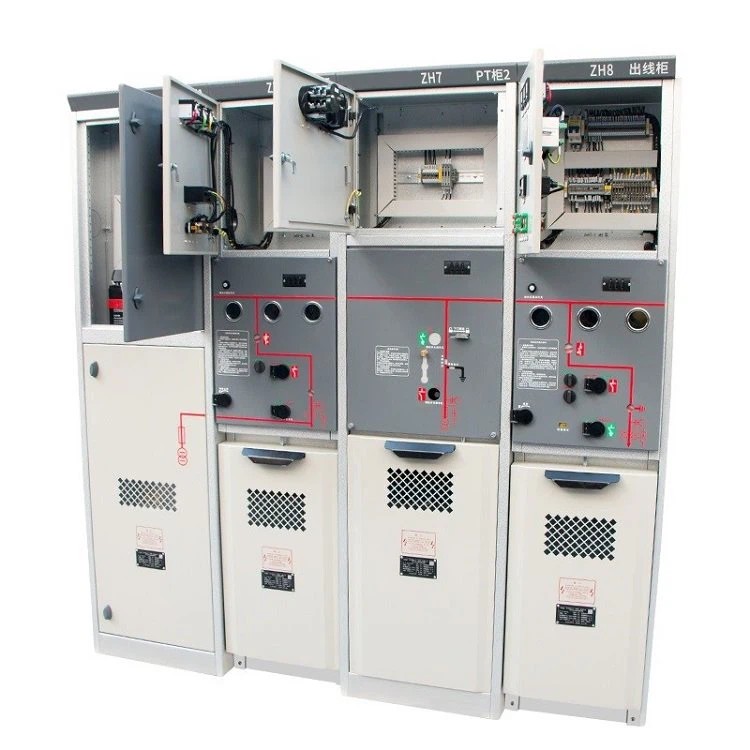

3. Flexibilní & Pohodlné. Standardní modulární konstrukce pro snadné rozšíření/úpravu/výměnu. Kompaktní velikost zjednodušuje přepravu a údržbu po nákupu.
4. Ekologický. Nahrazuje SF6 epoxidovou pryskyřicí – vyvažuje výkon a soulad s ekologickým nákupem.

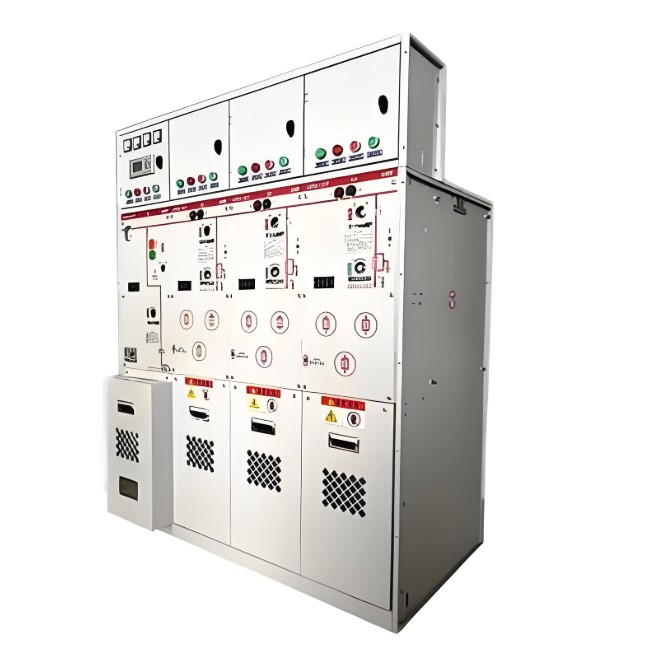

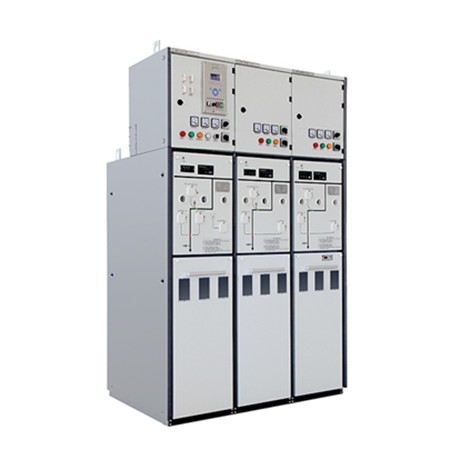

Pevný izolovaný rozváděč 1,12 kV Kruhová hlavní jednotka SF6 vyrobená v Číně je vhodná pro použití v prostředí s nadmořskou výškou nepřesahující 2000 metrů.
2. Funguje spolehlivě v relativním teplotním rozsahu -40 ℃ až +55 ℃.
3.Snese průměrnou denní vlhkost nejvýše 95 % a průměrnou měsíční vlhkost nejvýše 90 %.
4. Konstrukce 12kV pevného izolovaného rozváděče s kruhovou hlavní jednotkou SF6 vydrží seismickou intenzitu až 8 stupňů Richterovy stupnice.
| Jméno | Jednotka | Jednotka spínače zátěže | Kombinovaná přístrojová jednotka | Jednotka jističe | |
| Jmenovité napětí | kV | 12 | |||
| Jmenovitá frekv. | Hz | 50 | |||
| Jmenovitý proud | A | 630 | ≤125 | 630/1250 | |
| Jmenovitá úroveň izolace | Odolné napětí napájecí frekvence (fáze-fáze nebo fáze-zem) | kV | 42 | ||
| Odolné napětí napájecí frekvence (mezi otevřenými kontakty) | 48 | ||||
| Odolné napětí napájecí frekvence (řídicí a pomocné obvody) | 2 | ||||
| Odolné napětí bleskového impulsu (fáze-fáze nebo fáze-zem) | 95 | ||||
| Odolné napětí bleskového impulsu (mezi otevřenými kontakty) | 110 | ||||
| Jmenovitý krátkodobý výdržný proud | Hlavní okruh (4s/2s) | kA | 20/25 | — | 20/25 |
| Uzemňovací obvod (2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Jmenovitý špičkový výdržný proud | Hlavní okruh | kA | 50/63 | — | 50/63 |
| Uzemňovací obvod | 43,5/54,3 | — | 43,5/54,3 | ||
| Jmenovitý zkratový vypínací proud | kA | — | 31.5 | 20/25 | |
| Jmenovitý zkratový zapínací proud | kA | 50/63 | 80 | 50/63 | |
| Jmenovitý přenosový proud | A | — | 1600 | — | |
| Mechanická životnost | Spínač zátěže / jistič | Times | 5000 | 5000 | 10000 |
| Oddělovací spínač / uzemňovací spínač | Times | 3000 | 3000 | 3000 | |
| Jmenovitý tlak plynu SF6 (relativní hodnota při 20 ℃) | Jmenovitý plnicí tlak | MPa | 0.035 | ||
| Min. funkční plnicí tlak | 0.02 | ||||
| Stupeň ochrany | Korpus skříně |
|
IP4X | ||
| Plynová skříň |
|
IP67 | |||
| Roční relativní míra úniku plynu | %/Y | ≤0,05 | |||
