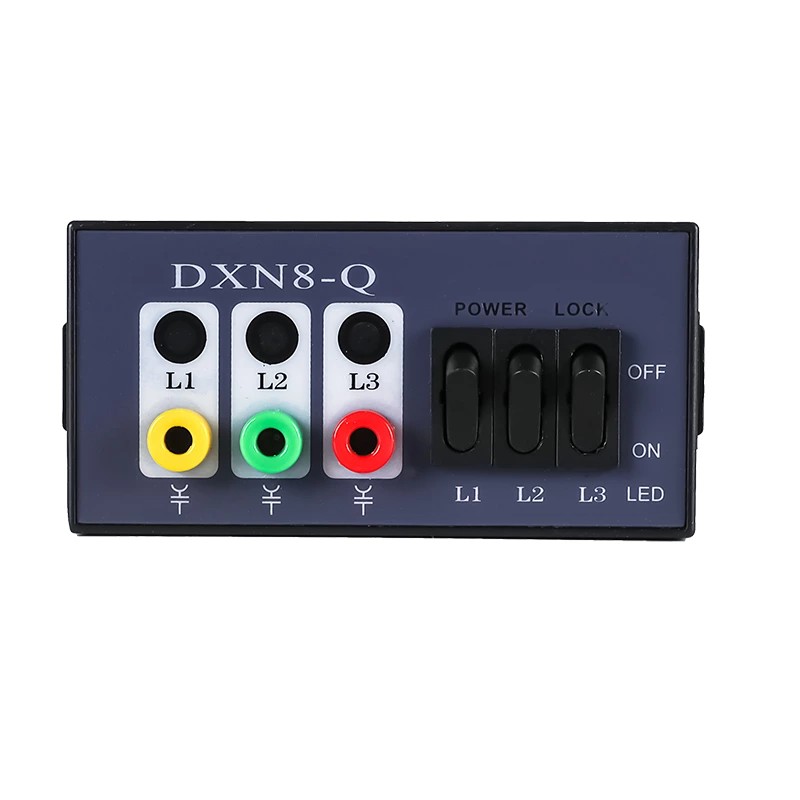

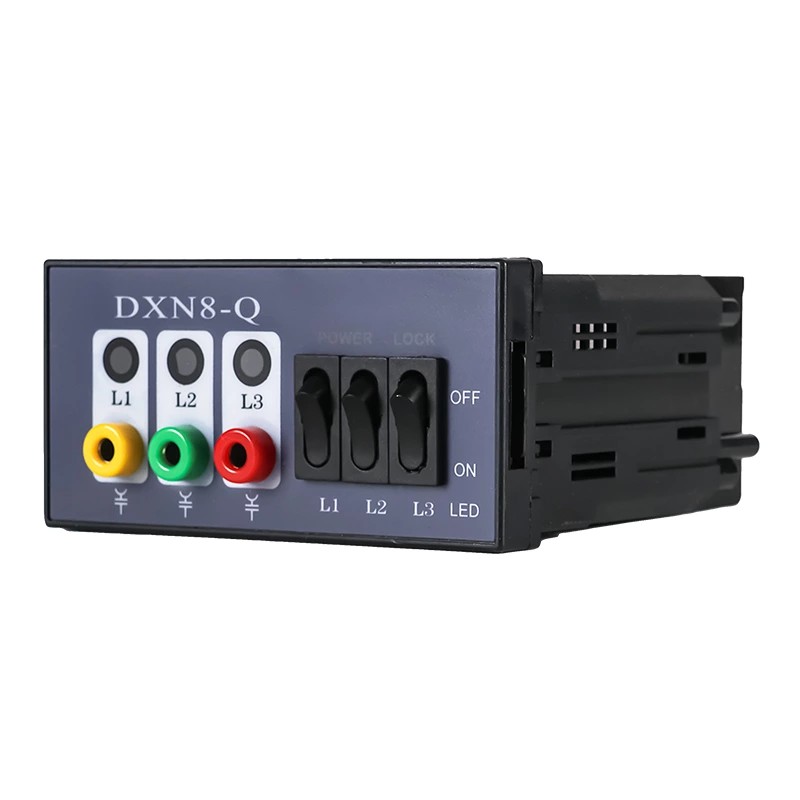

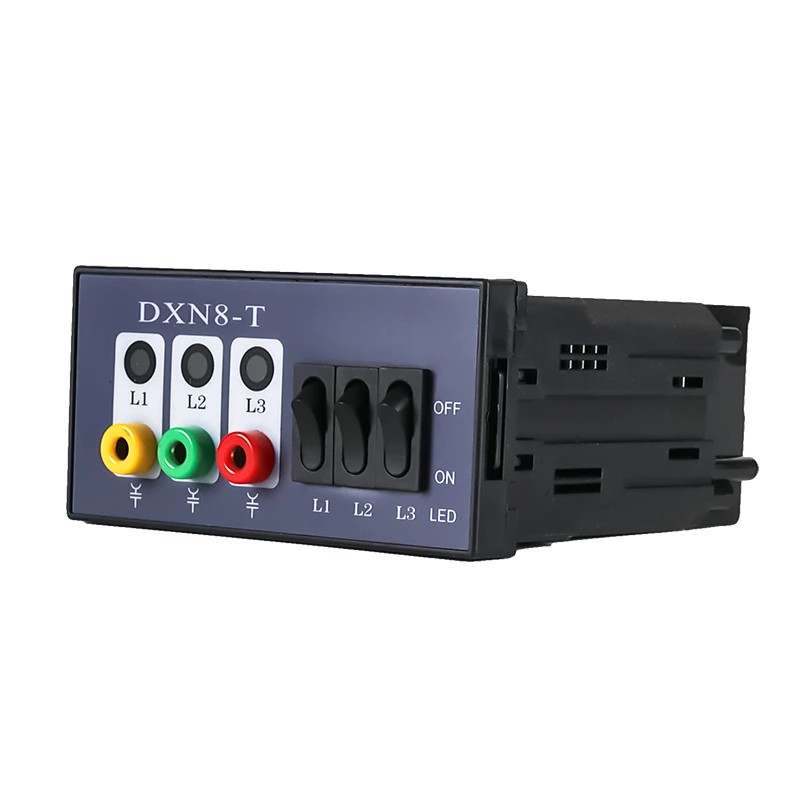

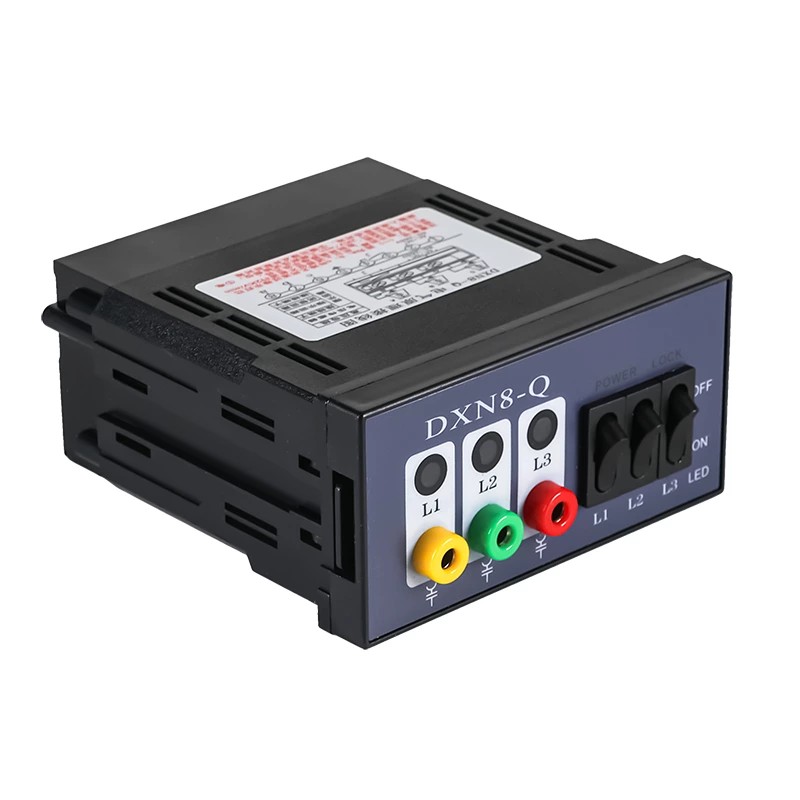

Vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-T/Q Typ s blokováním

Jako profesionální výrobce v Číně by vám společnost Comewill ráda poskytla kvalitní vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-T/Q typu s blokovacím zámkem, které je navrženo pro přímou montáž na vnitřní vysokonapěťové zařízení a jeho jediným úkolem je umožnit vám na první pohled zjistit, zda zařízení prochází elektřinou. Pro elektrikáře a pracovníky údržby tato věc ušetří tolik problémů – už žádné zdlouhavé a časově náročné detekční kroky. Poskytuje velmi jasné bezpečnostní pokyny hned od začátku, což skutečně snižuje riziko úrazu elektrickým proudem v důsledku nesprávného posouzení, zda je zařízení pod napětím.

Klíčové vlastnosti:

Super intuitivní varovný efekt: Když je zařízení pod vysokým napětím, LED světla v okénku displeje blikají opravdu jasně – je to jako velká, poutavá připomínka, která říká „pod vysokým napětím, nepřibližujte se!“. Pokud není žádné napětí, displej úplně ztmavne, žádné světlo. Žádné matoucí signály, takže ve zlomku sekundy poznáte, že je to bezpečné, dokonce i na pár kroků. Speciálně používáme vysoce svítivé LED diody, takže jsou snadno rozpoznatelné i v těch jasných, dobře osvětlených elektrických místnostech.

Dostatečně odolný a spolehlivý pro použití na místě: Plášť je vyroben z průmyslového nehořlavého ABS plastu. Tento materiál zvládne vícenásobné přemisťování a instalaci – snadno se nepoškrábe a sem tam může trochu narazit. A co je nejdůležitější, je to špičkový izolátor, takže udržuje elektrická pole pod kontrolou a zabraňuje náhodným výbojům. Dokonce i v elektrických místnostech, které jsou prašné, trochu vlhké nebo mají velké teplotní výkyvy, funguje stabilně jako kámen, žádné závady.

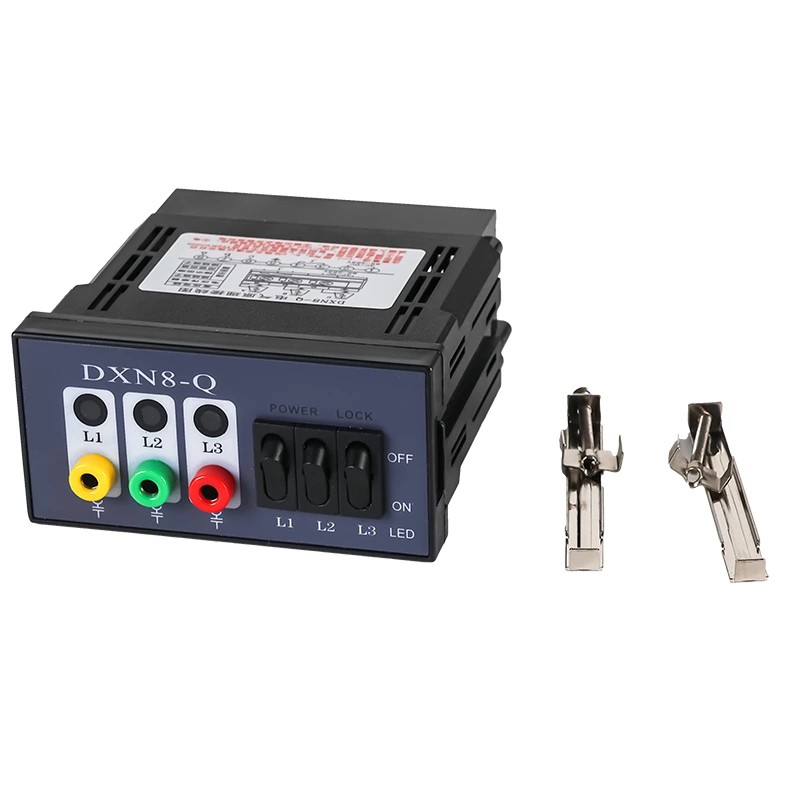

Instalace je hračka: Indikátor je dodáván s předvrtanými standardními otvory, takže nemusíte měřit a vrtat na místě – ušetříte spoustu času. Součástí balení je také kompletní sada montážních dílů: šrouby, těsnění, vše potřebné. Týmy na místě nepotřebují žádné speciální nástroje ani složité ladění. Mohou jej opravit a připravit k použití během několika minut, což také snižuje náklady na pracovní sílu.

Typická místa instalace

Toto vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-T/Q typu blokování se instaluje hlavně na klíčové pozice vnitřních elektrických systémů, kde potřebujete jasně vidět, zda je něco pod napětím. Hodí se pro většinu základních zařízení v rozvodech vysokého napětí, konkrétně:
Příchozí přípojnice (počáteční bod distribuce energie, potřebuje 24/7 monitorování stavu napájení pro zajištění stabilního napájení)
Jističe (komponenty základního ovládání – před provedením jakékoli údržby musíte bezpodmínečně potvrdit, že je to bezpečné, a tento indikátor vám to okamžitě řekne)
Hlavní transformátory (klíčové zařízení pro přeměnu energie, potřebuje neustálou indikaci napájení, aby bylo možné sledovat jeho pracovní stav)
Rozvaděče (oblasti s častou obsluhou a údržbou – jasné bezpečnostní pokyny jsou klíčové, aby se personál nedostal do nebezpečí)
Ostatní vnitřní vysokonapěťová elektrická zařízení (jako jsou vysokonapěťové rozvodné skříně, vysokonapěťové reaktory atd.)

Princip fungování

Vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-T/Q typu Interlock funguje na principu vazby elektrického pole – zjednodušeně řečeno využívá k práci vysokonapěťové elektrické pole a vestavěný senzor. Přijímá indukční bezkontaktní vzorkování, takže dokáže detekovat stav napájení a zobrazit jej z bezpečné vzdálenosti. Na rozdíl od těchto staromódních detektorů kontaktního typu se tento nikdy nedotýká přímo živých částí pod vysokým napětím. To je nejen dobré pro prodloužení životnosti zařízení, ale také je to super bezpečné pro lidi pracující na místě.

Pojďme si pracovní proces rozebrat krok za krokem, pěkně a snadno:
Uvnitř zařízení jsou tři nezávislé senzorové jednotky. Každá jednotka je připojena k třífázovým přípojnicím A, B, C vysokonapěťového systému. Tímto způsobem můžeme detekovat stav napájení všech tří fází, aniž by nějaká chyběla — žádná slepá místa v ochraně.

Při instalaci musí být tři senzory nastaveny přesně v souladu s národními normami elektrické bezpečnosti. Vůbec se nedotýkají částí pod napětím pod vysokým napětím a zachovávají dostatečnou bezpečnou vzdálenost. To zcela eliminuje riziko elektrického úniku nebo zkratu, takže proces instalace a používání je zcela bezpečný.

Když je vysokonapěťové zařízení pod napětím, senzory zachytí signál elektrického pole vyzařovaný živými částmi. Uvnitř senzoru je tento signál převeden na stabilní elektrický signál, který je následně přenášen do napájecího modulu displeje.

Jakmile napájecí modul přijme tento platný signál, začnou blikat třífázové indikátory na displeji, což jasně indikuje, že vysokonapěťové zařízení je pod napětím. Pokud není detekován žádný signál elektrického pole (to znamená, že není žádné napětí), kontrolky zůstanou zhasnuté a vydávají jasný bezpečný signál.

Funkce indikace poruchy

Kromě základní funkce zobrazení stavu napájení pomáhá toto vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-T/Q typu blokování také s diagnostikou chyb – je velmi užitečné pro týmy údržby na místě:

Detekuje jednofázové poruchy uzemnění

Fáze poruchy k indikátoru OFF

Normální fáze až indikátory stále blikají

Umožňuje rychlou lokalizaci závady bez dalších nástrojů

Snižuje prostoje a náklady na údržbu

Výhody a hodnota produktu

1. Vylepšená bezpečnost

Okamžité vizuální varování

Zabraňuje chybnému posouzení živého zařízení

2. Nízké náklady na údržbu

Jednoduchá konstrukce, nízká poruchovost

Životnost 8–10 let

Bezúdržbový provoz

3. Silná kompatibilita

Vhodné pro většinu vnitřních VN systémů

Kompatibilní s různými značkami zařízení

Zjednodušuje zadávání zakázek

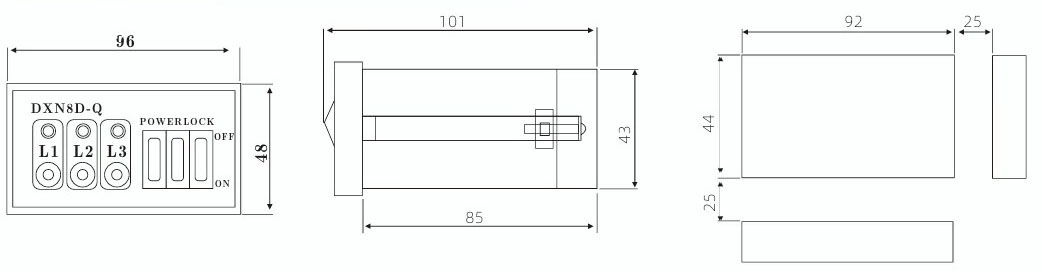

Tvar a velikost otvoru

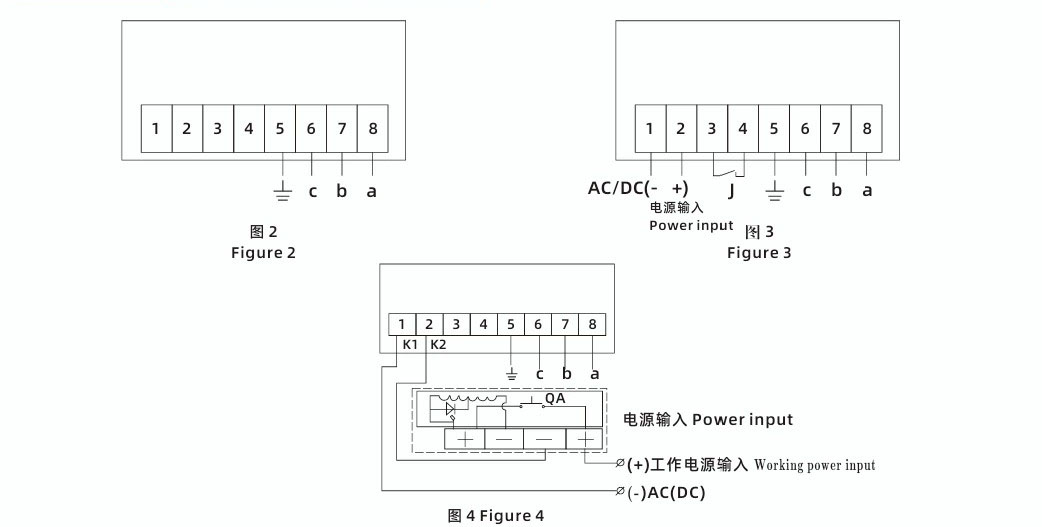

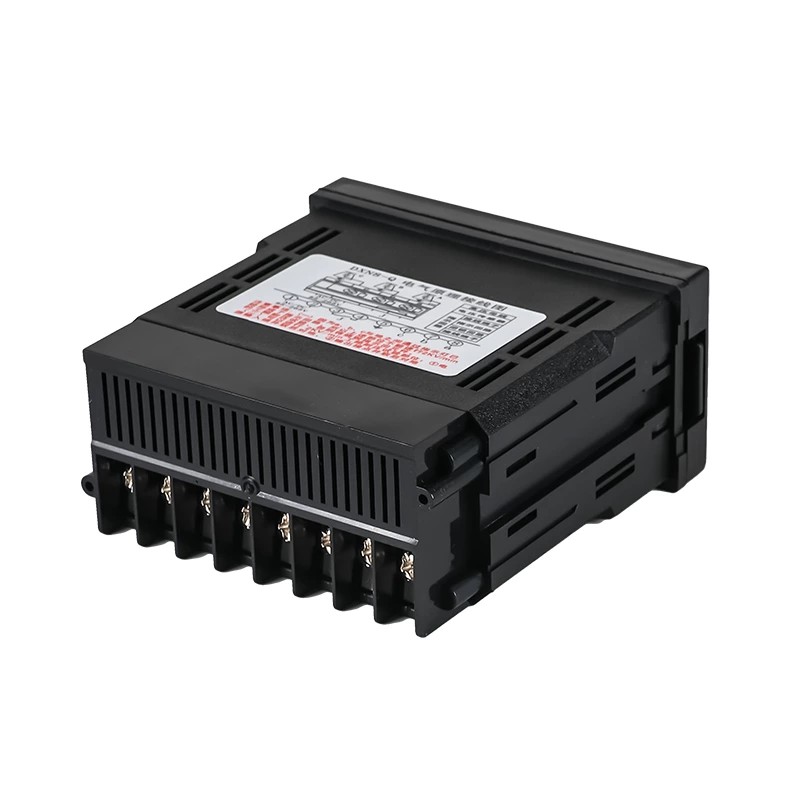

Schéma zapojení zezadu
