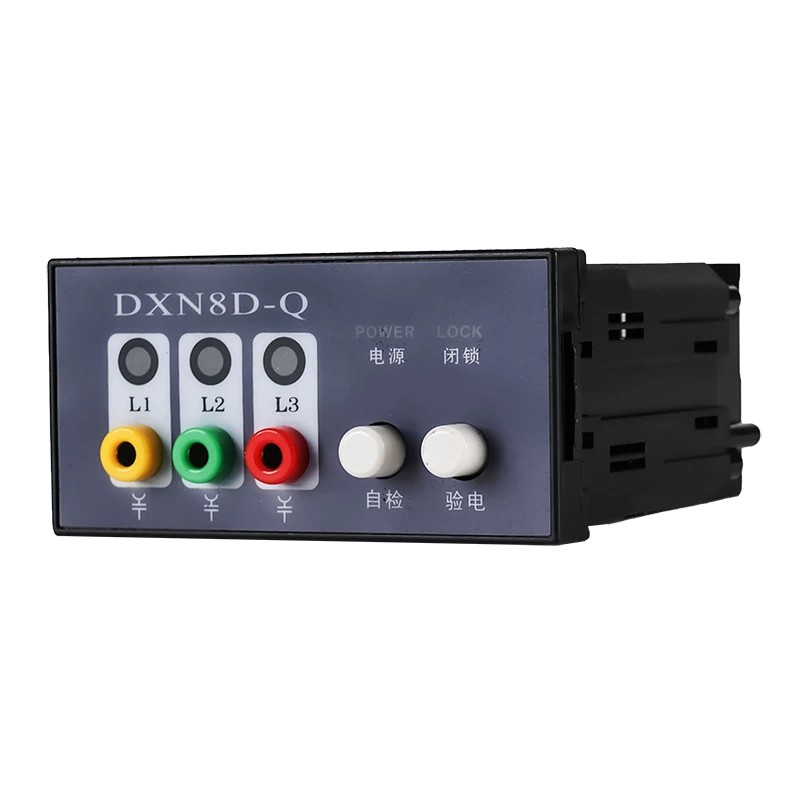

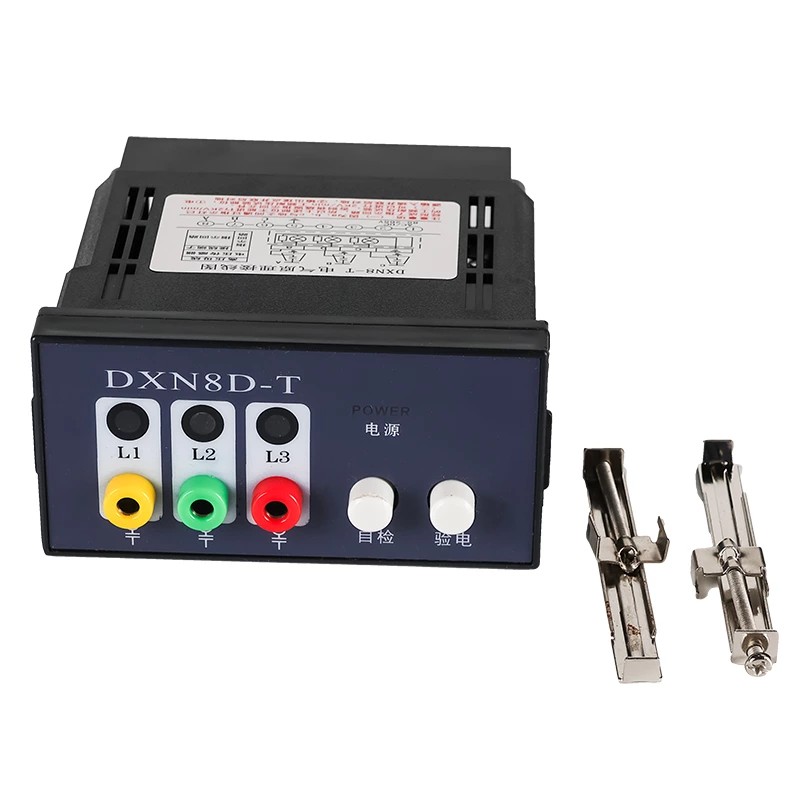

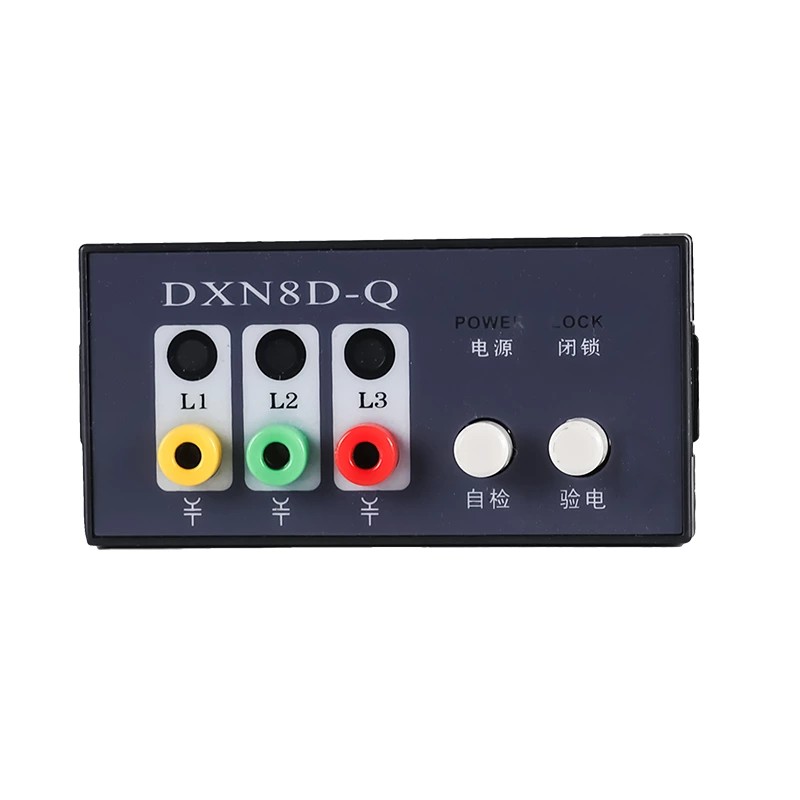

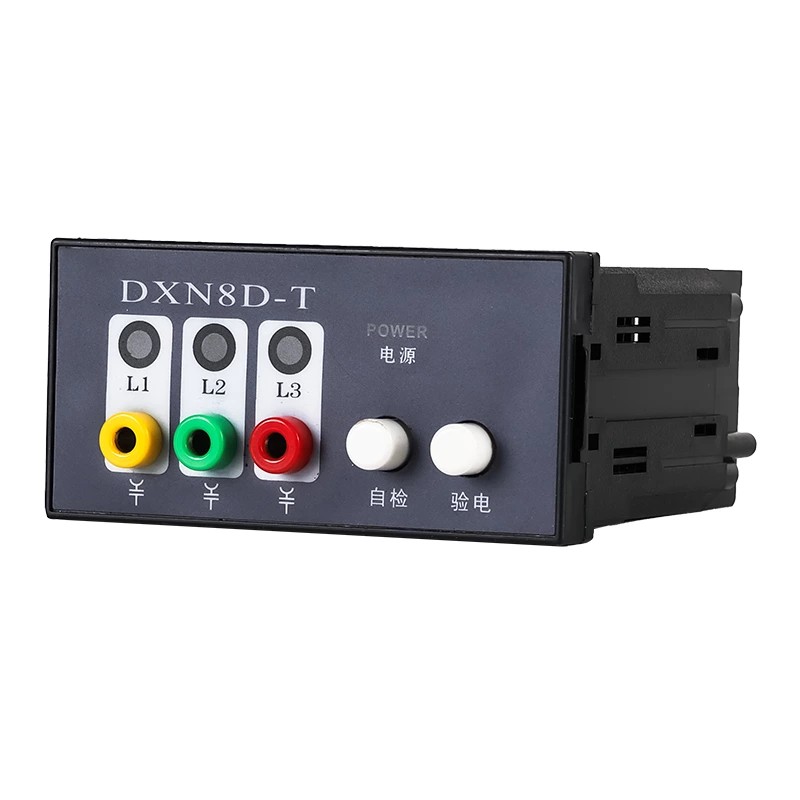

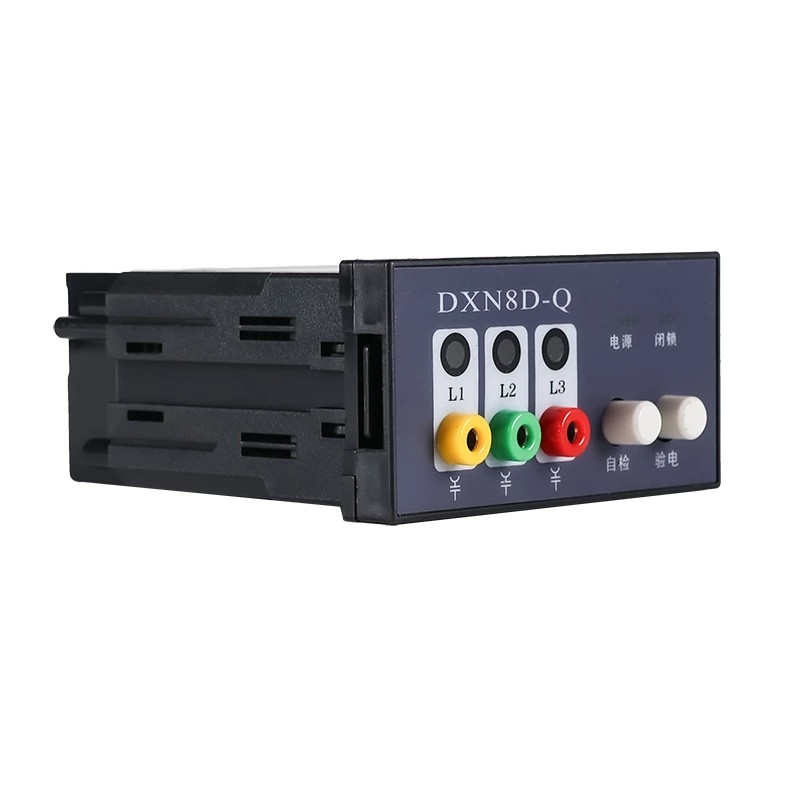

Vnitřní vysokonapěťové živé zobrazovací zařízení Typ DXN8-Q/T

Vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-Q/T typu DXN8-Q/T z továrny Comewill, podporované osvědčenými aplikacemi v terénu a technickým ověřením, nabízí praktické bezpečnostní vylepšení pro vysokonapěťová prostředí. Zařízení umožňuje okamžité vizuální potvrzení stavu napájení a zároveň zabraňuje nebezpečným operacím prostřednictvím automatického zablokování.

Co je vnitřní vysokonapěťové živé zobrazovací zařízení DXN8-Q/T typ?

Vnitřní vysokonapěťové živé zobrazovací zařízení typu DXN8-Q/T je dvoufunkční bezpečnostní zařízení integrující indikaci napájení a mechanickou ochranu proti zablokování. Navrženo pro vnitřní systémy rozváděčů 6–40 kV, používá bezkontaktní technologii snímání elektrického pole k detekci přítomnosti napětí a poskytuje okamžitá vizuální upozornění a současně zabraňuje neoprávněnému nebo nebezpečnému přístupu k zařízení pod napětím.

Klíčové vlastnosti:

1. Duální bezpečnostní ochranný mechanismus

Jasné blikání LED jasně indikuje živý stav vysokého napětí

Automatické zablokování zabraňuje otevření dveří rozvaděče při napájení

Okamžité uvolnění při odpojení napětí

Eliminuje chybnou obsluhu a riziko úrazu elektrickým proudem

2. Bezkontaktní detekční technologie

Princip vazby elektrického pole zajišťuje bezpečné snímání

Žádný přímý kontakt s živými částmi

Zvyšuje bezpečnost a prodlužuje životnost zařízení

3. Odolný průmyslový design

Pouzdro ABS zpomalující hoření

Odolné vůči prachu, vlhkosti a teplotním výkyvům

Dlouhá životnost 8–10 let bez údržby

4. Rychlá a standardizovaná instalace

Předvrtané montážní otvory

Kompletní sada příslušenství v ceně

Nejsou potřeba žádné speciální nástroje ani složité nastavování

Instalace dokončena během několika minut

5. Schopnost indikace poruchy

Identifikuje jednofázové poruchy uzemnění

Indikátor fáze poruchy se automaticky vypne

Urychluje odstraňování problémů a snižuje prostoje

Princip fungování

Snímání elektrického pole → Konverze signálu → Varování LED → Blokování → Indikace poruchy

Vnitřní vysokonapěťové živé zobrazovací zařízení Comewill (model DXN8-Q/T) využívá propojení elektrického pole a technologie bezkontaktního snímání k bezpečnému a nepřetržitému sledování živého stavu zařízení 6–40 kV v reálném čase. Zařízení obsahuje tři nezávislá vnitřní čidla odpovídající fázovým přípojnicím A, B a C; tyto senzory generují signály detekcí elektrického pole vysokého napětí a přenášejí je do zobrazovacího modulu.

Když je zařízení pod napětím, kontrolky LED blikají a mechanický blokovací mechanismus současně a automaticky uzamkne dveře rozvaděče. Když je napětí odstraněno, indikátory zhasnou a blokovací mechanismus se automaticky odpojí – čímž se dosáhne intuitivní kombinace indikace živého stavu a ochrany proti nesprávné činnosti založené na blokování. V případě jednofázového zemního spojení indikátor chybné fáze zhasne, zatímco indikátory zbývajících dvou fází nadále blikají, což usnadňuje rychlou lokalizaci závady na místě.

Aplikace

Typ DXN8/QT je široce používán ve vnitřních vysokonapěťových distribučních systémech, včetně:

Rozvaděč vysokého napětí (6–40 kV)

Příchozí přípojnicové systémy

Jističe a rozvaděče

Instalace transformátorů

Vysokonapěťové rozvodné skříně a reaktory

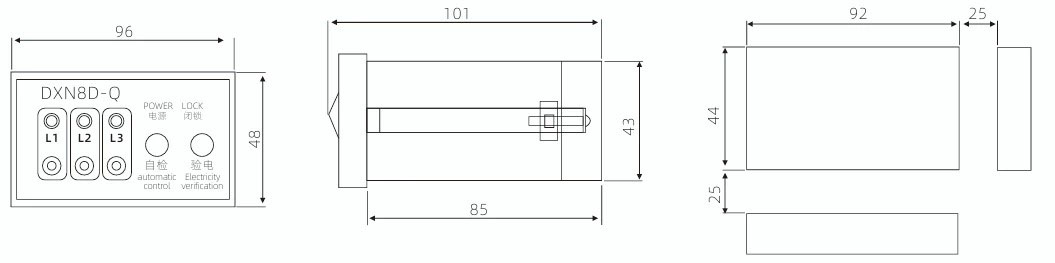

Tvar a velikost otvoru

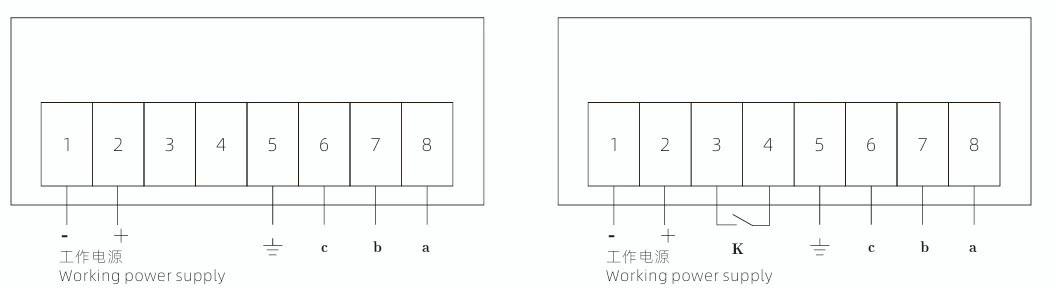

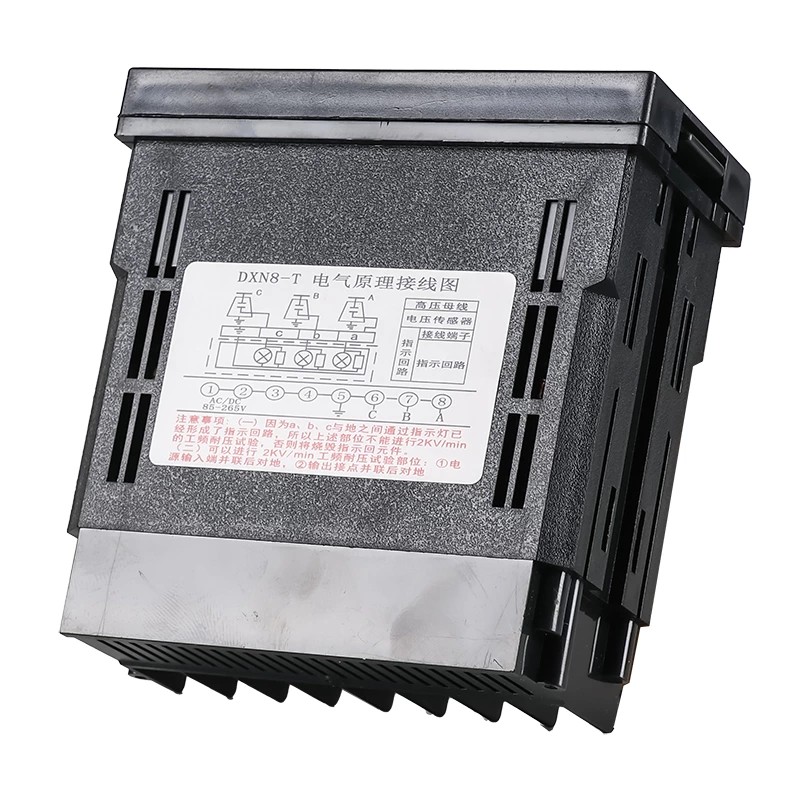

Schéma zapojení zezadu
