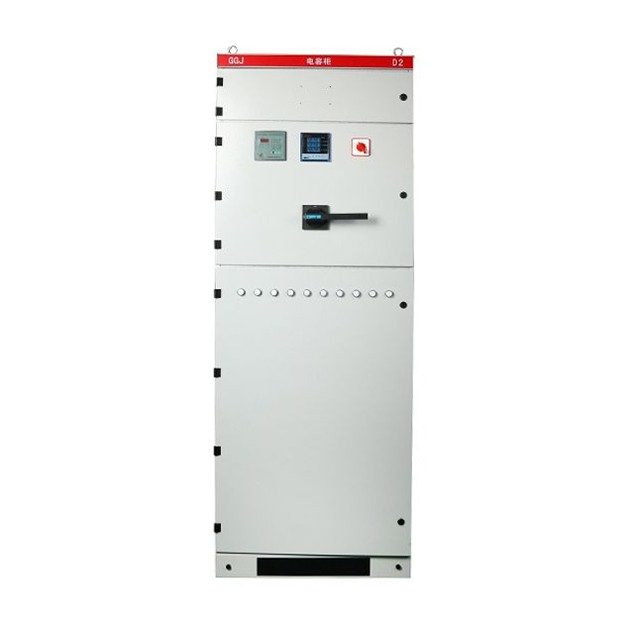

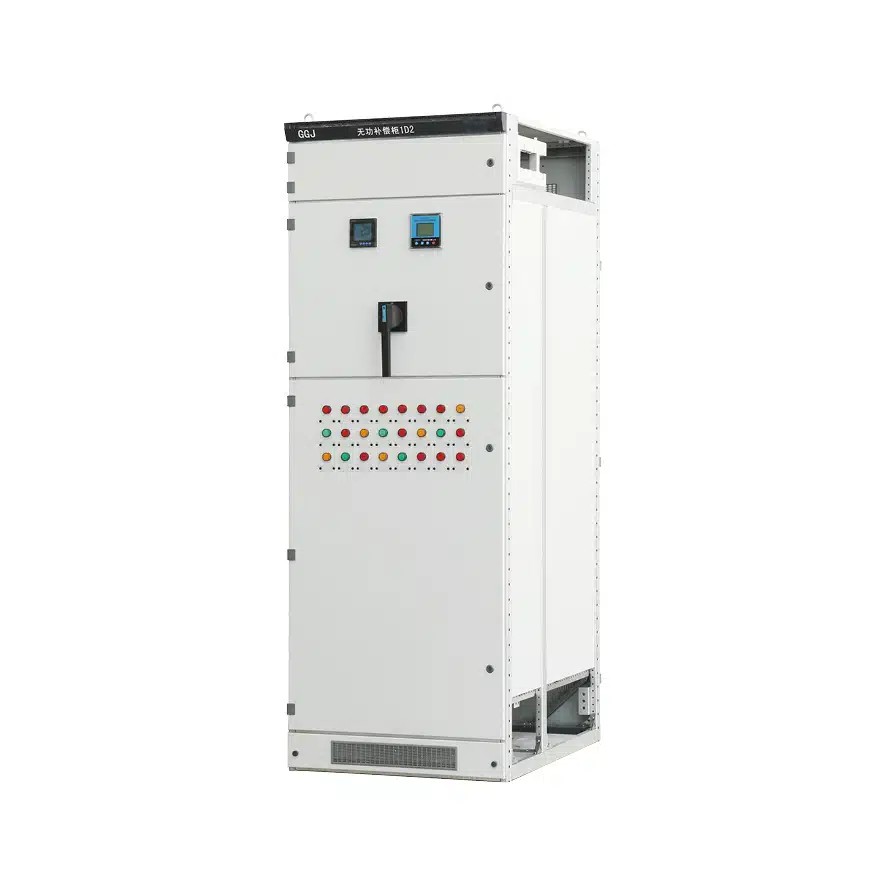

Jako profesionální výrobce v Číně by vám továrna Comewill ráda poskytla kvalitní nízkonapěťový kombinovaný rozvaděč GGJ, který účinně zvyšuje účiník, snižuje ztráty jalového výkonu a zlepšuje kvalitu napájení. Řízený inteligentním ovladačem nabízí plnou funkčnost a spolehlivý výkon s automatickou kompenzací, schopnou zvýšit účiník nad 0,9.
Nízkonapěťový kombinovaný rozváděč GGJ poskytuje zobrazení účiníku sítě v reálném čase, pokrývající jak zpoždění (0,00-0,99), tak hlavní (0,00-0,99) rozsahy. Je vybaven komplexními ochrannými funkcemi proti přepětí, nadměrným harmonickým, nadměrné kompenzaci, systémovým poruchám, ztrátě fáze, přetížení a dalším. Zachovává nastavené parametry i během výpadků proudu a automaticky obnoví provoz, jakmile se síť stabilizuje – není potřeba žádný personál na místě.
Nízkonapěťový kombinovaný rozváděč GGJ na základě vyvážení zatížení sítě podporuje režimy kompenzace fáze po fázi nebo kombinované kompenzace. Díky silné schopnosti proti rušení odolává 2000V amplitudovým rušivým impulzům přímo ze sítě, čímž překračuje národní průmyslové standardy.
Zařízení každou hodinu měří a zaznamenává třífázové napětí, proud, frekvenci, činný výkon, jalový výkon, účiník, činnou energii, jalovou energii na nízkonapěťové straně transformátoru, jakož i celkové míry zkreslení napětí/proudu a obsah 2. až 25. harmonické. Je vybaven rozhraními RS-232 a RS-485 a umožňuje přepis dat prostřednictvím kapesních počítačů.
Prostřednictvím vzdálené komunikace dosahuje bezdrátových odečtů měřidel, testování zařízení, konfiguraci parametrů a přístupu k datům v reálném čase a zaznamenaným datům. Jeho vestavěná funkce analýzy dat podporuje zpracování, statistiku a dotazování na data provozní zátěže. Komplexně vyhodnocuje kvalitu napájecího zdroje výpočtem kvalifikace napětí, zátěže, spolehlivosti a maximální zátěže. Uživatelé mohou kontrolovat účiník, činný výkon a jalový výkon pro různá časová období, generovat křivky pro fázové napětí, proud, účiník atd. a tisknout komplexní analýzy a statistické zprávy.
IEC439:《Nízkonapěťová spínací a řídicí zařízení》
GB7251:《Nízkonapěťový spínací přístroj》
1. Teplota okolního vzduchu by neměla překročit +40 ℃ nebo pod -5 ℃ a 24hodinová průměrná teplota nesmí překročit +35 ℃. Pokud jsou tyto teplotní limity překročeny, budete muset snížit provozní kapacitu zařízení na základě skutečných podmínek.
2. Tento kombinovaný nízkonapěťový rozváděč GGJ je navržen pouze pro vnitřní použití a nadmořská výška místa instalace nesmí přesáhnout 2000 metrů.
3. Když maximální teplota dosáhne +40 °C, relativní vlhkost okolního vzduchu by měla zůstat pod 50 %. Při nižších teplotách je přijatelná vyšší vlhkost – například 90 % při +20 °C. Měli byste také počítat s občasnou kondenzací, která se může tvořit v důsledku kolísání teploty.
4. Během instalace nesmí být náklon zařízení od svislé roviny větší než 5° a celá řada skříní by měla být relativně rovná. Je důležité instalovat zařízení na místo bez silných vibrací a nárazů, kde elektrické součásti nebudou vystaveny nadměrné korozi.
| Šířka skříně (A) | Hloubka skříně (B) | Rozteč montážních otvorů (a) | Rozteč montážních otvorů (b) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| Položka | Parametry | |
| Jmenovité izolační napětí (V) | 660 | |
| Jmenovité provozní napětí (V) | 380/660 | |
| Jmenovité napětí pomocného obvodu (V) | AC | 220/380 |
| DC | 110/220 | |
| Provozní frekvence (Hz) | 50-60 | |
| Jmenovitý proud (A) | Horizontální přípojnice | <3150 |
| Vertikální přípojnice | 630/800 | |
| Jmenovitý krátkodobý výdržný proud | Středová čára (kA/1 s) | 50 |
| Přípojnice (kA/1 s) | 30 | |
| Jmenovitý špičkový proud (kA/0,1 s) | 105/50 | |
| Vypínací kapacita funkční jednotky (kA) | 50 (efektivní hodnota) | |
| Stupeň ochrany skříně | IP40 | |
| Autobusový bar | Třífázový čtyřvodičový systém, třífázový pětivodičový systém | |
| Provozní režim | Na místě, na dálku a automaticky | |
1. Pro zvážení nákupu: Nízkonapěťový kombinovaný rozváděč GGJ od společnosti Welcome (Wenzhou) Electric Co., Ltd. je dodáván s několika ventilačními otvory v horní i spodní části skříně. Tento design vytváří přirozené proudění vzduchu zdola nahoru uvnitř utěsněné skříně, čímž účinně řeší problémy s rozptylem tepla pro spolehlivý provoz.
2. Přístrojová dvířka rozváděče – vybavená elektrickými součástmi – a vnitřní montážní díly tvoří kompletní ochranný obvod uzemnění, který vždy zajišťuje konzistentní kontinuitu uzemnění.

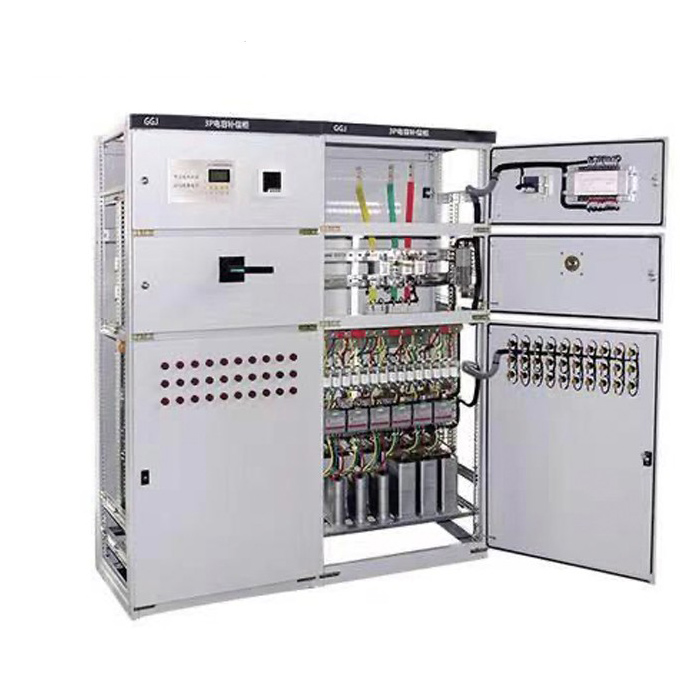

3.Umístíme hlavní přípojnice v horní zadní části skříně, spárované se svorkami přípojnic typu AMJ vyrobenými z vysoce pevných nenasycených polyesterových materiálů DMC/SMC. Tyto svorky poskytují výjimečnou mechanickou pevnost a izolační výkon, zatímco odnímatelný horní kryt skříně zjednodušuje montáž a nastavení hlavních přípojnic na místě.
4. Skříň je vybavena elektrostatickým práškovým nátěrem pro silnou přilnavost a všechny vnitřní součásti procházejí galvanizací a pasivací. Tím se rozšiřují schopnosti rozváděče „tři odolné“: odolnost proti vlhkosti, prachu a korozi, čímž se prodlužuje jeho životnost v různých prostředích.
5. Pro potřeby různých projektů podporuje nízkonapěťový kombinovaný rozváděč GGJ více možností kabelových vstupů – horní vstup, spodní vstup a zadní vstup – nabízí flexibilní instalaci pro projekty nákupu.

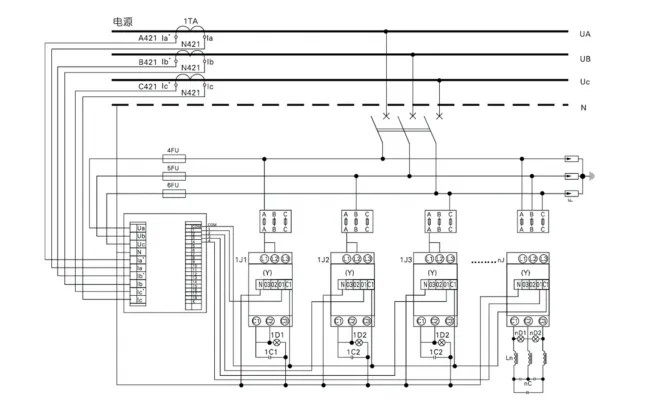

◇ Schéma hlavního obvodu;
◇ Kompenzační kapacita a způsob kompenzace;
◇ Pokud nevyhovuje běžným provozním podmínkám produktu, musí být specifikováno předem.
