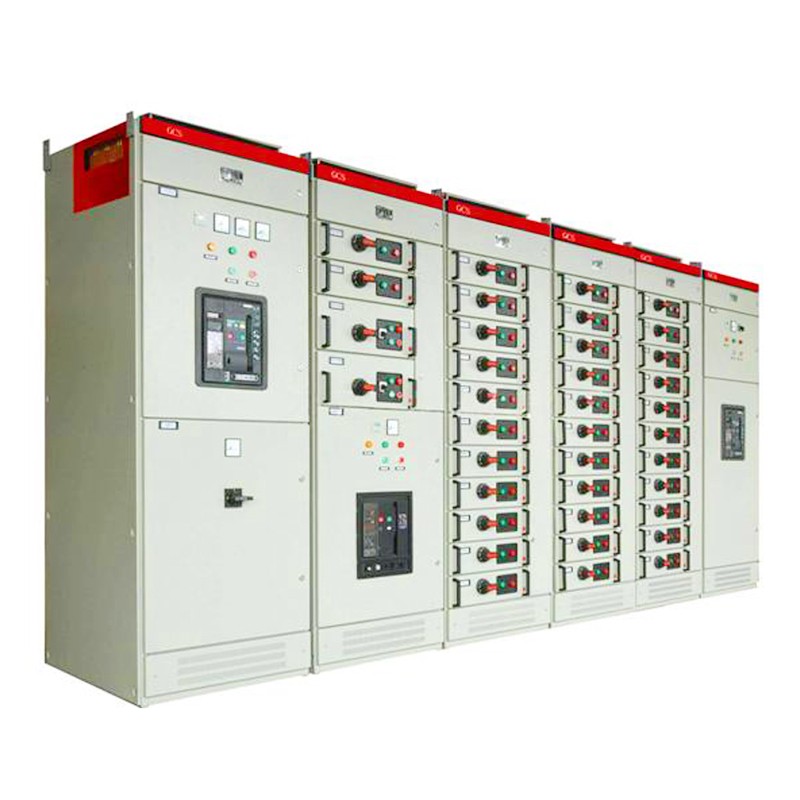

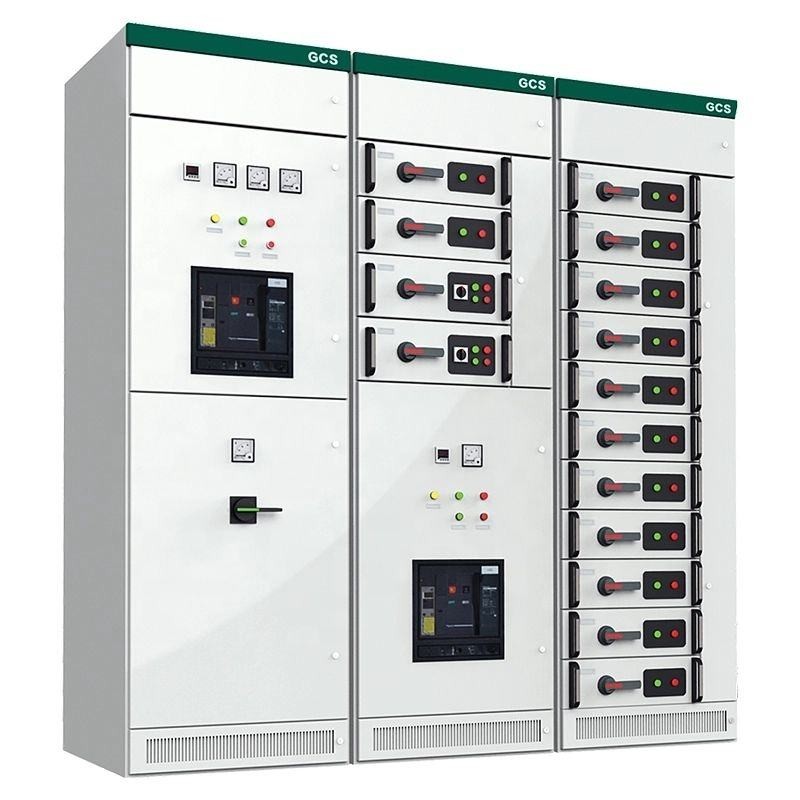

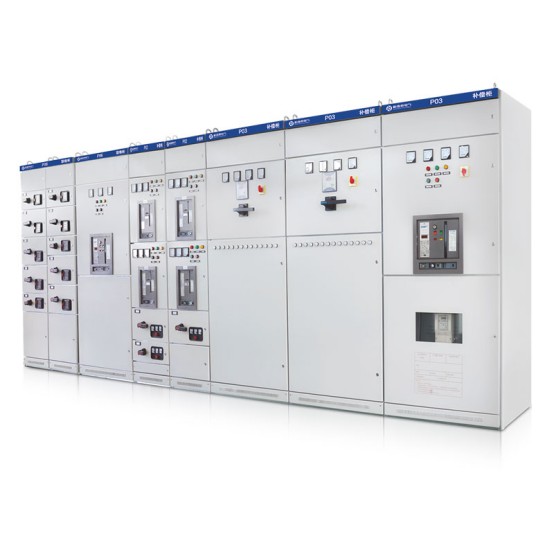

Nízkonapěťový výsuvný spínací přístroj GCS

Nízkonapěťový výsuvný rozváděč Comewill GCS s vysokou kvalitou má vysoké vypínací a vypínací schopnosti, dobrou dynamickou a tepelnou stabilitu, pokročilou a rozumnou strukturu, flexibilní elektrické schéma, vysokou úroveň ochrany, bezpečnost a spolehlivost, snadnou údržbu a vynikající technické ukazatele výkonu.

Funkce

1. Rám skříně nízkonapěťového výsuvného rozváděče GCS využívá technologii dvojitého skládání a je vyroben z hliníkově pozinkovaných ocelových plechů. Rám navržený s modulárními otvory s roztečí 25 mm (profil K) se může pochlubit přímočarou strukturou a výjimečnou odolností. Celý rám, smontovaný s přesnými příčnými a podélnými šroubovými spoji, nevyžaduje po celou dobu své životnosti žádnou údržbu.
2. Skořepina skříně prošla elektrolytickým pokovováním a práškovým lakováním pro zvýšenou ochranu. Horní kryt horizontálního oddílu přípojnic je odnímatelný, což usnadňuje instalaci přípojnic na místě a snižuje provozní složitost.
3.Funkční zóny v rozvaděči jsou jasně rozděleny, obsahují především oddíly funkčních jednotek a oddíly kabelů. Každá jednotka pracuje samostatně s izolovanými funkcemi, což zajišťuje, že nedochází k vzájemnému rušení mezi různými komponenty.
4. Horizontální přípojnice je namontována vodorovně na spodní straně skříně, což výrazně zlepšuje její schopnost odolávat elektrickému namáhání způsobenému zkratovými proudy.
5. Díky konstrukci zásuvkového typu může skříň pojmout až 36 obvodů, každý se jmenovitým proudem 400 A nebo nižším. Obvody zásuvek podporují třípolohovou konverzi, aniž by byla ohrožena ochrana skříně.
6. Každá funkční jednotka může obsahovat maximálně 11 zásuvek plné velikosti nebo 22 zásuvek poloviční velikosti (1/2), což nabízí flexibilní možnosti konfigurace.
7. Zásuvky jsou vybaveny pěti provozními polohami: Otevřená, Zavřená, Testovací, Vytažená a Izolovaná. Odpovídající zvukové, vizuální a textové indikátory poskytují jasné stavové signály pro intuitivní ovládání.

Přehled produktu

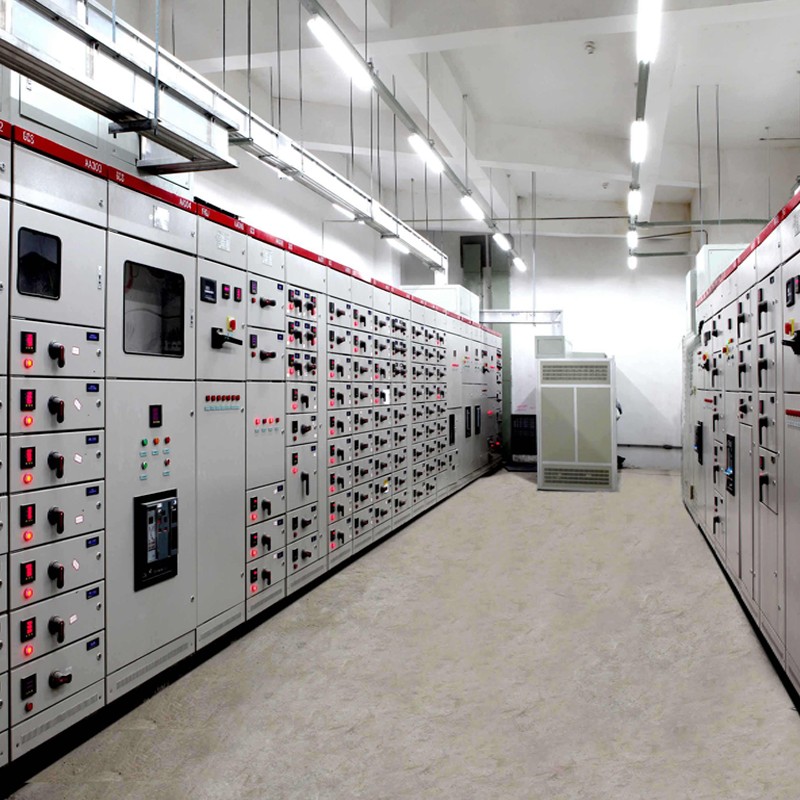

Nízkonapěťový rozváděč GCS, nezávisle vyvinutý a dodávaný společností Welcome (Wenzhou) Electric Co., Ltd., je vysoce výkonná kompletní sada zařízení přizpůsobená pro nízkonapěťové distribuční systémy – ideální volba pro inženýrské zakázky, párování projektů a hromadné nákupy zařízení. Tento rozváděč, který integruje vědeckou modulární strukturu se spolehlivým elektrickým výkonem, je široce pořizován a používán v klíčových scénářích, jako jsou elektrárny, průmyslové dílny, výškové budovy a rozsáhlé komerční komplexy, které slouží jako základní zařízení pro řízení distribuce energie a přesné přidělování energie.
Jeho hlavní výhoda nákupu spočívá v pokročilém „výsuvném“ provedení: každou funkční jednotku (včetně jističů, stykačů atd.) lze snadno vyjmout nebo vložit, aniž by došlo k narušení celkového provozu systému. To výrazně zjednodušuje procesy údržby a oprav po nákupu, minimalizuje prostoje zařízení a efektivně snižuje celkové náklady na provoz a údržbu pro zadavatele.
Během výroby společnost Welcome (Wenzhou) Electric Co., Ltd. dodržuje přísné normy kontroly kvality, používá vysoce kvalitní izolační materiály a přesné výrobní techniky. Rozváděč je vybaven několika komplexními bezpečnostními ochrannými mechanismy (ochrana proti zkratu, ochrana proti přetížení atd.), které mu umožňují stabilně se přizpůsobit složitému prostředí elektrické sítě a zajistit bezpečný a nepřetržitý provoz distribuční soustavy – plně splňující požadavky na vysokou spolehlivost projektů nákupu. Jeho flexibilní modulární design navíc podporuje rozšíření na vyžádání, které může přesně odpovídat přizpůsobeným potřebám nákupu různých projektů pro různé kapacity a režimy řízení, čímž se zvyšuje přizpůsobivost a nákladová efektivita nákupu. Jako nákladově efektivní, efektivní a bezpečné nízkonapěťové distribuční zařízení se stalo důvěryhodnou volbou v oblasti moderního nízkonapěťového rozvodu elektrické energie.
Tento nízkonapěťový výsuvný rozváděč GCS plně vyhovuje mezinárodním a národním příslušným normám, jako jsou IEC60439-1, GB7251.1 „Nízkonapěťové kompletní rozváděče a řídicí zařízení“ a GB/T 24274 „Nízkonapěťové výsuvné kompletní rozváděče a řídicí zařízení“, což zajišťuje, že projekty nákupu splňují požadavky na standardizaci a shodu, a poskytují solidní rozhodnutí o zajištění kvality.
‌

Podmínky prostředí normálního použití

Okolní teplota: Teplota okolního vzduchu nesmí překročit +40 ℃ nebo být nižší než -5 ℃ a 24hodinová průměrná teplota nesmí překročit +35 ℃. Pro projekty nákupu zahrnující použití mimo výše uvedený teplotní rozsah musí být nízkonapěťový výsuvný rozváděč GCS provozován se sníženou kapacitou, aby byla zajištěna provozní bezpečnost a stabilita výkonu.
Relativní vlhkost: Když maximální okolní teplota dosáhne +40 ℃, relativní vlhkost nesmí překročit 50 %. Vyšší vlhkost je přípustná při nižších teplotách (např. 90% relativní vlhkost při +20 °C). Při nákupu a následné instalaci je třeba dostatečně zvážit potenciální rizika kondenzace způsobená náhlými změnami teploty, aby se zabránilo selhání zařízení.
Nadmořská výška: Standardní nadmořská výška místa instalace nesmí přesáhnout 2000 m nad mořem. Pro projekty pořízení v oblastech nad 2000 m musí být zařízení odpovídajícím způsobem sníženo pro použití a příslušné požadavky musí být jasně specifikovány ve smlouvě o pořízení.
Podmínky na místě instalace: Rozváděč musí být instalován v místech bez nebezpečí požáru, nebezpečí výbuchu, silného prachu, chemické koroze a silných vibrací nebo nárazů. Dodavatelé musí před dodáním potvrdit, že prostředí na místě splňuje výše uvedené požadavky, aby byla zajištěna životnost a spolehlivost zařízení.
Vyjednávání o speciálním prostředí: Pokud skutečné prostředí použití projektu nákupu nesplňuje výše uvedené požadavky, kupující bude neprodleně komunikovat a jednat s Welcome (Wenzhou) Electric Co., Ltd., aby vytvořila přizpůsobená řešení (jako jsou speciální upgrady materiálů nebo strukturální vylepšení), aby byla zajištěna shoda s provozními potřebami projektu.

Hlavní technické parametry

Poznámka: Pro řešení zadní elektroinstalace se doporučuje hloubka skříně 1000 mm.

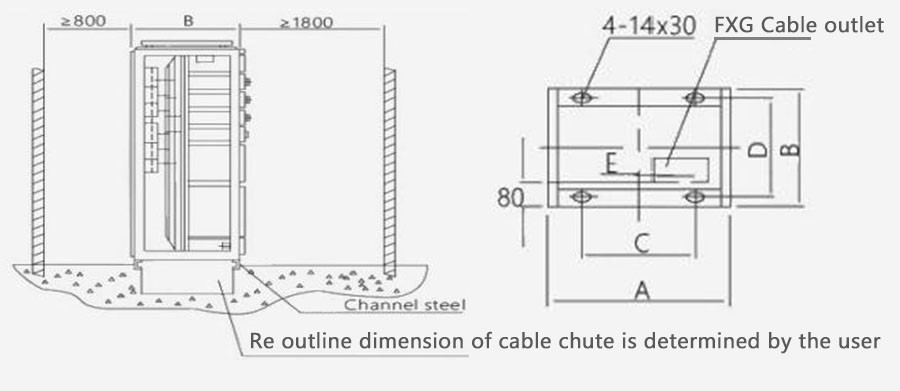

Schéma instalace

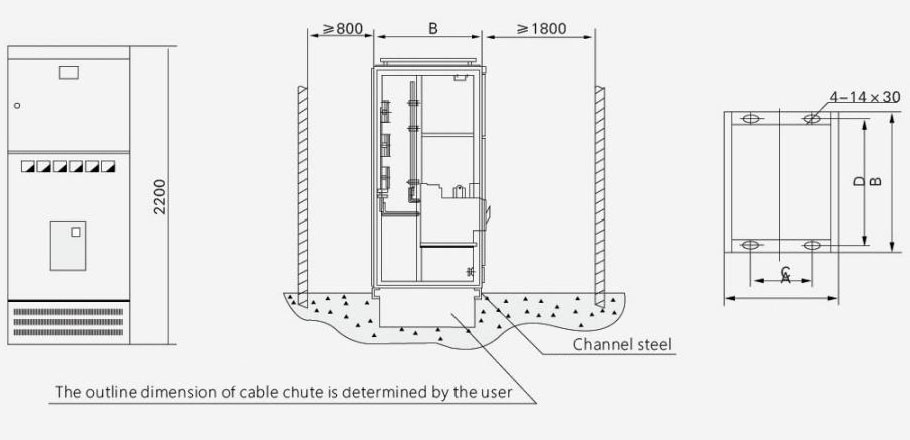

OBR. 2 Schéma instalace PC skříně

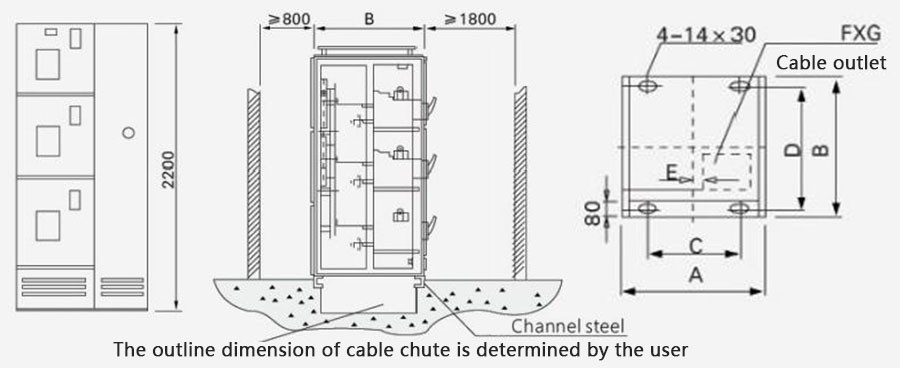

3 Schéma instalace skříně MCC
