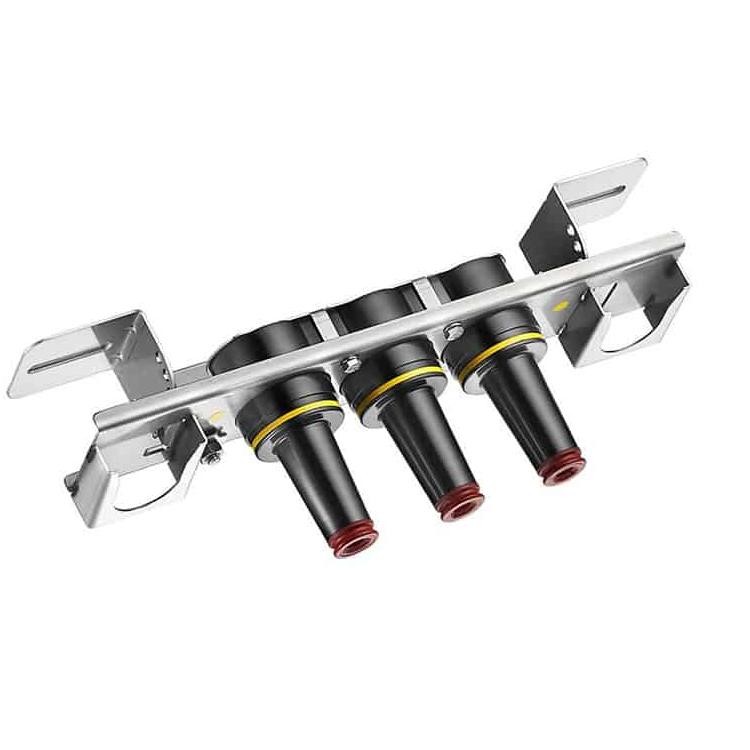

15KV 200A přerušovací spoj

Tovární 15KV 200A Loadbreak Junction společnosti Comewill se vyznačuje celoměděnou proudovou cestou, která zajišťuje spolehlivý a konzistentní výkon bez ohledu na podmínky.
Plně splňuje požadavky IEEE Standard 386 a je zcela zaměnitelný s konkurenčními produkty a dalšími spojovacími komponenty, které také splňují IEEE Standard 386. Při instalaci s odpovídajícími součástmi poskytuje tento loadbreakový spoj plně stíněné spojení, ideální pro zátěžové aplikace.

Co je to 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction je vysokonapěťové kabelové spojovací zařízení používané v energetických distribučních systémech k bezpečnému připojení, rozvětvení a rozdělení 15kV podzemních kabelů při současném umožnění zátěžového provozu (živé přepínání). Obvykle zahrnuje více 200A rozhraní (jako jsou 2, 3 nebo 4 cesty), která jsou interně propojena, což umožňuje flexibilní konfigurace smyčky, odbočky nebo spoje. Je vyroben podle standardu IEEE 386 a zajišťuje plně stíněný, bezpečný a spolehlivý provoz v transformátorech, rozvaděčích a podzemních trezorech.

VÝROBNÍ ZKOUŠKY

Testy byly provedeny v souladu se standardem IEEE/ANSI 386.
Minimální úroveň koronového napětí – 11 kV
AC výdrž 1 minuta – 34 kV

Testy provedené v souladu s požadavky výrobního procesu Chardon:
Fyzická kontrola
Periodická pitva
Periodická rentgenová analýza

NAPĚTÍ
Třída napětí 15 kV
Max. Jmenovité napětí mezi fázemi 14,4 kV
Max. Jmenovité napětí mezi fází a zemí 8,3 kV
AC 1 minuta Odolnost 34 kV
DC 15 minutová výdrž 53 kV
BIL a Full Wave Crest 95 kV
Minimální úroveň koronového napětí 11 kV
AKTUÁLNÍ HODNOCENÍ
Kontinuální: 200 ampér rms
Přepínání: 10 operací při 200 ampérech rms při 14,4 kV
Zavření poruchy: 10 000 ampér rms symetricky při 14,4 kV po dobu 0,17 s po 10 po sobě jdoucích úspěšných spínacích operacích
Krátká doba:
• 10 000 ampér rms symetricky po dobu 0,17 s
• 3 500 ampér rms symetricky po dobu 3,0 s

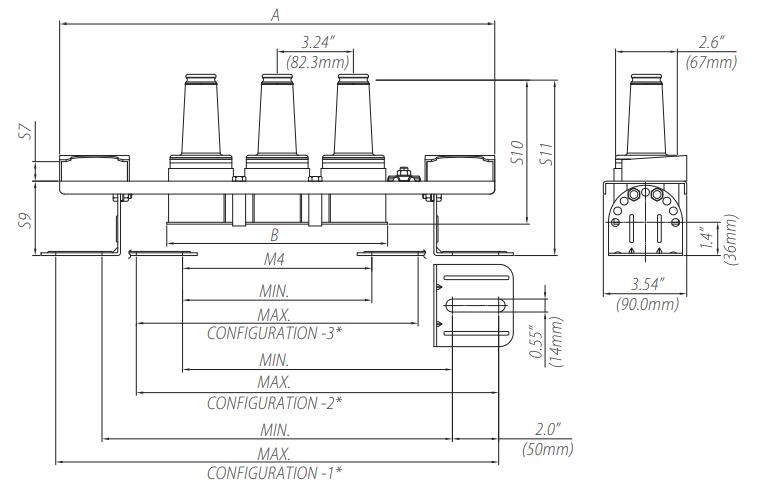

Spojení s informacemi o rozměrech držáku

Operační kroky zatížení

1. Pevně ​​upevněte svěrku k tažnému oku.
2. Nevyvíjejte žádnou tažnou sílu – stačí konektor lehce pootočit ve směru hodinových ručiček, abyste přerušili povrchové tření mezi kolenem a pouzdrem.
3. Rychlým a pevným pohybem vytáhněte konektor rovně z pouzdra. Zajistěte, aby byl konektor v dostatečné vzdálenosti od zemnící plochy.
4. Umístěte konektor na správné přídavné zařízení podle návodu k obsluze daného příslušenství.
5. Pomocí svěrací tyčinky nasaďte izolovanou ochrannou čepičku (s vypouštěcím vodičem připojeným k uzemnění systému) na jakoukoli odkrytou průchodku pod napětím.

FAQ

Jaká je hlavní funkce 15KV 200A Loadbreak Junction?
Používá se k dělení, smyčkování, odbočování nebo spojování vysokonapěťových kabelů a zároveň umožňuje bezpečné přepínání zátěže v rozvodech pod napětím.
Je kompatibilní s jinými značkami?
Ano, plně vyhovuje standardu IEEE 386™ a zajišťuje úplnou zaměnitelnost s jinými kompatibilními oddělitelnými izolovanými konektorovými systémy.
Lze jej použít v podzemních instalacích?
Absolutně. Je speciálně navržen pro zařízení namontovaná na podložce a podzemní klenby, kde je běžná vlhkost, prach a prostorová omezení.
Jaké bezpečnostní funkce poskytuje 15KV 200A Loadbreak Junction?
Nabízí plně stíněnou izolaci EPDM, řízený přerušovací provoz, schopnost odolávat vysokým impulsům a stabilní výkon při přerušení oblouku pro bezpečné spínání.
