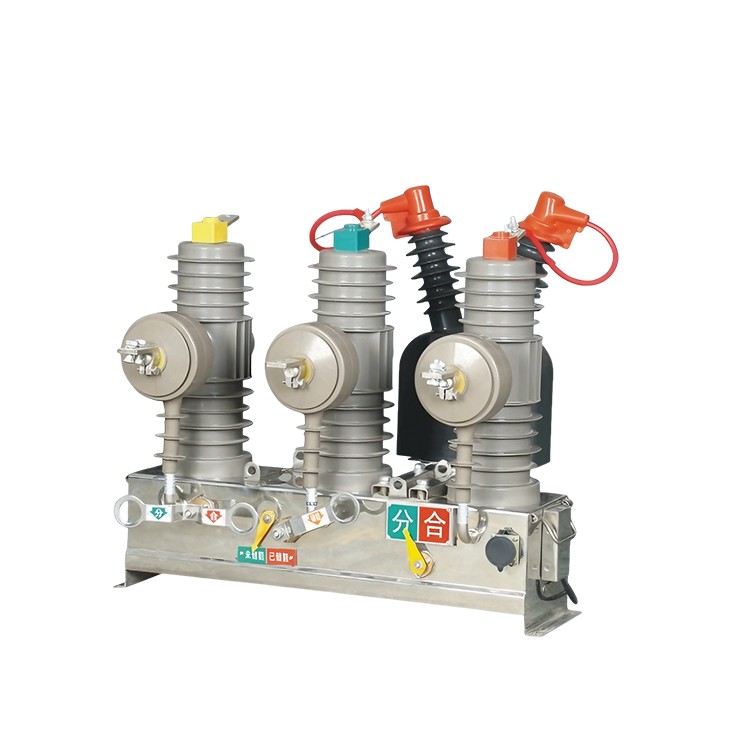

Jako profesionální výrobce v Číně by vám společnost Comewill ráda poskytla vysoce kvalitní venkovní vakuový jistič řady ZW43, který je zvláště vhodný pro scénáře se silným znečištěním nebo častým provozem, je zvláště spolehlivý pro řízení elektrické sítě a ochranu zařízení.
Normy se není třeba obávat, protože plně vyhovují IEC62271-100, GB1984 (související normy pro střídavé vysokonapěťové jističe), stejně jako IEC60694, GB/T11022 (obecné technické požadavky na vysokonapěťová spínací a řídicí zařízení).
Super spolehlivý výkon: Přizpůsobený venkovní vakuový jistič řady ZW43 má třípilířovou konstrukci – vakuová zhášecí komora se připojuje k ovládacímu mechanismu pomocí izolovaného táhla. Žádné chvějící se části, jen stabilní provoz pokaždé.
Odolnost a ochrana proti kondenzaci: Pomocí technologie APG odlijeme zhášecí komoru oblouku, hlavní vodivou smyčku a izolační podpěru do jednoho kusu z epoxidové pryskyřice a poté jej potáhneme silikonovou pryží. Je mechanicky pevný a nebude mít problémy s kondenzací ani na vlhkých místech.
Skvělý pružinový ovládací mechanismus: Spínač je dodáván s vysoce výkonným pružinovým mechanismem – jednoduchá konstrukce, dlouhá mechanická životnost. Pro akumulaci energie a otevírání/zavírání si můžete vybrat manuální nebo elektrický režim – super flexibilní.
Volitelný integrovaný izolační spínač: Pokud potřebujete izolační spínač, můžeme přidat venkovní vakuový jistič řady ZW43. Není třeba kupovat další díly zvlášť.
Malý, elegantní a snadno se instaluje: Je kompaktní, vypadá moderně a neváží mnoho. Přemístění a nastavení na místě je hračka – nepotřebujete žádné těžké vybavení.
Pracuje pro automatizaci a bezobslužné rozvodny: Spínač může být vybaven rozhraním ovládacího terminálu. Ideální pro automatizované distribuční sítě a rozvodny, které nepotřebují někoho na místě 24/7.
| Žádný. | Položka | Jednotka | Data | |
| 1 | Jmenovité napětí | kV | 12 | |
| 2 | Jmenovitý proud | A | 630 | |
| 3 | Jmenovitá frekvence | Hz | 50/60 | |
| 4 | Jmenovitý zkratový vypínací proud | kA | 20 | |
| 5 | Jmenovitý krátkodobý výdržný proud (4s) | 20 | ||
| 6 | Jmenovitý špičkový výdržný proud (špičkový) | 50 | ||
| 7 | Jmenovitý zkratový zapínací proud (špičkový) | 50 | ||
| 8 | 1min P.F výdržné napětí | Mokrý test | kV | 34 |
| Fáze k fázi, fáze k zemi | 42 | |||
| Přes otevřené kontakty | 48 | |||
| 9 | Odolné napětí bleskového impulsu (špičkové) | Fáze k fázi, fáze k zemi | kV | 75 |
| Přes otevřené kontakty | 85 | |||
| 10 | 1min P.F výdržné napětí pro sekundární smyčku | kV | 2 | |
| 11 | Vypínací doby jmenovitého proudu | časy | 1000 | |
| 12 | Vypínací doby jmenovitého zkratového proudu | 30 | ||
| 13 | Mechanický život | 10000 | ||
| 14 | Rychlost otevírání | paní | 1,2 ± 0,2 | |
| 15 | Rychlost zavírání | 0,6±0,2 | ||
| 16 | Zavírací doba | paní | 25~60 | |
| 17 | Otevírací doba | 18~45 | ||
| 18 | Kontaktní čas odskoku | ≤2 | ||
| 19 | Jmenovitý výkon motoru pro akumulaci energie | W | 40 | |
| 20 | Nesimultánní třífázové otevírání/zavírání | paní | ≤2 | |
| 21 | Odpor pro každou fázově vodivou smyčku | Spínací tělo | μΩ | ≤80 |
| Odpojte čepel | Jedna strana≤120, oboustranné≤200 | |||

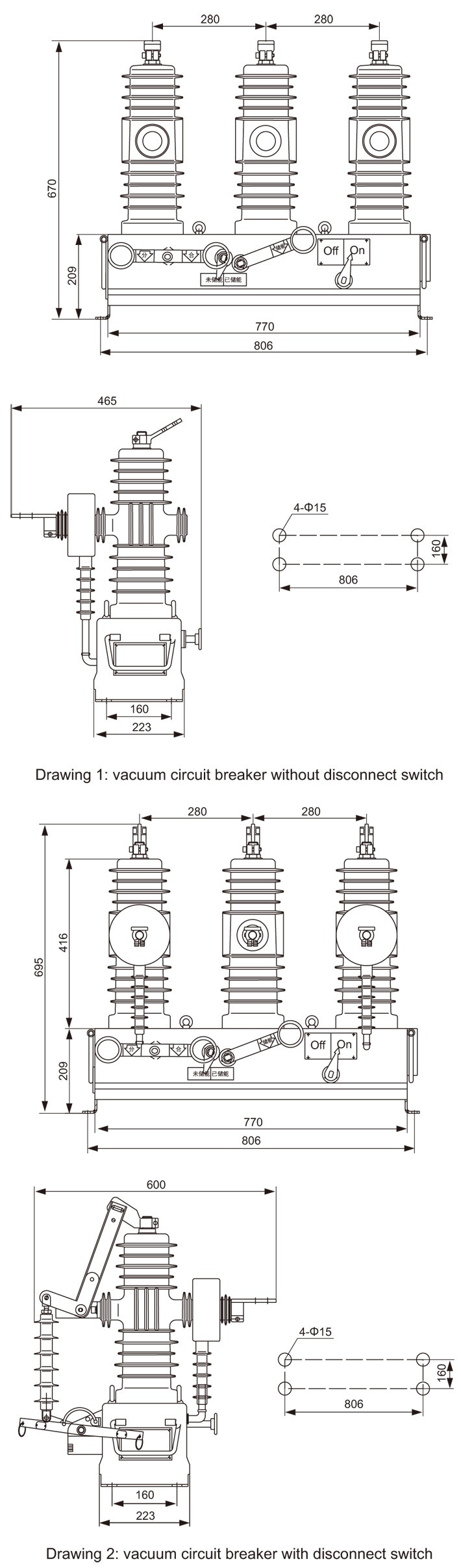

| 22 | Rozteč mezi fázemi | mm | 280±1,5 | |
| 23 | Čistá hmotnost | kg | 125 (jeden izolátor), 150 (dvojitý izolátor) | |
