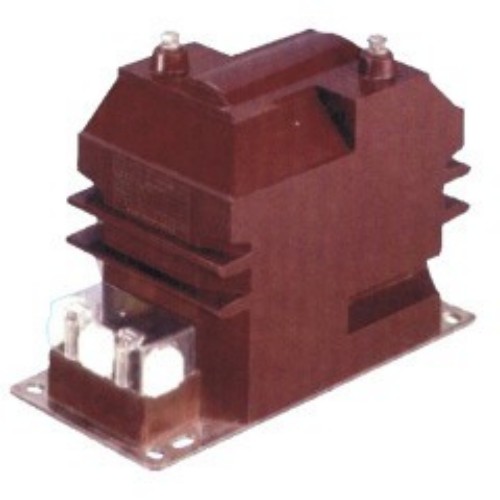

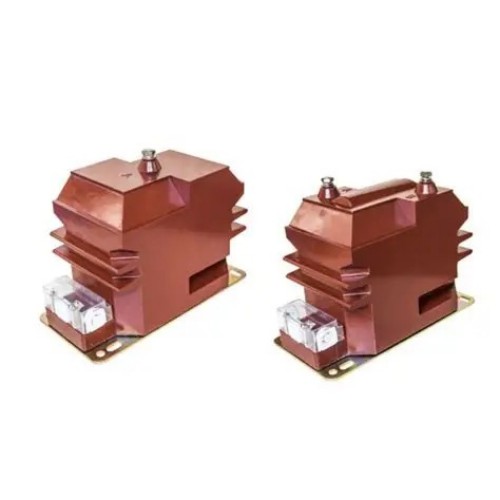

JDZ10-3/6/10A transformátor napětí

Vysoce kvalitní napěťový transformátor JDZ10-3/6/10A nabízí čínský výrobce Comewill. Jsou navrženy pro kritické aplikace, poskytují spolehlivý výkon pro měření napětí, měření energie, monitorování v reálném čase a ochranu relé ve vysokonapěťových energetických systémech.

Řada JDZ10 je navržena tak, aby vyhovovala úrovním napětí 3 kV, 6 kV a 10 kV, s kompatibilitou pro frekvence 50 Hz i 60 Hz, takže je lze přizpůsobit různým provozním podmínkám středního napětí. Tyto transformátory, vyrobené v přísném souladu s normami IEC 186 a GB1207-2006, poskytují stabilní a spolehlivý základ pro měření a ochranu systému. Jako důvěryhodná továrna se sídlem v Číně zajišťuje Comewill, že každá jednotka splňuje přísná měřítka kvality.

Typové označení

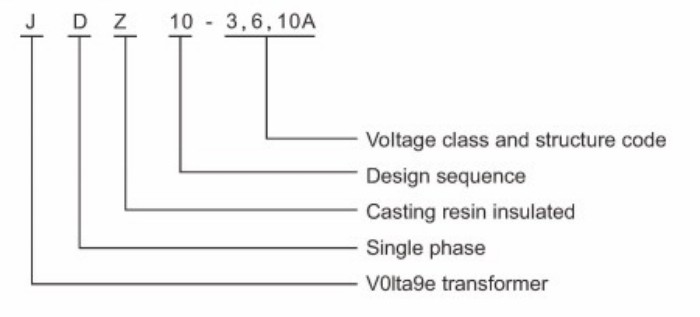

Modelové označení napěťových transformátorů Comewill RZL-10 a JDZ10-3/6/10 jasně definuje základní atributy zařízení:
J: Transformátor napětí – specifikuje kategorii zařízení.
D: Jednofázový – vhodný pro aplikace jednofázového napájecího systému.
Z: Izolace z epoxidové pryskyřice – zvyšuje izolační výkon a odolnost.
3, 6, 10: Úrovně napětí – identifikuje kompatibilitu se systémy 3kV, 6kV a 10kV.

Schémata zapojení

Transformátory podporují konfiguraci jednofázového i třífázového zapojení a poskytují flexibilitu pro různé požadavky na instalaci.

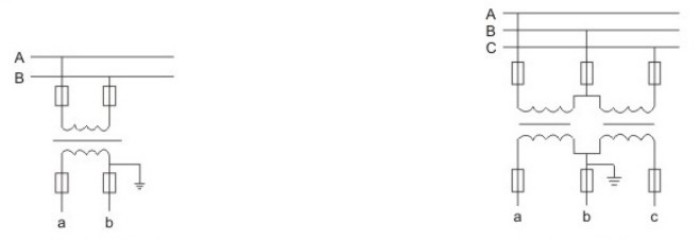

Schéma zapojení jednofázové linky
Schéma zapojení třífázové linky

Schéma zapojení jednofázového vedení Schéma zapojení třífázového vedení

Servisní podmínky

Pro zajištění optimálního výkonu a prodloužené životnosti se pro napěťový transformátor Comewill JDZ10-3/6/10A doporučují následující provozní podmínky:
Nadmořská výška: Vhodné pro instalaci do 3000 metrů nad mořem, se stabilním provozem ve vysokohorských oblastech bez speciálních úprav.
Okolní teplota: Rozsah provozních teplot -5°C až +40°C, aby se zabránilo degradaci izolace a odchylce přesnosti.
Relativní vlhkost: Maximálně 65 % při 20 °C, aby se zabránilo stárnutí vnitřních součástí způsobené vlhkostí.
Úroveň znečištění: Navrženo pro prostředí znečištění třídy II, schopné zvládnout menší vnitřní nebo venkovní kontaminaci.
Prostředí pro instalaci: Pro ochranu krytu a vnitřního vinutí by nemělo obsahovat korozivní plyny.
Pokud je instalační prostředí na vaší straně speciální (například vysoká vlhkost a korozivní plyny), můžete předem komunikovat a přizpůsobit plán přizpůsobení!

Technické parametry

Napěťový transformátor JDZ10-3/6/10A je vyroben v souladu s normami GB20840.3-2013 a GB20840.1-2010, což zajišťuje plnou shodu s národními požadavky. Mezi klíčové specifikace patří:
Účiník zátěže: cos Φ = 0,8 (lag), v souladu s konvenčními charakteristikami sekundárního okruhu.
Creepage Distance: Navrženo pro úroveň znečištění II, minimalizující riziko přeskočení izolace.
Výkon: Stabilní odezva měření a ochrany za standardních provozních podmínek.

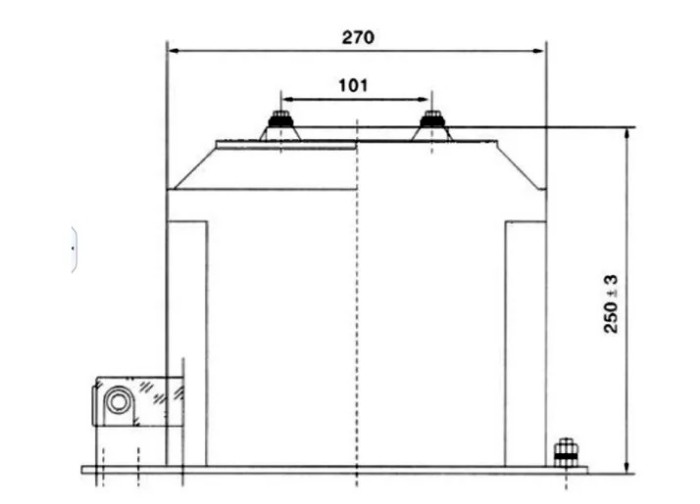

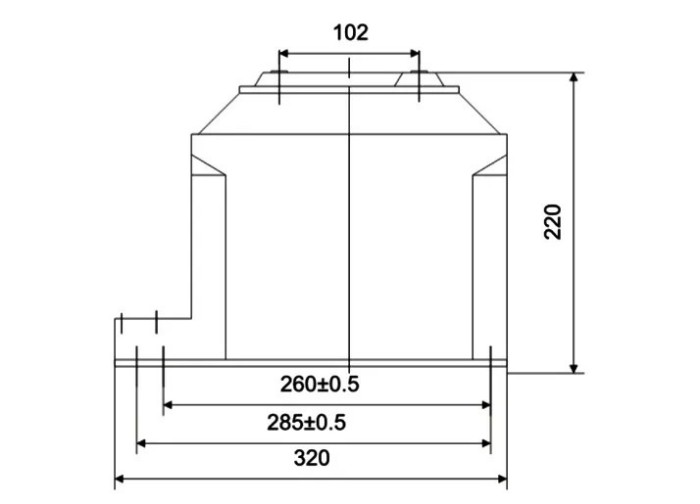

Obrys a rozměry instalace

FAQ

1. Jaké jsou klíčové vlastnosti tohoto transformátoru napětí JDZ10-3/6/10A?
Izolace z epoxidové pryskyřice, plně utěsněná, jednofázové provedení, kompaktní velikost a vysoká odolnost.

2. Jaké úrovně napětí a frekvence jsou podporovány?
3kV, 6kV a 10kV, kompatibilní s 50Hz nebo 60Hz systémy.

3. Jaké normy splňuje?
IEC 186 a GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Jaké jsou požadované provozní podmínky?
Nadmořská výška ≤3000 m, teplota -5°C až +40°C, vlhkost ≤65% při 20°C, úroveň znečištění třídy II, žádné korozivní plyny.

5. Lze jej přizpůsobit pro speciální prostředí?
Ano, Comewill nabízí přizpůsobení pro vysokou vlhkost nebo korozivní podmínky.

6. Co znamenají vzorová písmena?
J = transformátor napětí, D = jednofázový, Z = izolace z epoxidové pryskyřice, 3/6/10 = úroveň napětí.

7. Jaké třídy přesnosti jsou k dispozici?
0,2, 0,5, 1 a 6P, se jmenovitými výkony od 15VA do 90VA.
