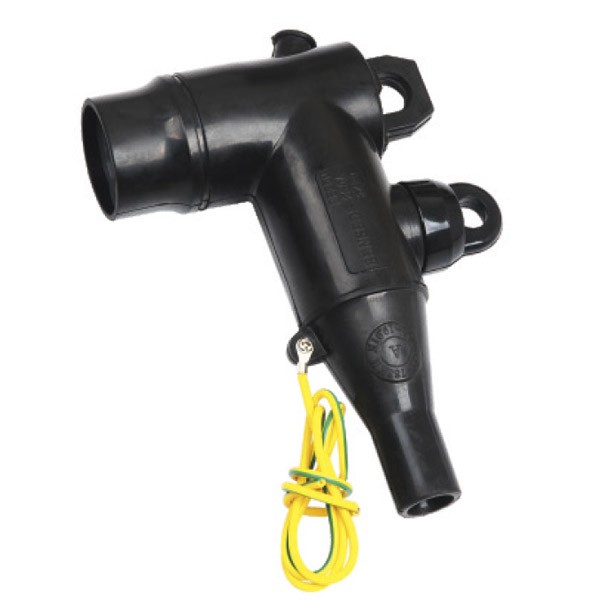

24KV 250A Konektor zátěžového kolena

Tovární kvalita Comewill ZT-24/250 24kV 250A Loadbreak Elbow Connector se spolehlivou kvalitou je vhodná pro vaše potřeby v oblasti zdrojů vysokonapěťového připojení.
Spojte jej se správnou průchodkou nebo zástrčkou a tento konektor vám poskytne plně stíněné, zcela ponořitelné oddělitelné připojení. I ve vlhkém, drsném prostředí funguje stabilně. K dispozici jsou také vestavěné kapacitní testovací body – můžete je použít ke kontrole stavu obvodu nebo k instalaci indikátorů poruch, což usnadňuje údržbu a odstraňování problémů.
Další velké plus: není potřeba žádná minimální vzdálenost fází. Můžete jej namontovat svisle, vodorovně nebo v libovolném úhlu mezi nimi. Tato flexibilita vám ušetří spoustu potíží během instalace na místě, přizpůsobení různým nastavením projektu.
Pro vaše potřeby nákupu nabízíme dobré ceny, flexibilní MOQ a včasné dodání, aby váš dodavatelský řetězec fungoval hladce. Potřebujete hromadné objednávky, vzorky pro testování nebo technickou podporu pro přizpůsobení? Náš tým vám pomůže.
Pokud sháníte vysoce kvalitní zátěžové kolenové konektory, stačí se ozvat. Slibujeme, že poskytneme nákladově efektivní a spolehlivé produkty pro zálohování vašich projektových operací.

Vlastnosti:

◆ Spárujte 24KV 250A zátěžový kolenní konektor se správnou průchodkou nebo zástrčkou a získáte plně stíněné, zcela ponořitelné oddělitelné spojení.
◆ Vestavěný kapacitní testovací bod – můžete jej použít ke kontrole stavu obvodu nebo k instalaci indikátoru poruchy.
◆ Není vyžadována žádná minimální fázové vůle.
◆ Možnosti montáže: vertikální, horizontální nebo jakýkoli úhel mezi nimi.

Aplikace

◆ Používá se k připojení polymerových kabelů k transformátorům, rozvaděčům, motorům a dalším zařízením prostřednictvím předem vytvarovaného oddělitelného konektoru.
◆ Vhodné pro vnitřní i venkovní instalace.
◆ Pracuje pro systémové napětí do 24 kV.
◆ Trvalý proud 250 A (zvládne přetížení 300 A po dobu 8 hodin).

Podrobnosti o kabelu

- Polymerové kabely (jako XLPE, EPR)
- Měděné nebo hliníkové vodiče
- Polovodičové nebo kovové obrazovky
- Velikost vodiče: 25-120 mm²

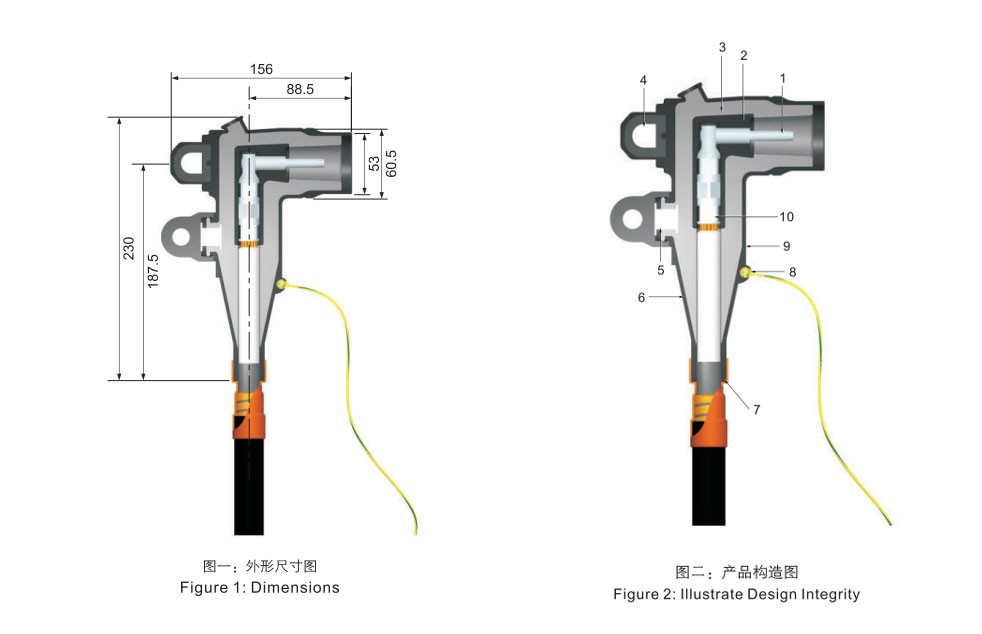

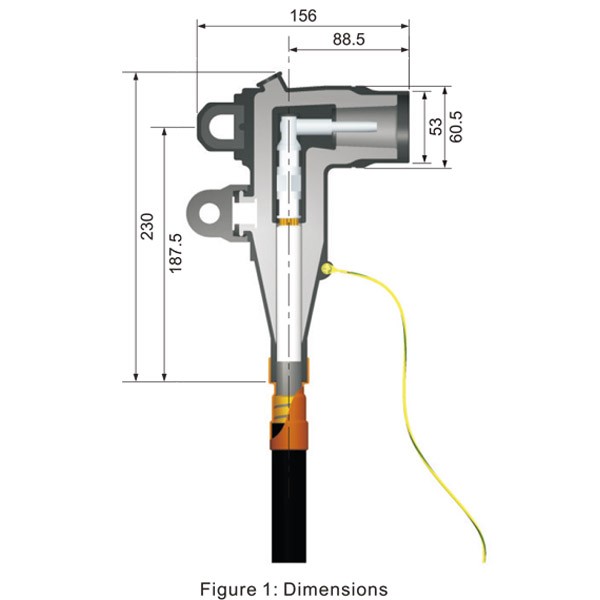

Struktura produktu:

1. Vodivá tyč: Pomocí šestihranného klíče, který dodáváme, zašroubujte pocínovaný měděný kolík do kontaktu vodiče – snadná instalace.
2. Polovodivá vložka: Je to lisovaná vodivá pryžová obrazovka z EPDM, která se používá hlavně k ovládání elektrického napětí.
3. Izolace: Tvarovaná izolační pryž EPDM je formulována a míchána v naší vlastní továrně, takže kvalita je zaručena.
4. Tažné oko: Je to zapouzdřené tažné oko z nerezové oceli se zarážkou, která pomáhá umístit kauci.
5. Kapacitní testovací bod: Tento bod vám umožňuje zkontrolovat stav obvodu. K dispozici je také tvarovaná vodivá pryžová čepička z EPDM, aby byla vodotěsná.
6. Odlehčení pnutí: Vnější stínění a kabelový adaptér jsou navrženy tak, aby zmírnily namáhání kabelu.
7. Kabelový adaptér: Otvor je dimenzován tak, aby těsně přiléhal (zásahové uložení), takže může udržovat vodotěsné těsnění.
8. Uzemňovací oko: Je zalisováno přímo do vnější obrazovky a slouží k připojení zemnícího vodiče.
9. Polovodivé stínění: Lisovaná vodivá pryž EPDM se spojuje se stíněním kabelu. To udržuje stínění spojité a zajišťuje, že celá sestava je na zemním potenciálu.
10. Kabelové oko vodiče: Je to setrvačně svařovaný bimetalový kompresní konektor, kompatibilní s měděnými i hliníkovými vodiči.

FAQ

Q1: Jaká je hlavní funkce 24kV 250A zátěžového kolenního konektoru?
Odpověď: Umožňuje bezpečné připojení a odpojení napájených obvodů vysokého napětí při zachování plné izolace a spínání řízeného obloukem.

Q2: Lze tento konektor použít venku nebo v podzemních systémech?
Odpověď: Ano, je plně stíněný a ponořitelný, takže je vhodný pro podzemní kabelové systémy, venkovní rozvodny a drsné podmínky prostředí.

Q3: S jakými kabely je kompatibilní?
Odpověď: Podporuje kabely s polymerovou izolací, jako jsou XLPE a EPR s měděnými nebo hliníkovými vodiči v rozsahu 25–120 mm².

Q4: Vyžaduje instalace speciální nástroje nebo přesné umístění?
Odpověď: Nejsou vyžadovány žádné speciální nástroje a podporuje flexibilní instalaci ve vertikální, horizontální nebo šikmé poloze bez omezení fázového odstupu.
