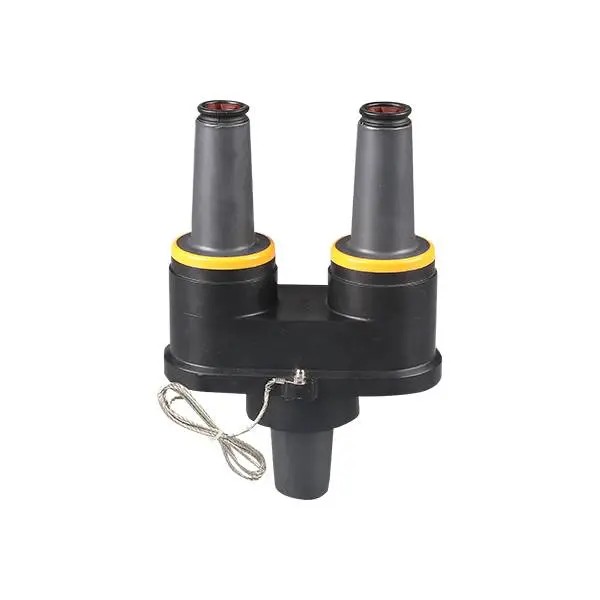

24KV 200A otočná podávací vložka

Kupte si otočnou vložku Feedthru 24KV 200A od společnosti Comewill, důvěryhodného čínského výrobce a dodavatele kabelového příslušenství pro střední napětí. Tato otočná průchozí vložka, navržená pro distribuční systémy 24 kV, umožňuje konfiguraci dvou průchodek z jediné průchodkové šachty, což umožňuje snadnou přeměnu radiálních transformátorů na průchozí systémy a zároveň přidává ochranu svodiče přepětí. S patentovanou ráčnovou instalací s omezením krouticího momentu, izolací EPDM a plně stíněným ponorným designem nabízí Comewill vysoce kvalitní, velkoobchodní, přizpůsobená a skladová řešení pro bezpečnou a efektivní podzemní distribuci energie.

Definice produktu

Otočná napájecí vložka 24KV 200A je příslušenství pro přerušení zátěže instalované do univerzální průchodky na zařízení, jako jsou transformátory nebo rozvaděče namontované na podložce. Vytváří dvě 200A zátěžová rozhraní, která umožňují technikům připojit více kabelů, instalovat svodiče přepětí nebo převést radiální napájecí systémy na konfigurace průchozího napájení.

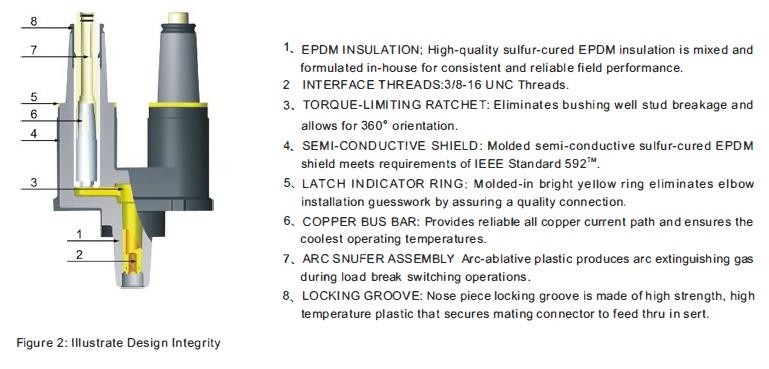

Základní technické vlastnosti

1. Návrh průchodky se dvěma rozhraními

Vložka umožňuje dvě zátěžová rozhraní z jedné průchodkové šachty, což usnadňuje přeměnu radiálních napájecích transformátorů na průchozí transformátory nebo přidání sériové ochrany bleskojistky. To výrazně zlepšuje flexibilitu sítě.

2. Patentovaný ráčnový mechanismus omezující točivý moment

Vestavěná konstrukce ráčny omezující krouticí moment zabraňuje montérům v náhodném nadměrném utažení šroubů šachty pouzdra. Když je dosaženo správného točivého momentu, mechanismus vydá slyšitelné cvaknutí, což zajišťuje přesnou a bezpečnou instalaci a zároveň snižuje riziko poškození zařízení.

3. Otočné polohování o 360°

Po instalaci lze vložku otočit o celých 360 stupňů, což umožňuje technikům umístit konektory podle požadavků na vedení kabelů. Tato funkce zjednodušuje instalaci v uzavřených prostorech transformátoru.

4. Vysoce kvalitní izolace EPDM

Výrobek je vylisován z izolační a polovodivé pryže EPDM tvrzené sírou, která poskytuje vynikající elektrickou izolaci, kontrolu napětí a utěsnění vůči okolnímu prostředí. Při použití s ​​odpovídajícími komponenty tvoří plně stíněný a ponorný spojovací systém.

5. Vizuální indikátor instalace

Žlutý kroužek indikátoru západky umístěný kolem objímky pouzdra nabízí jasné potvrzení instalace. Když je kroužek zcela zakryt kolenovým konektorem, spojení je bezpečné. Pokud je vidět, je potřeba provést úpravy. To zlepšuje přesnost a bezpečnost instalace.

Instalace

Pro správnou instalaci vložky není potřeba žádné speciální nářadí. Vyčištěná a namazaná vložka se jednoduše umístí do pouzdra a otočí ve směru hodinových ručiček. Když se západka omezující krouticí moment uvolní a ozve se slyšitelné cvaknutí, vložka bude správně nainstalována a utažena správným utahovacím momentem. Pokračující otáčení ve směru hodinových ručiček umožňuje plné 360° polohování, aby vyhovovalo požadavkům aplikace. Chcete-li vyjmout vložku bez napětí, jednoduše otočte proti směru hodinových ručiček.

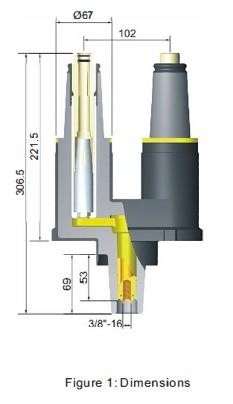

Popis a rozměry

FAQ

 1. K čemu se používá otočná podávací vložka 24KV 200A?

Používá se ve vysokonapěťových distribučních systémech k vytvoření dvou 200A zátěžových rozhraní z jedné průchodkové šachty, což umožňuje připojení kabelů, konverzi průchodu transformátoru a instalaci svodiče přepětí.

2. Kde je tento produkt běžně instalován?

Obvykle se instaluje do transformátorů, podzemních rozvaděčů a rozvodných skříní v podzemních kabelových sítích.

3. Jaké konektory jsou kompatibilní s touto vložkou?

Vložka pracuje s 200A zátěžovými kolenovými konektory, kolenovými svodiči přepětí a jímkami pro průchodky zařízení stejného jmenovitého napětí.

4. Podporuje vložka podzemní použití?

Ano. S izolací EPDM a plně stíněným ponorným provedením spolehlivě funguje v podzemním nebo venkovním prostředí.

5. Jaká je výhoda otočného provedení?

Otočné umístění o 360° umožňuje flexibilní vedení kabelů, což usnadňuje instalaci v omezených prostorech transformátorů nebo rozvaděčů.

6. Co signalizuje žlutý indikační kroužek?

Pokud je žlutý kroužek zcela zakrytý, je kolenový konektor správně nainstalován. Pokud je stále vidět, je třeba připojení upravit.
